Опис

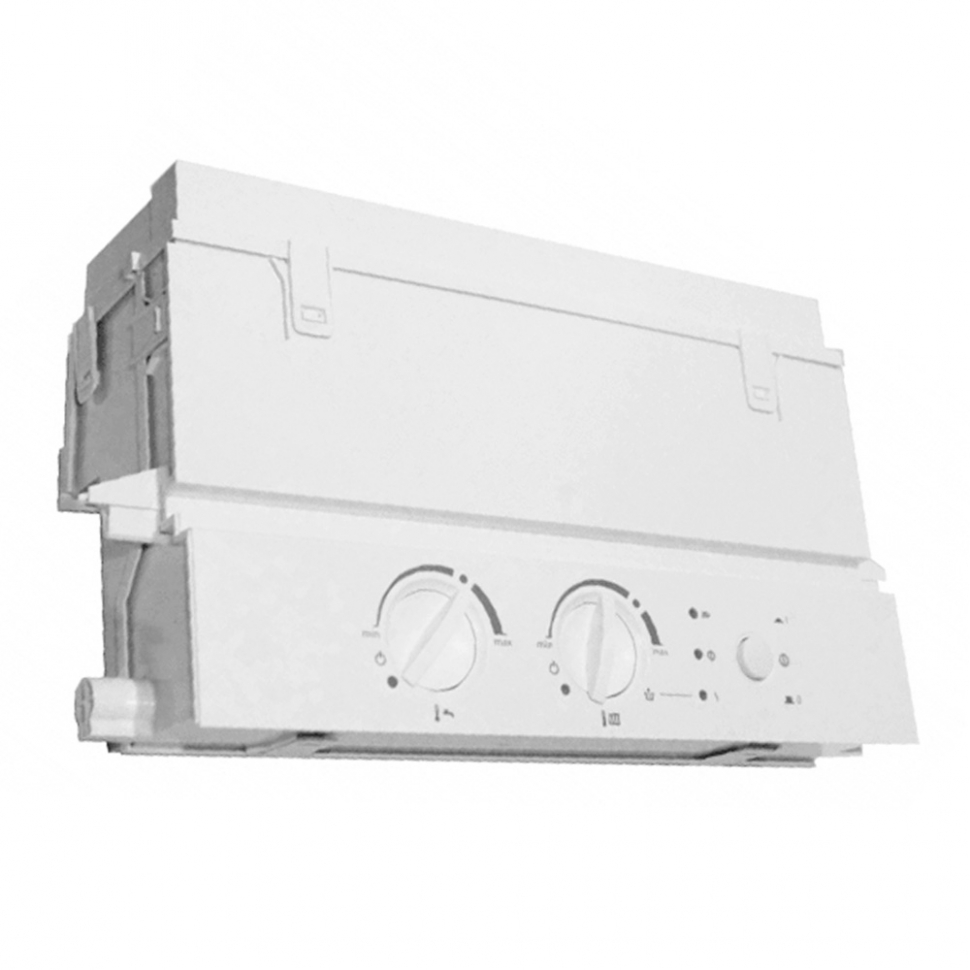

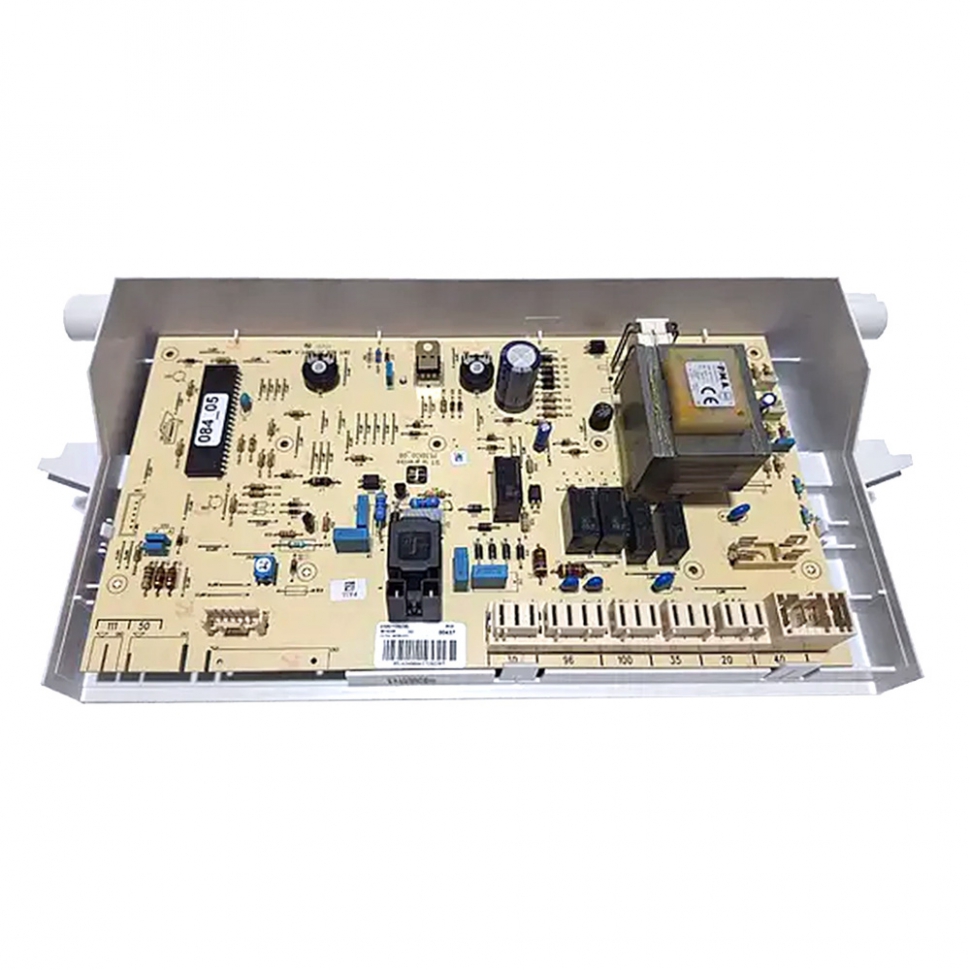

Плата керування Viessmann Vitopend WH0A - 7827494 - це головний електронний модуль (контролер), спеціально розроблений для першого покоління настінних газових котлів серії Vitopend 100. Вона виконує функцію центрального вузла управління, координуючи роботу газового пальника, системи розпалу, циркуляційного насоса та вентилятора. Плата оснащена вбудованими механічними потенціометрами для регулювання температури та світлодіодними індикаторами, які відображають поточний стан приладу та сповіщають про несправності системи.
Технічні характеристики:
- Повна назва: Плата керування Viessmann Vitopend WH0A - 7827494.
- Артикул виробника: 7827494 (може замінювати артикул 7818877).
- Тип пристрою: Основний мікропроцесорний блок керування.
- Напруга живлення: 230 В / 50 Гц.
- Тип розпалу: Електронний із прямим контролем іонізації.
- Виробник: Оригінальна запчастина Viessmann (Німеччина).
Сумісність з котлами
Дана плата призначена для атмосферних та турбованих моделей Viessmann серії Vitopend 100 типу WH0A:
- Vitopend 100 WH0A (одноконтурні): 24 кВт.
- Vitopend 100 WH0A (двоконтурні): 24 кВт.
- Підходить для апаратів як із відкритою (атмо), так і з закритою (турбо) камерами згоряння цієї серії.
Особливості встановлення
- Перед початком монтажу необхідно повністю знеструмити котел та перекрити газовий кран.
- Обов’язково сфотографуйте розташування всіх дротів та штекерів на старій платі, оскільки архітектура підключень серії WH0A має свої особливості.
- Монтаж слід проводити чистими руками, уникаючи статичного заряду та прямого торкання електронних компонентів на платі.
- При встановленні важливо переконатися, що поворотні ручки на лицьовій панелі котла точно увійшли у зачеплення з осями потенціометрів на самій платі.
- Настійно рекомендується використовувати стабілізатор напруги, оскільки блоки живлення плат цієї серії чутливі до перепадів у мережі.
- Перевірте надійність контакту заземлення та стан електрода розпалу/іонізації, щоб уникнути помилок при першому запуску після заміни.
