Опис

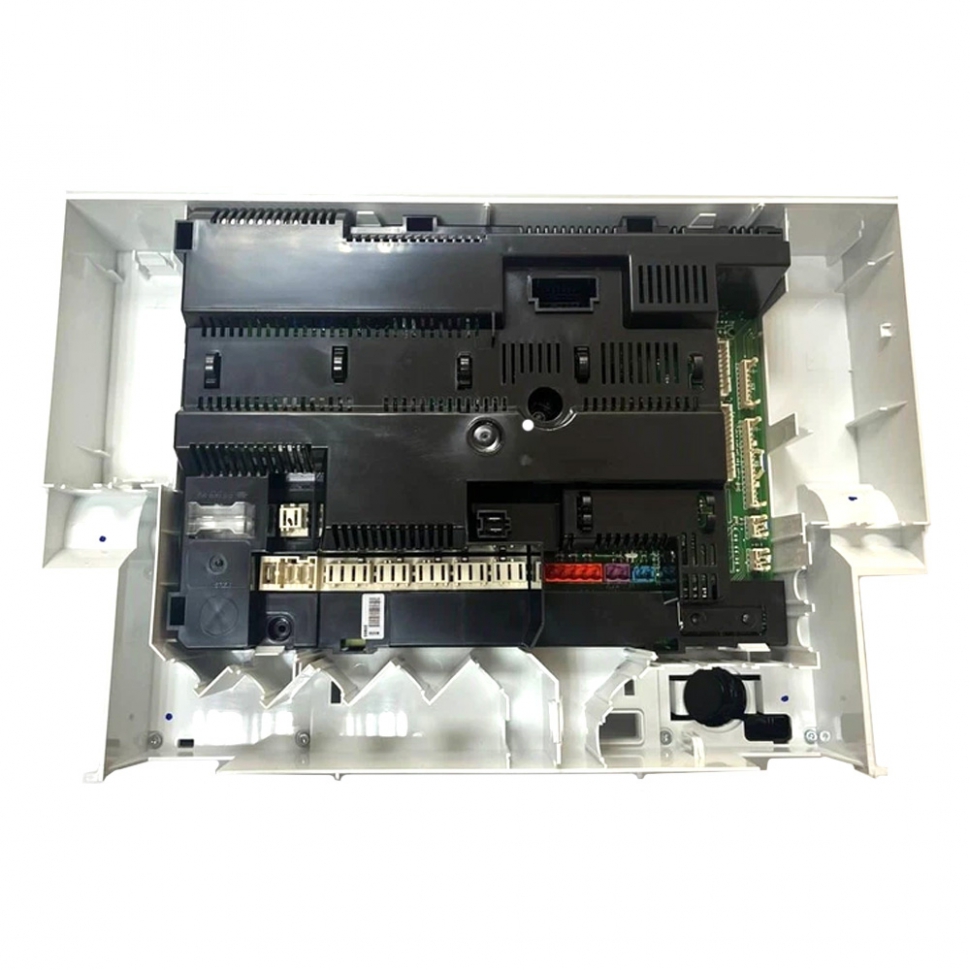

Плата керування Viessmann Vitodens WB2B, WB3C - 7838384 - це високотехнологічний мікропроцесорний контролер (модуль LGM), розроблений для конденсаційних котлів преміум-сегмента серій Vitodens 200-W та 300-W. Вона забезпечує інтелектуальне керування системою згоряння Lambda Pro Control, яка автоматично адаптується до якості газу та опору димоходу. Плата координує роботу пальника MatriX, частотних насосів та складних опалювальних контурів, гарантуючи максимальну конденсаційну ефективність та стабільність роботи системи в будь-яких умовах.
Технічні характеристики:
- Повна назва: Плата керування Viessmann Vitodens WB2B, WB3C - 7838384.
- Артикул виробника: 7838384 (замінює попередні версії контролерів серії 200/300).
- Тип пристрою: Цифровий програмний контролер (PCB) з підтримкою шини даних.
- Напруга живлення: 230 В / 50 Гц.
- Сумісність з автоматикою: Підтримка модулів Vitotronic та зовнішніх розширень.
- Виробник: Оригінальна запчастина Viessmann (Німеччина).
Сумісність з котлами
Дана плата призначена для настінних конденсаційних котлів Viessmann серії 200-W та 300-W (моделі високої потужності та підвищеного комфорту):
- Vitodens 200-W WB2B: 19 кВт, 26 кВт, 35 кВт.
- Vitodens 300-W WB3C: 13 кВт, 19 кВт, 26 кВт, 35 кВт.
- Також використовується у моделях Vitodens 222-F та Vitodens 333-F відповідних років випуску.
Особливості встановлення
- Перед початком монтажу необхідно повністю знеструмити котел та перекрити газовий кран.
- Обов'язково сфотографуйте розташування всіх штекерів («фішок») на старій платі, оскільки в серіях 200/300 їх кількість значна.
- Монтаж слід проводити виключно чистими руками в антистатичних рукавичках, уникаючи торкання мікросхем та контактів.
- Після фізичного встановлення плати необхідно обов'язково ввести код конфігурації моделі та налаштувати адреси кодування через сервісне меню (Vitotronic) для коректної роботи системи Lambda Pro.
- Настійно рекомендується використовувати стабілізатор напруги з чітко вираженою «фазою», оскільки електроніка цих серій вкрай чутлива до якості живлення.
- Перевірте надійність заземлення та стан електроду іонізації, щоб уникнути помилок при першому пуску.
