Опис

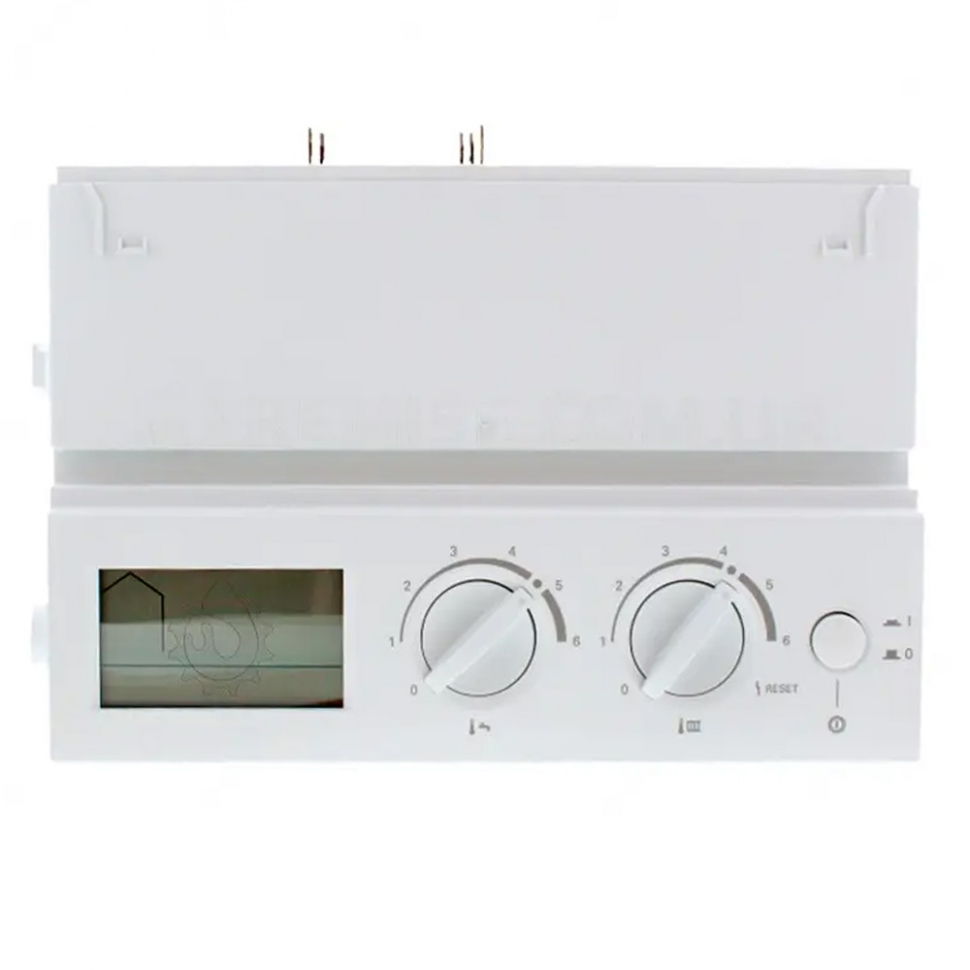

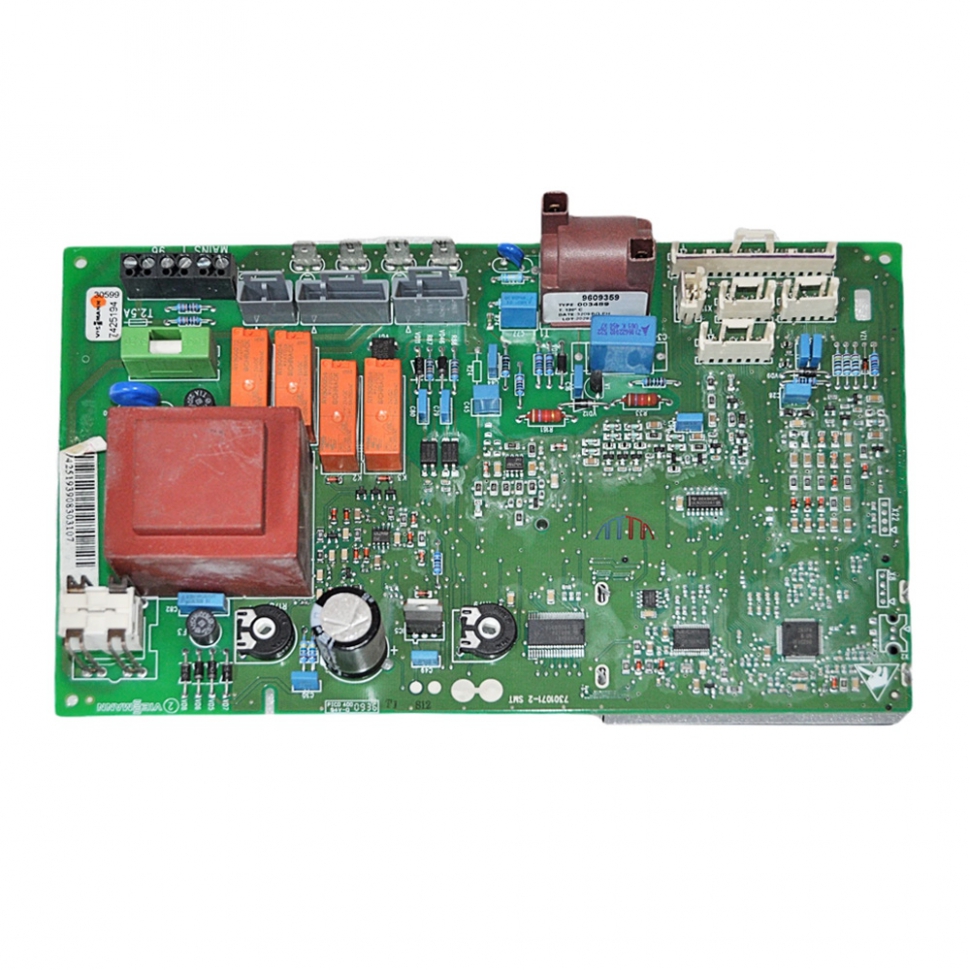

Плата керування Viessmann Vitodens WB1B - 7832516 - це центральний електронний блок керування (контролер), спеціально розроблений для конденсаційних котлів серії Vitodens 100-W. Вона забезпечує повний цикл роботи обладнання: від інтелектуального розпалу та модуляції пальника MatriX до контролю роботи високоефективного циркуляційного насоса. Плата постійно аналізує дані з датчиків температури та іонізації, оптимізуючи процес згоряння для досягнення максимального ККД у конденсаційному режимі та гарантуючи високий рівень експлуатаційної безпеки.
Технічні характеристики:
- Повна назва: Плата керування Viessmann Vitodens WB1B - 7832516.
- Артикул виробника: 7832516.
- Тип пристрою: Основний мікропроцесорний модуль керування (PCB).
- Напруга живлення: 230 В / 50 Гц.
- Сумісність з паливом: Природний та скраплений газ.
- Виробник: Оригінальна запчастина Viessmann (Німеччина).
Сумісність з котлами
Дана плата призначена для настінних конденсаційних котлів Viessmann серії Vitodens 100-W перших поколінь (WB1B):
- Vitodens 100-W WB1B (одноконтурні): 26 кВт, 35 кВт.
- Vitodens 100-W WB1B (двоконтурні): 26 кВт, 35 кВт.
- Також використовується у моделях Vitodens 111-W відповідних років випуску (тип WB1B).
Особливості встановлення
- Перед початком монтажу необхідно повністю знеструмити котел та перекрити подачу газу.
- Обов'язково сфотографуйте розташування всіх штекерів та шлейфів на старій платі перед їх від'єднанням для безпомилкового підключення нової деталі.
- Монтаж слід проводити в антистатичних умовах, уникаючи прямого торкання електронних компонентів та доріжок на платі руками.
- Після фізичного встановлення плати необхідно перевірити та налаштувати сервісні параметри (адреси кодування) через інженерне меню для адаптації під конкретну потужність вашого котла.
- Для захисту дорогої електроніки від стрибків напруги настійно рекомендується використовувати якісний стабілізатор напруги.
- Перевірте надійність підключення клеми заземлення, оскільки конденсаційні плати критично чутливі до наявності стороннього потенціалу на корпусі, що може викликати помилку іонізації.
