Опис

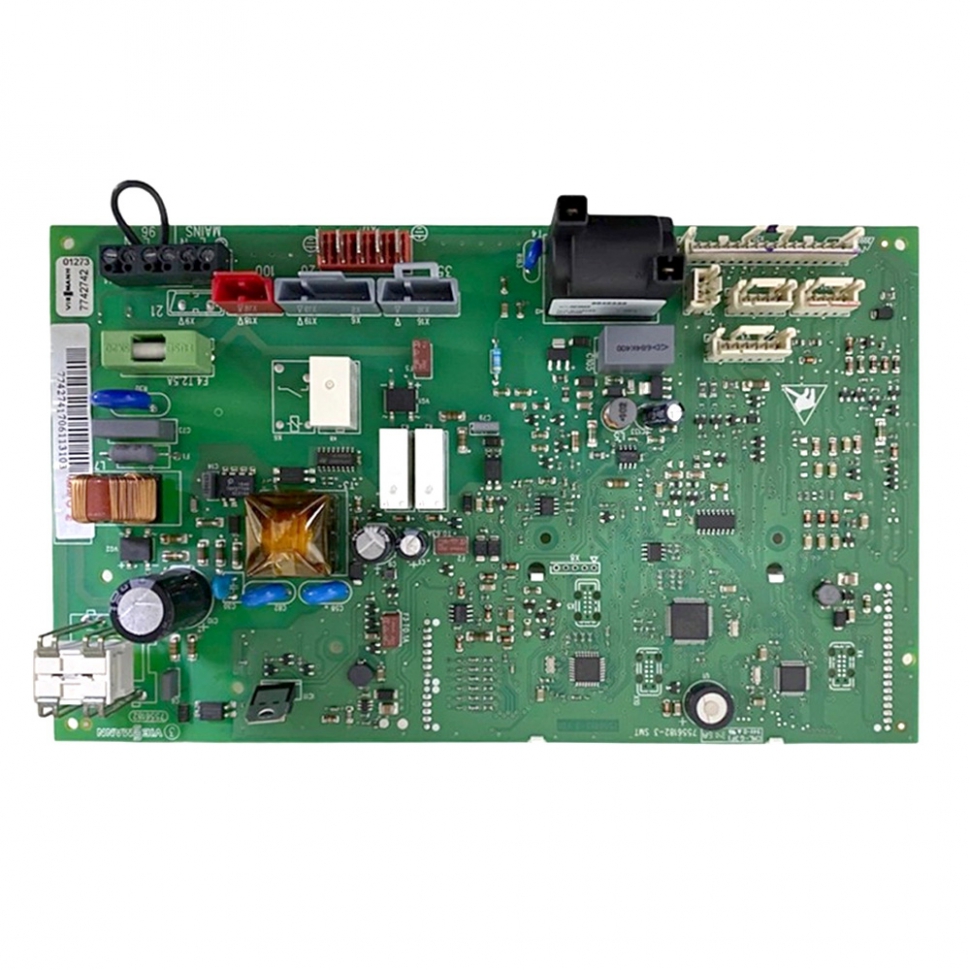

Плата керування Viessmann Vitodens B1HC/B1KC - 7865467 - це головний електронний модуль керування (контролер) для конденсаційних котлів нового покоління серії Vitodens. Вона забезпечує інтелектуальне управління процесом згоряння палива, роботу циркуляційного насоса з частотним регулюванням та модуляцію пальника MatriX. Плата оснащена вбудованою системою діагностики та захисту, що гарантує максимальну енергоефективність конденсаційного режиму та стабільну роботу системи гарячого водопостачання.
Технічні характеристики:
- Повна назва: Плата керування Viessmann Vitodens B1HC/B1KC - 7865467.
- Артикул виробника: 7865467 (може зустрічатися як заміна для попередніх ревізій серії B1HC/B1KC).
- Тип пристрою: Основна цифрова плата керування (контролер).
- Напруга живлення: 230 В / 50 Гц.
- Сумісність з інтерфейсом: Підтримка сенсорних дисплеїв та модулів дистанційного керування Viessmann.
- Виробник: Оригінальна запчастина Viessmann (Німеччина).
Сумісність з котлами
Дана плата розроблена для настінних конденсаційних котлів Viessmann серії Vitodens 100-W та 111-W останніх поколінь:
- Vitodens 100-W тип B1HC (одноконтурні): 19 кВт, 26 кВт, 35 кВт.
- Vitodens 100-W тип B1KC (двоконтурні): 26 кВт, 35 кВт.
- Vitodens 111-W тип B1LD (з вбудованим накопичувальним баком).
Особливості встановлення
- Перед початком монтажу необхідно повністю знеструмити котел та перекрити газовий кран.
- Обов'язково сфотографуйте розташування всіх роз'ємів та маркування кабелів на старій платі перед їх від'єднанням.
- Монтаж слід проводити в антистатичних умовах, уникаючи прямого торкання електронних компонентів та доріжок на платі руками.
- Після фізичного встановлення плати може знадобитися введення сервісних кодів або налаштування типу котла через інженерне меню для коректної роботи автоматики.
- Настійно рекомендується використовувати стабілізатор напруги, оскільки електроніка Viessmann дуже чутлива до якості електроживлення.
- Перевірте цілісність усіх штекерних з'єднань та надійність контакту заземлення, щоб уникнути помилок іонізації полум'я.
