Опис

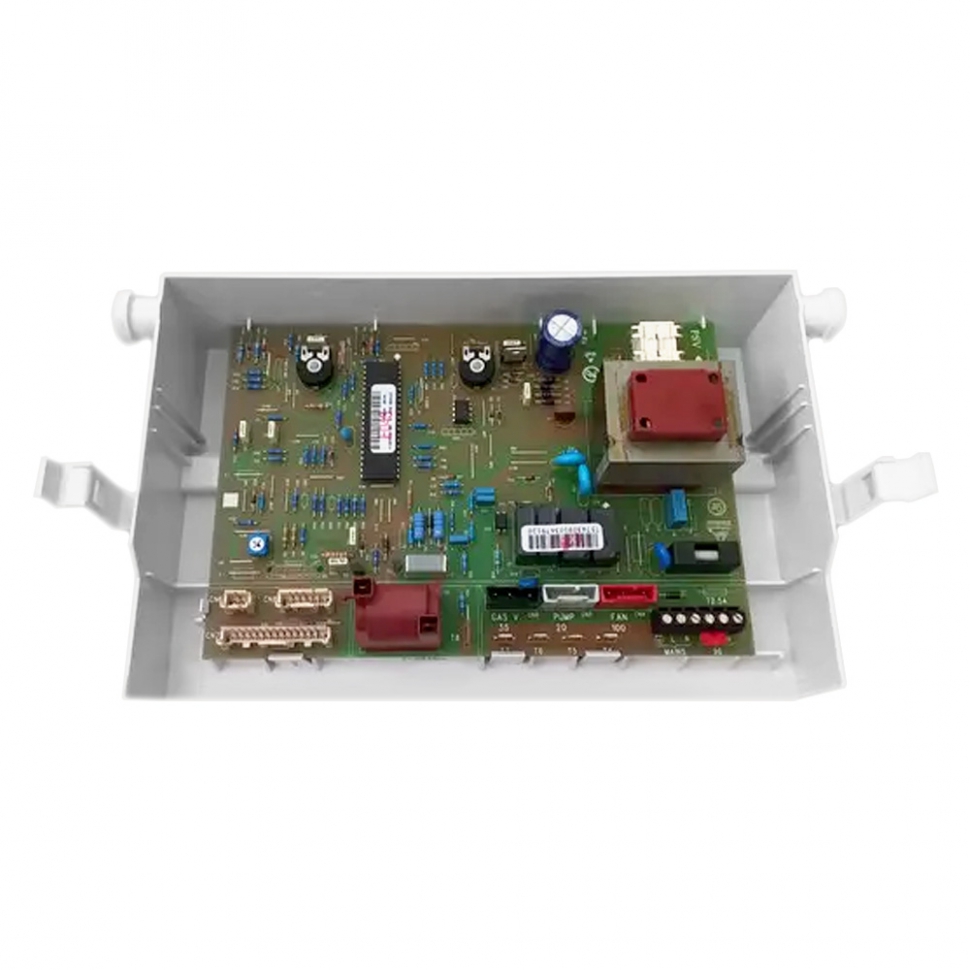

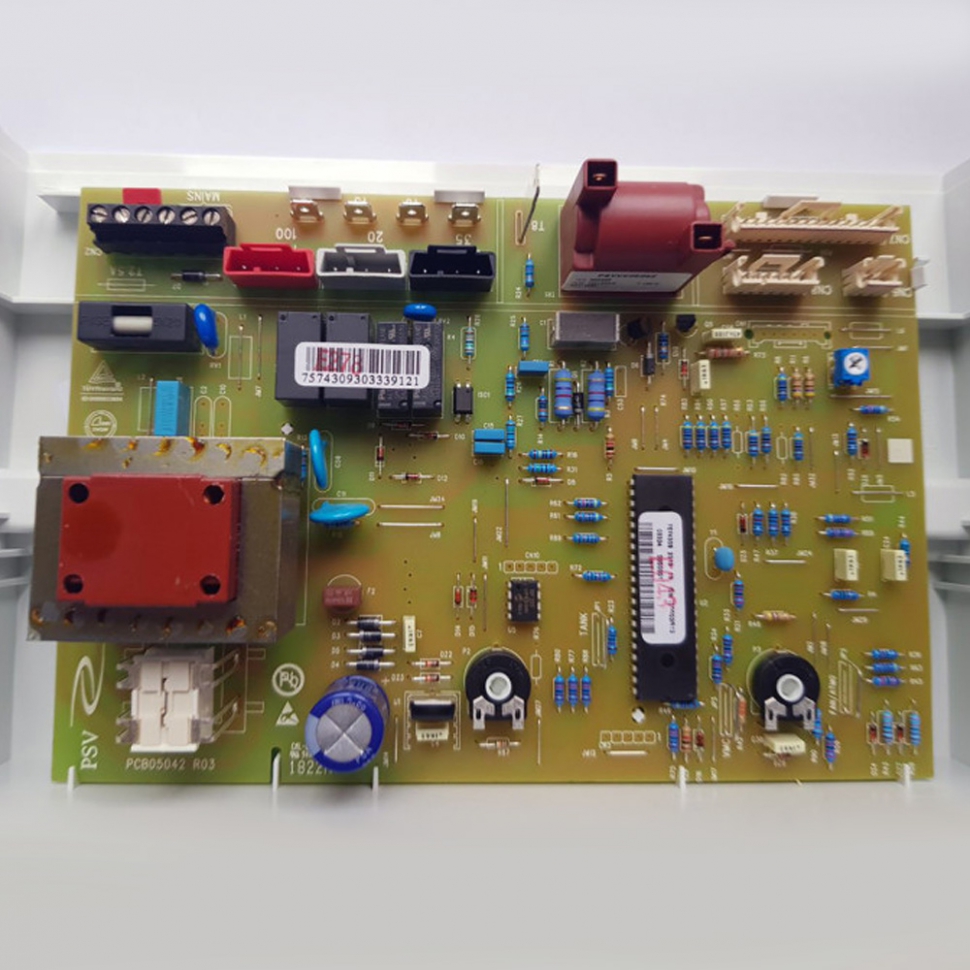

Плата керування для газових котлів Viessmann Vitopend 100 WH1B 7831047 - це головний мікропроцесорний блок, розроблений для керування настінними газовими котлами серії Vitopend 100 перших поколінь. Вона забезпечує повний контроль за роботою пальника, циркуляційного насоса, вентилятора та триходового клапана. Плата оснащена вбудованими потенціометрами для ручного налаштування температури опалення та ГВП, а також світлодіодною індикацією для відображення робочих станів та діагностики помилок системи.
Технічні характеристики:
- Повна назва: Плата керування для газових котлів Viessmann Vitopend 100 WH1B 7831047.
- Артикул виробника: 7831047 (може замінювати артикули 7823541, 7827493).
- Тип пристрою: Основна електронна плата керування (контролер).
- Напруга живлення: 230 В / 50 Гц.
- Тип розпалу: Електронний (із контролем іонізації полум'я).
- Виробник: Оригінальна запчастина Viessmann (Німеччина).
Сумісність з котлами
Дана плата розроблена спеціально для атмосферних та турбованих моделей Viessmann серії Vitopend 100-W типу WH1B:
- Vitopend 100-W WH1B (одноконтурні): 24 кВт, 30 кВт.
- Vitopend 100-W WH1B (двоконтурні): 24 кВт, 30 кВт.
- Підходить для апаратів із закритою (турбо) та відкритою (атмо) камерами згоряння цієї серії.
Особливості встановлення
- Перед початком робіт з монтажу необхідно повністю знеструмити котел та перекрити подачу газу.
- Обов’язково сфотографуйте розташування всіх роз'ємів та дротів на старій платі перед їх від'єднанням для безпомилкового перенесення на нову деталь.
- Монтаж слід проводити в антистатичних умовах, уникаючи прямого торкання електронних компонентів та доріжок на платі руками.

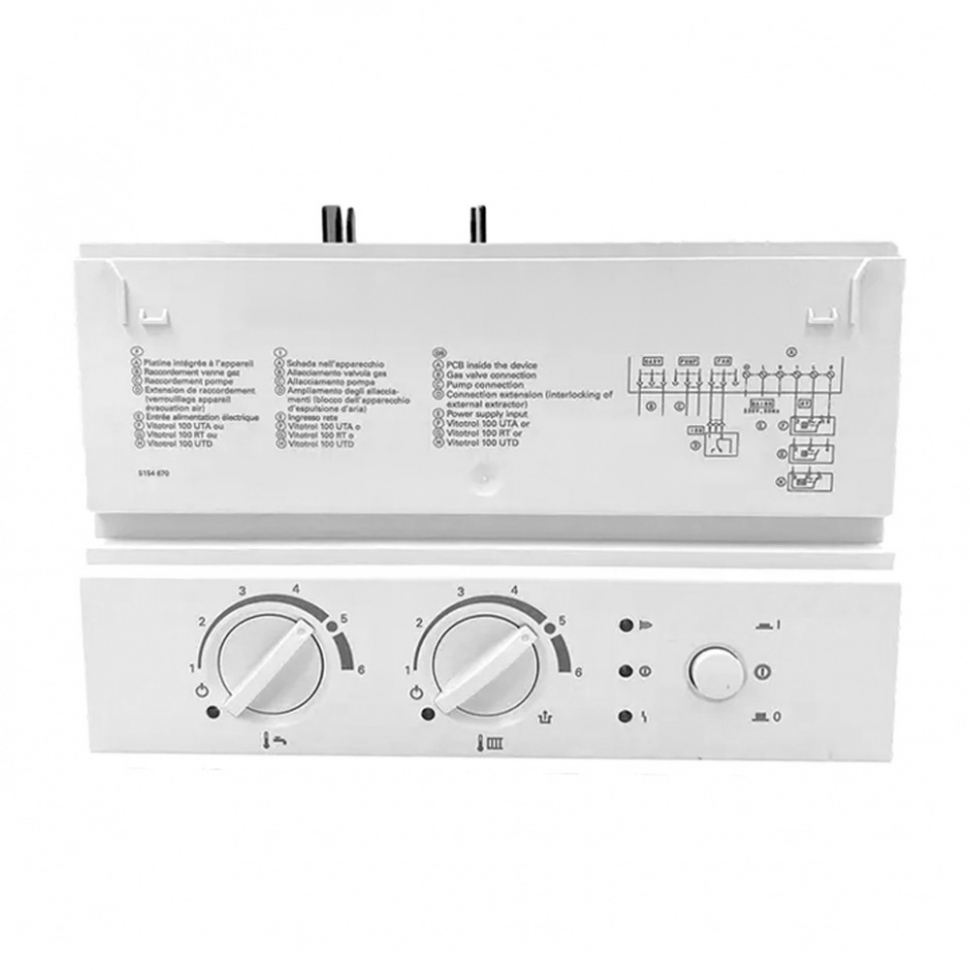

- При встановленні переконайтеся, що поворотні ручки на передній панелі котла точно збігаються з осями потенціометрів на самій платі.
- Для захисту нової електроніки від стрибків напруги настійно рекомендується використовувати якісний стабілізатор напруги.
- Перевірте надійність підключення клеми заземлення, оскільки плата чутлива до сторонніх потенціалів, що може спричинити збої в роботі датчика іонізації (помилка "червоний світлодіод").
- Після заміни плати може знадобитися перевірка положення мікроперемикачів (DIP-перемикачів) для вибору типу камери згоряння (атмо/турбо).
