Опис

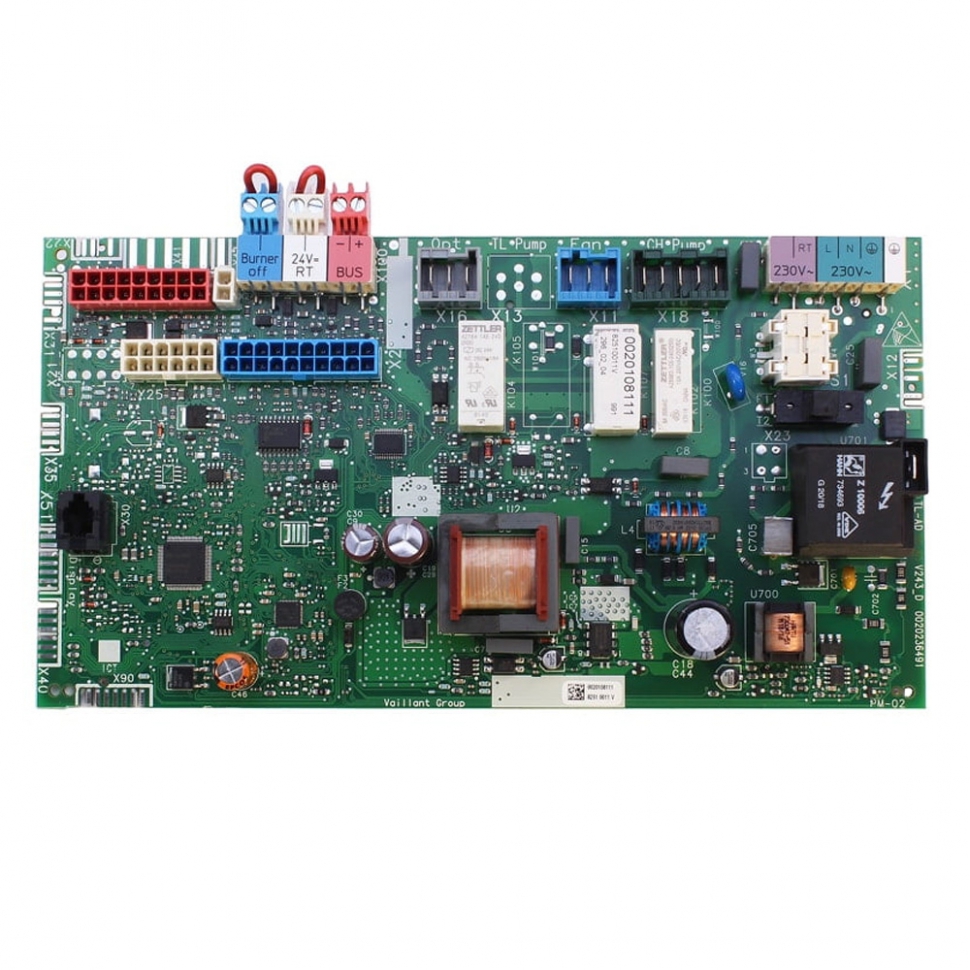

Плата керування Vaillant Ecotec Pro/Plus 24, 28 кВт PCB New 0020254533 - це центральний електронний блок керування нового покоління, спеціально розроблений для конденсаційних котлів Vaillant. Вона координує роботу пальника з попереднім змішуванням, модуляцію вентилятора, роботу високоефективного циркуляційного насоса та електронного газового клапана. Завдяки вбудованому протоколу eBUS плата дозволяє інтегрувати котел у складні опалювальні системи з інтелектуальним керуванням, забезпечуючи максимальну конденсаційну ефективність та економію палива.
Технічні характеристики:
- Повна назва: Плата керування Vaillant Ecotec Pro/Plus 24, 28 кВт PCB New 0020254533.
- Артикул виробника: 0020254533 (замінює застарілі артикули 0020132764, 0020111153).
- Тип пристрою: Основний мікропроцесорний модуль керування (PCB).
- Напруга живлення: 230 В / 50 Гц.
- Інтерфейс зв'язку: Протокол eBUS.
- Виробник: Оригінальна запчастина Vaillant (Німеччина).
Сумісність з котлами
Дана плата призначена для настінних конденсаційних котлів Vaillant серій Pro та Plus потужністю 24 та 28 кВт (покоління /5-3 та /5-5):
- ecoTEC Pro: VUW 236/5-3, VUW 286/5-3.
- ecoTEC Plus: VUW 246/5-5, VUW 306/5-5, VU 146/5-5, VU 206/5-5, VU 256/5-5, VU 306/5-5.
- ecoEURO: відповідні моделі п'ятого покоління для європейського ринку.
Особливості встановлення
- Перед початком монтажу необхідно повністю знеструмити котел та перекрити подачу газу.
- Рекомендується сфотографувати розташування всіх штекерів та шлейфів на старій платі перед їх від'єднанням для безпомилкового підключення нової деталі.
- Монтаж слід проводити в антистатичних умовах, уникаючи прямого торкання електронних компонентів та доріжок на платі руками.
- Після фізичного встановлення плати обов'язково необхідно ввести код конфігурації (DSN) у сервісному меню, щоб плата розпізнала потужність та тип вашої моделі котла.
- Для захисту дорогої електроніки від стрибків напруги настійно рекомендується використовувати якісний стабілізатор напруги.
- Перевірте надійність підключення клеми заземлення, оскільки конденсаційні плати критично чутливі до наявності стороннього потенціалу на корпусі.
