Опис

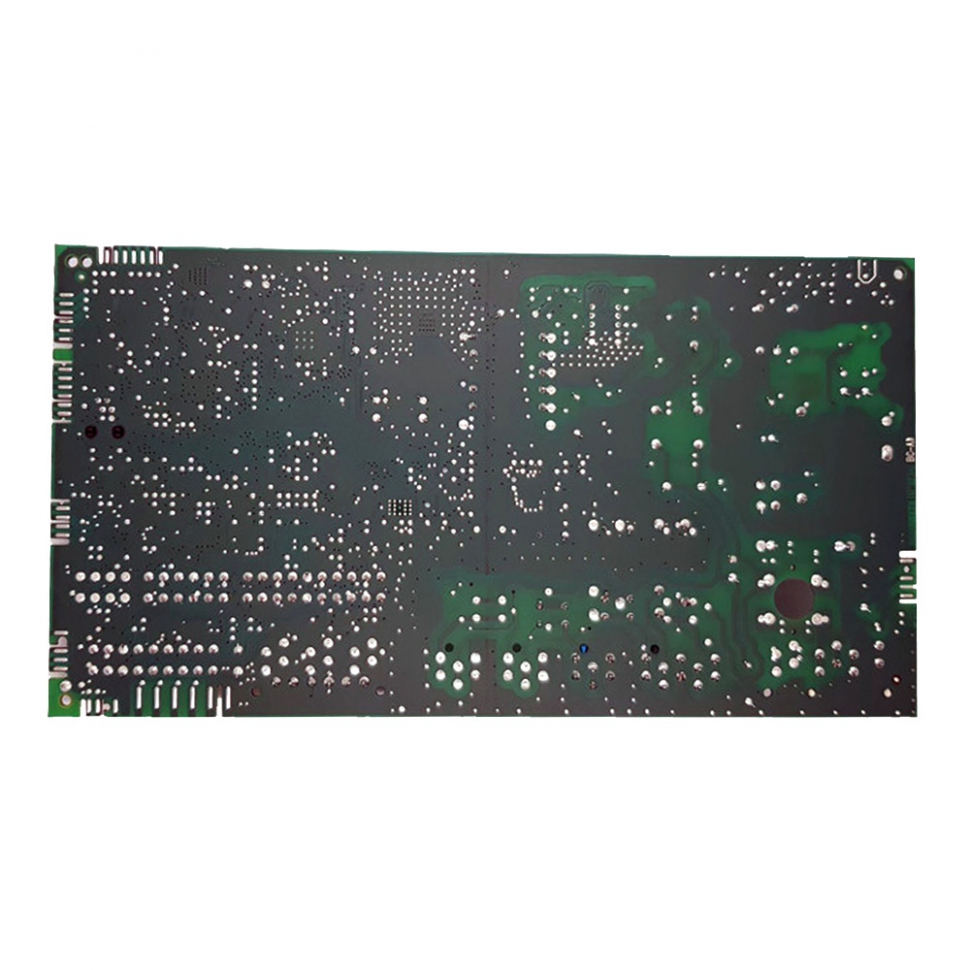

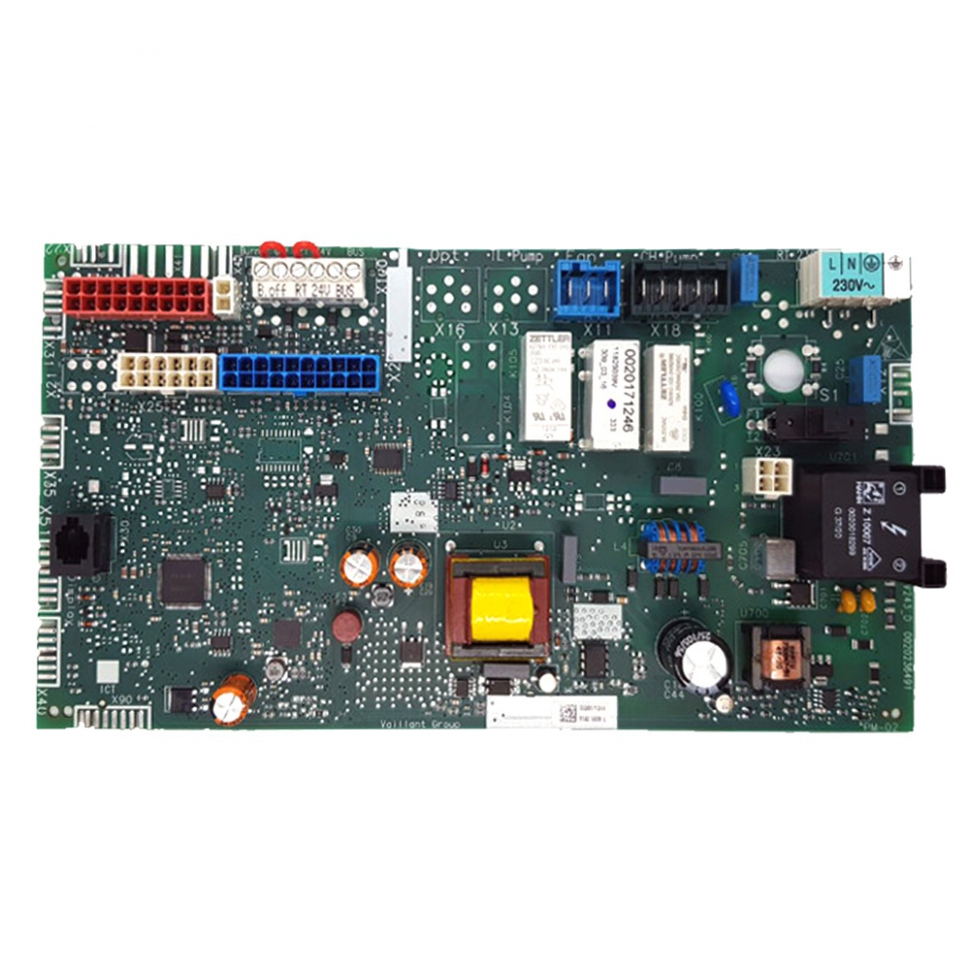

Плата управління Vaillant turboTEC, atmoTEC 2015 - 0020202559 - це основний електронний модуль керування, розроблений для настінних газових котлів Vaillant п'ятого покоління (серія /5). Вона є «мозком» системи, що координує роботу пальника, циркуляційного насоса, газової арматури та вентилятора. Плата забезпечує повний контроль безпеки, обробляючи сигнали від датчиків тяги, тиску та температури, а також підтримує протокол eBUS для підключення інтелектуальних регуляторів і модулів дистанційного керування.
Технічні характеристики:
- Повна назва: Плата управління Vaillant turboTEC, atmoTEC 2015 - 0020202559.
- Артикул виробника: 0020202559.
- Тип пристрою: Основна мікропроцесорна плата керування.
- Напруга живлення: 230 В / 50 Гц.
- Ширина обміну даними: Протокол eBUS.
- Виробник: Оригінальна запчастина Vaillant (Німеччина).
Сумісність з котлами
Дана плата призначена для настінних атмосферних та турбованих котлів Vaillant серії Pro та Plus покоління /5 (випуску після 2015 року):
- atmoTEC Pro: VUW 180/5-3, VUW 200/5-3, VUW 240/5-3, VUW 280/5-3.
- atmoTEC Plus: VU 200/5-5, VU 240/5-5, VU 280/5-5, VUW 200/5-5, VUW 240/5-5, VUW 280/5-5.
- turboTEC Pro: VUW 182/5-3, VUW 202/5-3, VUW 242/5-3, VUW 282/5-3.
- turboTEC Plus: VU 122/5-5, VU 202/5-5, VU 242/5-5, VU 282/5-5, VU 362/5-5, VUW 202/5-5, VUW 242/5-5, VUW 282/5-5, VUW 322/5-5, VUW 362/5-5.
Особливості встановлення
- Перед початком монтажу необхідно повністю знеструмити котел та перекрити газову магістраль.
- Рекомендується сфотографувати розташування всіх штекерів на старій платі для їх безпомилкового перенесення на нову деталь.
- Монтаж слід проводити чистими руками, уникаючи статичного розряду та торкання мікросхем на поверхні плати.
- Після фізичного встановлення плати необхідно обов'язково налаштувати код конфігурації (DSN) у сервісному меню відповідно до потужності вашої моделі.
- Для запобігання виходу електроніки з ладу через стрибки напруги настійно рекомендується використовувати стабілізатор напруги.
- Переконайтеся в надійності підключення клеми заземлення, оскільки її відсутність часто призводить до помилок розпалу (F.28/F.29).
