Опис

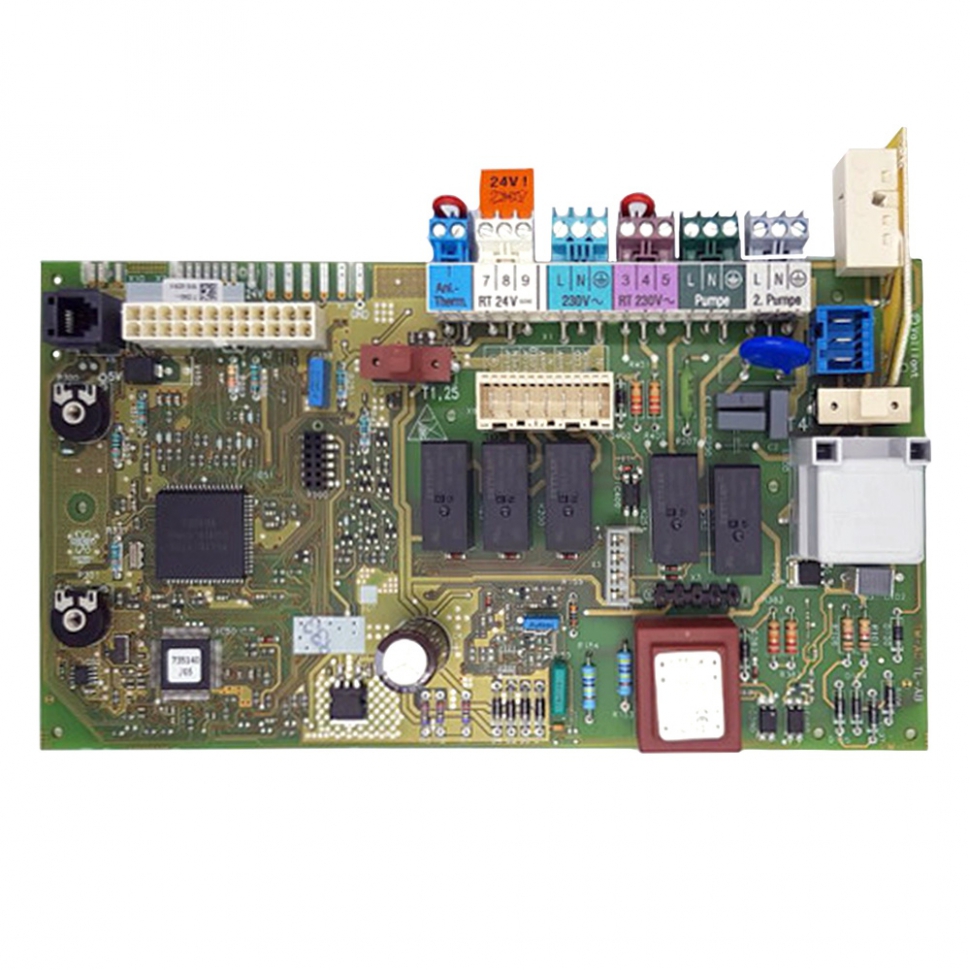

Плата котла підлогового Vaillant Atmovit Exclusiv, Classic, Combi Atmo 130846 - це основний електронний блок керування, розроблений спеціально для підлогових газових котлів великої потужності. Вона виконує роль «мозку» системи, координуючи роботу багатоступеневого або модульованого пальника, контроль тяги та температури теплоносія. Плата забезпечує високу точність підтримки заданих параметрів опалення та гарантує багаторівневий захист обладнання від перегріву, зникнення тяги або несправності газової арматури.
Технічні характеристики:
- Повна назва: Плата котла підлогового Vaillant Atmovit Exclusiv, Classic, Combi Atmo 130846.
- Артикул виробника: 130846 (також зустрічається в каталогах як 130844 або 130840 для попередніх ревізій).
- Тип пристрою: Основний модуль керування підлоговим котлом.
- Напруга живлення: 230 В / 50 Гц.
- Тип запалювання: Електронний розпал з контролем іонізації.
- Виробник: Оригінальна запчастина Vaillant (Німеччина).
Сумісність з котлами
Ця плата застосовується в підлогових атмосферних котлах Vaillant наступних серій:
- atmoVIT Classic: VK INT 114/1-5, 164/1-5, 214/1-5, 264/1-5, 314/1-5, 364/1-5, 414/1-5, 464/1-5, 514/1-5, 564/1-5.
- atmoVIT Exclusiv: VK INT 164/8-E, 214/8-E, 264/8-E, 314/8-E, 364/8-E, 424/8-E, 474/8-E.
- atmoCRAFT: VK 654/9, 754/9, 854/9, 954/9, 1054/9, 1154/9, 1304/9, 1454/9, 1654/9.
- atmoCOMBY: VKC INT 254/1-5, 324/1-5.
Особливості встановлення
- Перед початком заміни необхідно повністю знеструмити котел та перекрити газову магістраль.
- Через велику кількість дротів у підлогових моделях, обов'язково сфотографуйте або промаркуйте всі штекерні з'єднання перед демонтажем старої плати.
- Монтаж слід проводити виключно чистими руками, уникаючи статичного заряду, щоб запобігти пробою мікросхем.
- Після встановлення нової плати необхідно перевірити правильність підключення датчиків димових газів та обмежувача температури (STB).
- Обов’язково перевірте стан заземлення котла, оскільки його відсутність часто стає причиною виходу плати з ладу або помилок розпалу.
- Рекомендується підключати обладнання через стабілізатор напруги з правильною фазировкою, що критично для роботи датчика іонізації.
