Опис

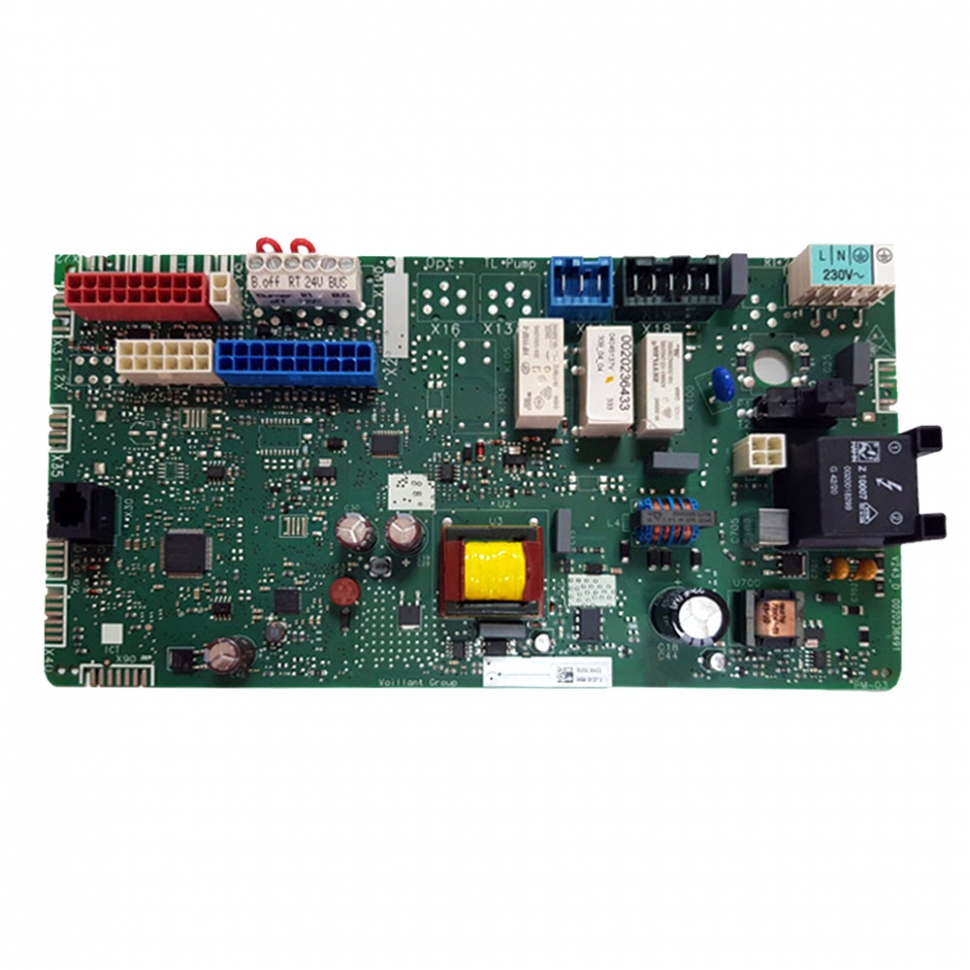

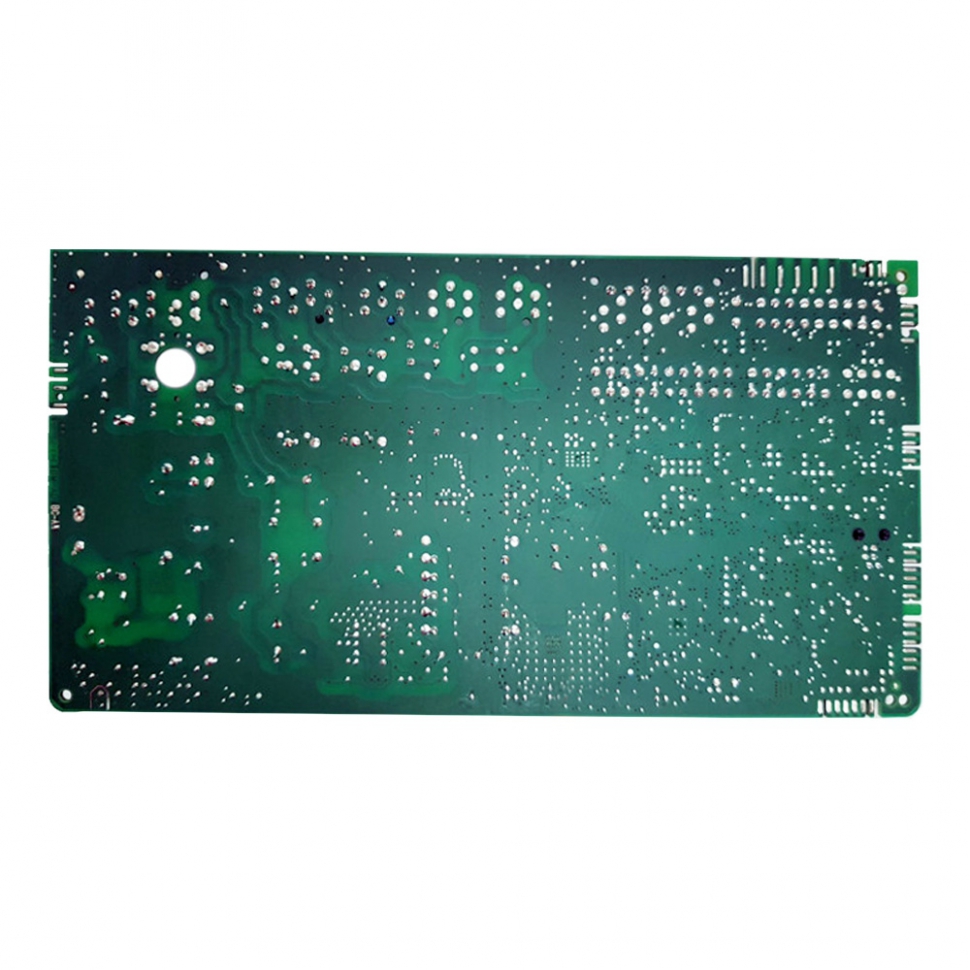

Плата керування газового котла Vaillant Atmo TEC Plus 0020254534 - це головний мікропроцесорний блок останнього покоління, що координує роботу всіх вузлів опалювального приладу. Вона керує процесами розпалювання, модуляцією пальника, роботою насоса та триходового клапана, а також забезпечує багаторівневу систему безпеки. Плата підтримує протокол обміну даними eBUS, що дозволяє підключати сучасні погодозалежні регулятори та модулі дистанційного керування для максимально ефективного використання газу.
Технічні характеристики:
- Повна назва: Плата керування газового котла Vaillant Atmo TEC Plus 0020254534.
- Артикул виробника: 0020254534 (замінює попередні версії артикулів серії /5-5).
- Тип пристрою: Основна електронна плата (материнська плата).
- Напруга живлення: 230 В / 50 Гц.
- Інтерфейс зв'язку: Протокол eBUS.
- Виробник: Оригінальна запчастина Vaillant (Німеччина).
Сумісність з котлами
Дана плата розроблена для п'ятого покоління настінних котлів Vaillant серії Plus (моделі з 2015 року випуску):
- atmoTEC Plus: VU 200/5-5, VU 240/5-5, VU 280/5-5.
- atmoTEC Plus: VUW 200/5-5, VUW 240/5-5, VUW 280/5-5.
- Також сумісна з турбованими моделями серії turboTEC Plus версії /5-5 (VU/VUW 122, 202, 242, 282, 322, 362).
Особливості встановлення
- Перед початком робіт обов’язково знеструмте котел та перекрийте подачу газу.
- Рекомендується заздалегідь сфотографувати розташування всіх клем та штекерів на старій платі для коректного перенесення підключень.
- Монтаж слід проводити в антистатичних рукавичках, уникаючи прямого торкання електронних компонентів та доріжок руками.
- Після фізичного встановлення плати необхідно обов'язково ввести код конфігурації (DSN) через сервісне меню, щоб плата розпізнала потужність та тип вашої моделі котла.
- Для захисту дорогої електроніки від перепадів напруги настійно рекомендується використовувати стабілізатор напруги або реле напруги.
- Перевірте надійність контакту заземлення, оскільки плата чутлива до "паразитних" струмів, що може спричинити помилки іонізації полум'я.
