Опис

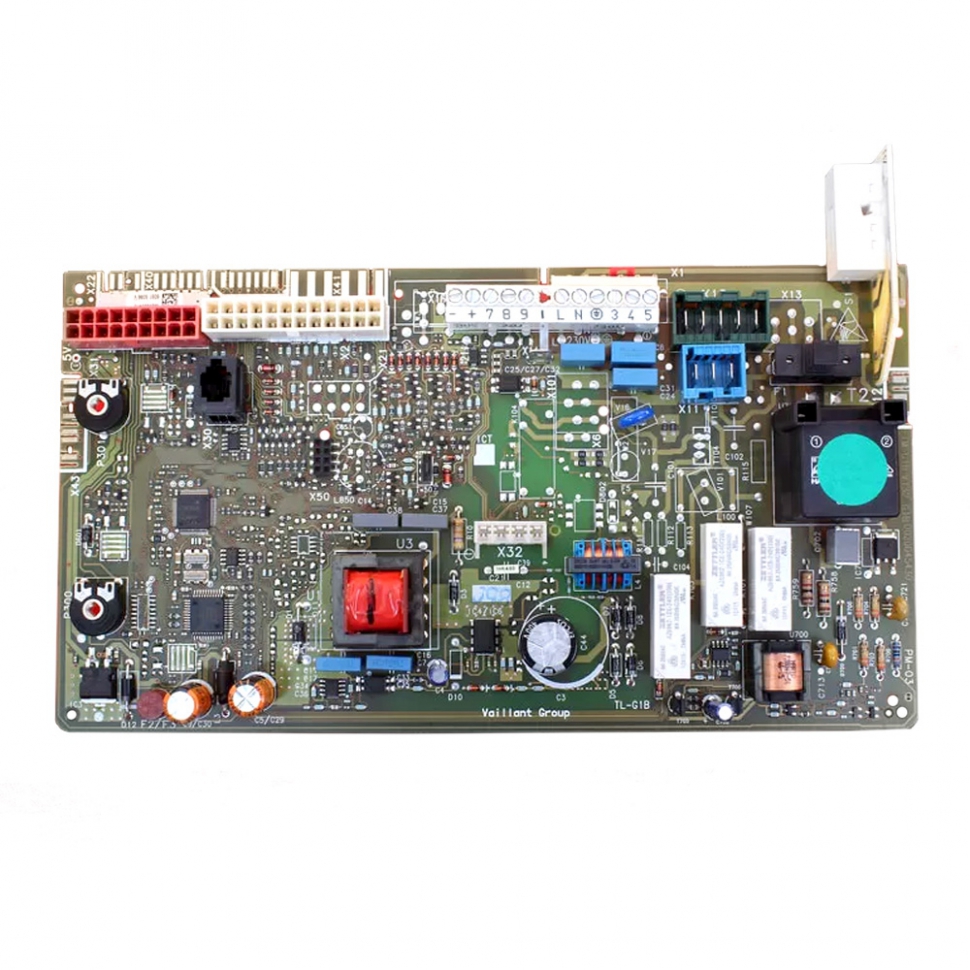

Плата керування 0020092371 на газовий котел Vaillant atmoTEC, turboTEC Pro/Plus - це головний мікропроцесорний блок, який керує всіма робочими процесами опалювального агрегату. Вона відповідає за автоматичне запалювання, контроль наявності полум'я, модуляцію газового клапана, роботу циркуляційного насоса, триходового клапана та вентилятора (у турбованих моделях). Плата постійно обробляє дані з датчиків температури, тиску та тяги, забезпечуючи безпечну та економічну роботу котла в режимах опалення та гарячого водопостачання (ГВП).
Технічні характеристики:
- Повна назва: Плата керування 0020092371 на газовий котел Vaillant atmoTEC, turboTEC Pro/Plus.
- Артикул виробника: 0020092371 (замінює застарілі артикули 0020059202, 0020021021, 0020035444).
- Тип пристрою: Основна універсальна плата керування.
- Напруга живлення: 230 В / 50 Гц.
- Ширина обміну даними: eBUS інтерфейс для підключення зовнішніх регуляторів.
- Виробник: Оригінальна запчастина Vaillant (Німеччина).
Сумісність з котлами
Дана плата є універсальною та підходить для широкого модельного ряду котлів Vaillant покоління TEC версії /3 (випуску з 2007 року):
- atmoTEC Pro / Plus: VUW 200/3-3, VUW 240/3-3, VUW 280/3-3, VU/VUW 200/3-5, 240/3-5, 280/3-5.
- turboTEC Pro / Plus: VUW 202/3-3, VUW 242/3-3, VUW 282/3-3, VU/VUW 122/3-5, 202/3-5, 242/3-5, 282/3-5, 322/3-5, 362/3-5.
- Також сумісна з серіями ecoTEC Pro/Plus відповідних модифікацій.
Особливості встановлення
- Перед початком робіт з монтажу необхідно повністю знеструмити котел та перекрити газ.
- Рекомендується сфотографувати схему підключення дротів на старій платі перед їх від'єднанням, щоб уникнути помилок при монтажі нової.
- Монтаж слід проводити в антистатичних рукавичках, уникаючи торкання доріжок та електронних компонентів руками.
- Після фізичного встановлення плати обов'язково потрібно налаштувати код моделі котла (параметр діагностики DSN) у сервісному меню, інакше плата не "впізнає" потужність та тип пристрою.
- При підключенні штекерів переконайтеся в щільності контактів; не докладайте надмірних зусиль, щоб не пошкодити роз'єми.
- Для подовження терміну служби нової електроніки настійно рекомендується підключати котел через якісний стабілізатор напруги.
- Перевірте надійність заземлення котла, оскільки плата чутлива до потенціалів на корпусі, що може викликати помилку розпалу (F.28/F.29).
