Опис

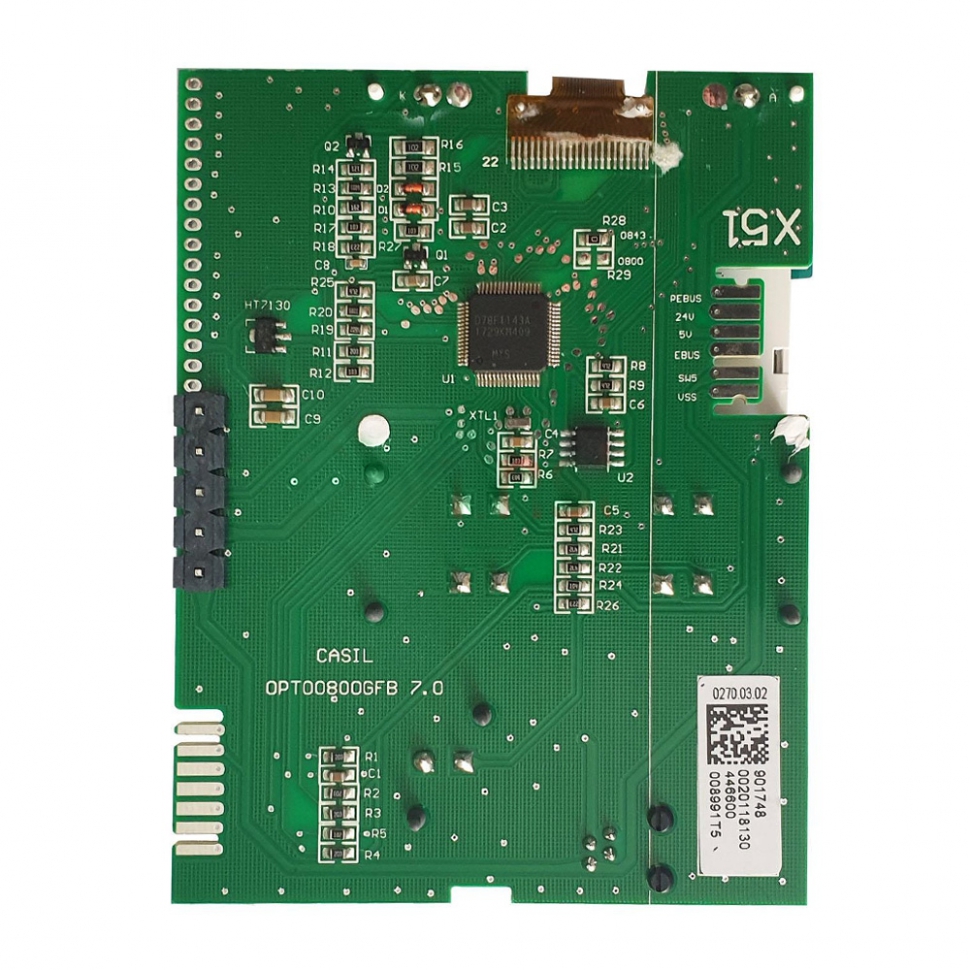

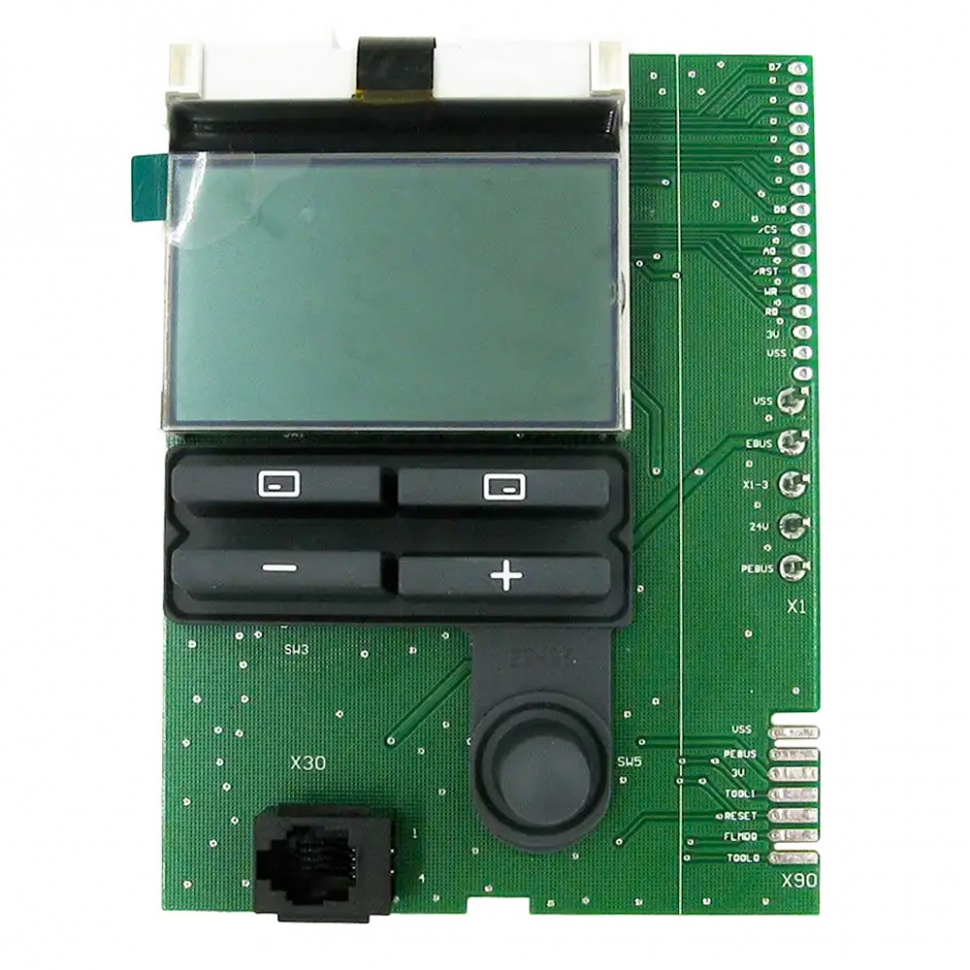

Плата інтерфейсу (дисплея) Vaillant ecoTEC Pro - 0020136629 - це електронний модуль керування та індикації, спеціально розроблений для конденсаційних котлів Vaillant серії ecoTEC Pro. Вона служить основним вузлом взаємодії між користувачем та опалювальною системою, відображаючи на рідкокристалічному дисплеї робочі параметри, тиск у контурі, поточну температуру та коди сервісних помилок. Плата забезпечує точне налаштування режимів енергоефективного опалення та приготування гарячої води через інтегровані кнопки керування.
Технічні характеристики:
- Повна назва: Плата інтерфейсу (дисплея) Vaillant ecoTEC Pro - 0020136629.
- Артикул виробника: 0020136629 (замінює 0020116679).
- Тип пристрою: Модуль індикації та інтерфейсу користувача.
- Сумісність: Конденсаційні котли Vaillant покоління серії Pro.
- Тип екрана: LCD-дисплей з символьним відображенням.
- Виробник: Оригінальна запчастина Vaillant (Німеччина).
Сумісність з котлами
Дана плата використовується в настінних конденсаційних котлах Vaillant серії ecoTEC Pro (переважно версії /5-3):
- ecoTEC Pro: VUW 236/5-3, VUW 286/5-3, VUW 346/5-3.
- Також може застосовуватися в інших моделях серії ecoTEC відповідних років випуску, де за технічною документацією вказано артикул 0020136629.
Особливості встановлення
- Перед початком заміни модуля необхідно обов’язково знеструмити котел, вимкнувши його з електромережі.
- При підключенні інтерфейсного шлейфа до основної плати слід діяти максимально обережно, щоб не пошкодити роз’єм та контактні доріжки.
- Монтаж рекомендується проводити в антистатичних рукавичках або заздалегідь зняти статичний заряд, щоб не пошкодити електронні компоненти.
- Плата встановлюється на внутрішню частину передньої панелі котла; переконайтеся, що всі кнопки та перемикачі на лицьовій панелі чітко збігаються з мікрокнопками на платі.
- Після фізичного встановлення перевірте надійність фіксації модуля в пластикових засувках корпусу.
- У більшості випадків плата автоматично синхронізується з основним блоком керування, проте іноді може знадобитися перевірка коду конфігурації (DSN) у сервісному меню.
