Опис

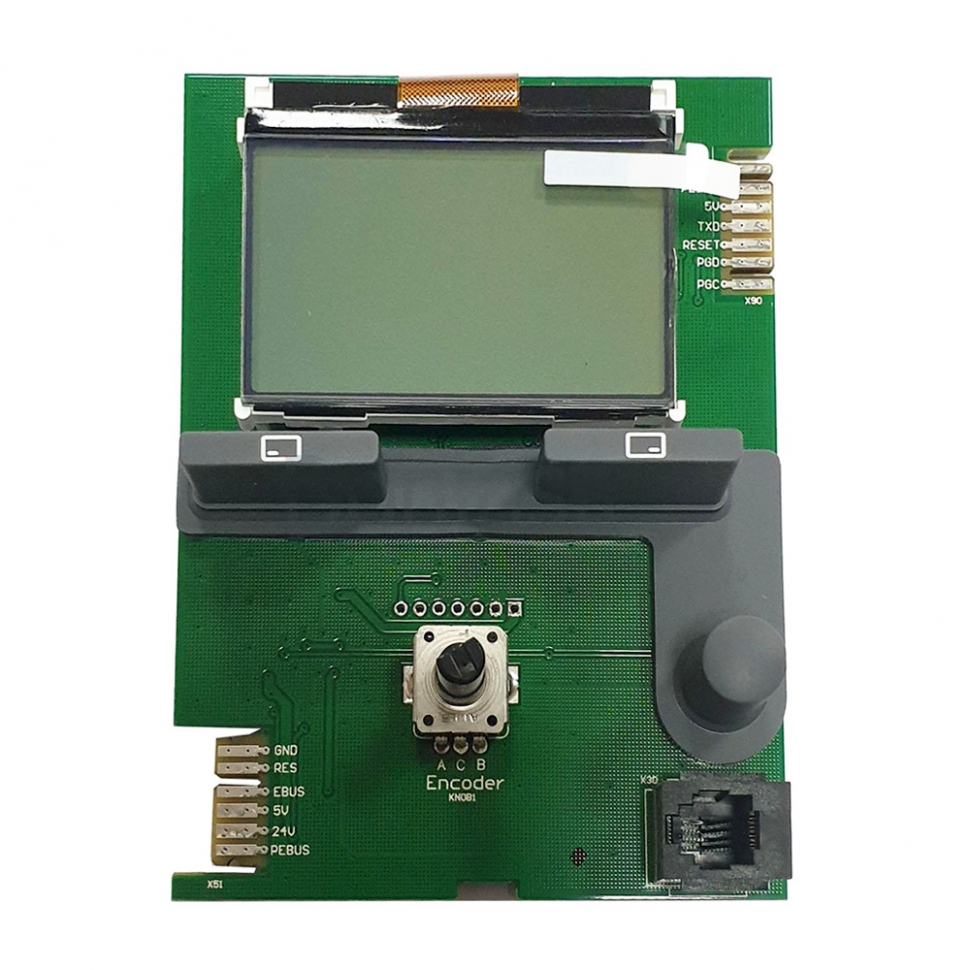

Плата інтерфейсу (дисплея) Vaillant AtmoTEC Pro, TurboTEC Pro 0020202561 - це сучасний електронний модуль індикації, призначений для візуального контролю та керування роботою газового котла. Вона оснащена рідкокристалічним дисплеєм, який відображає поточну температуру, тиск у системі опалення, активні режими роботи та сервісні коди помилок. Плата є сполучною ланкою між користувачем і основним блоком керування, передаючи команди від регуляторів і кнопок на панелі приладу.
Технічні характеристики:
- Повна назва: Плата інтерфейсу (дисплея) Vaillant AtmoTEC Pro, TurboTEC Pro 0020202561.
- Артикул виробника: 0020202561 (замінює застарілі артикули 0020111163, 0020111164).
- Тип пристрою: Модуль візуалізації та керування (інтерфейс користувача).
- Сумісність: Котли покоління Vaillant TEC Pro версії /5-3.
- Тип екрана: Рідкокристалічний (LCD) з символьною індикацією.
- Виробник: Оригінальна запчастина Vaillant (Німеччина).
Сумісність з котлами
Ця плата розроблена для настінних газових котлів Vaillant серії Pro п'ятого покоління (моделі з горизонтальним розташуванням кнопок та оновленим дизайном):
- atmoTEC Pro: VUW 200/5-3, VUW 240/5-3, VUW 280/5-3.
- turboTEC Pro: VUW 202/5-3, VUW 242/5-3, VUW 282/5-3.
- Також використовується в аналогічних моделях серії Pro відповідних років випуску (після 2015 р.).
Особливості встановлення
- Перед початком заміни модуля необхідно повністю вимкнути живлення котла з електромережі.
- При підключенні шлейфа передачі даних слід діяти максимально обережно, щоб не пошкодити контактну групу роз'єму.
- Монтаж рекомендується проводити, уникаючи статичного заряду на руках, щоб не пошкодити мікросхеми та LCD-панель.
- Плата кріпиться на внутрішню частину пластикової панелі керування за допомогою спеціальних засувок; переконайтеся, що всі фіксатори заклацнулися.
- Після встановлення важливо перевірити вільний хід кнопок на передній панелі — вони повинні чітко натискати мікроперемикачі на самій платі.
- У більшості випадків плата автоматично зчитує дані з основної плати керування і не потребує додаткового програмування.
