Опис

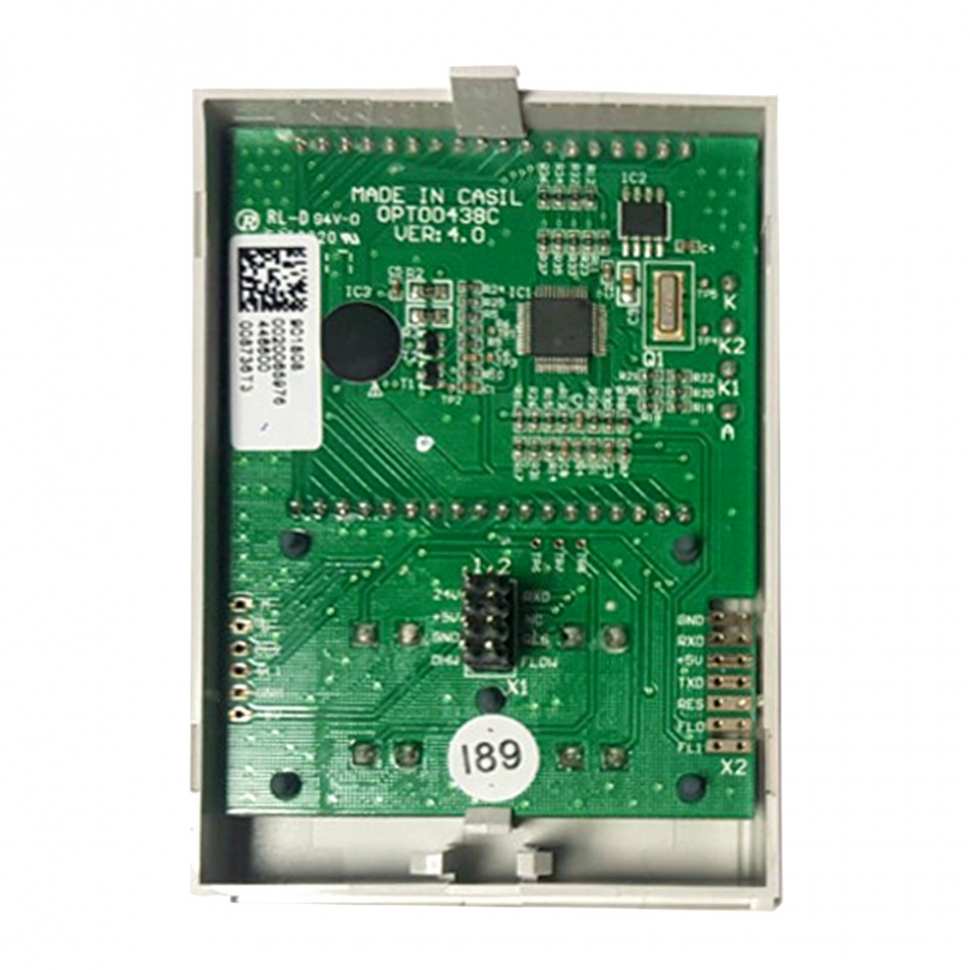

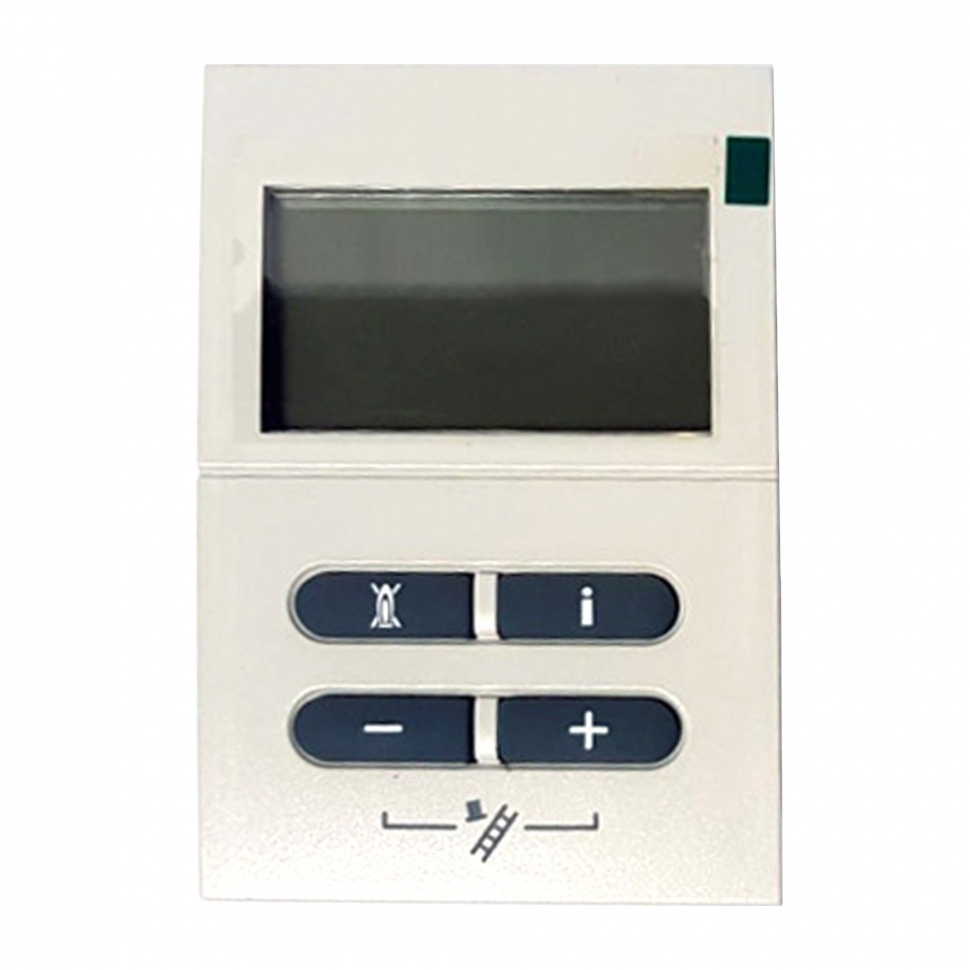

Плата інтерфейсу (дисплей) на газовий котел Vaillant TEC plus 0020056561 - це інтелектуальний модуль керування та візуалізації, розроблений для преміальної лінійки настінних котлів Vaillant серії Plus. Вона обладнана багатофункціональним рідкокристалічним екраном із підсвічуванням, який відображає розширену інформацію про стан системи: текстові повідомлення, графічні символи режимів, тиск, температуру та детальну історію кодів помилок. Плата забезпечує зручну навігацію сервісним меню та точне налаштування параметрів роботи опалювального приладу через вбудовані кнопки та регулятори.
Технічні характеристики:
- Повна назва: Плата інтерфейсу (дисплей) на газовий котел Vaillant TEC plus 0020056561.
- Артикул виробника: 0020056561 (замінює 0020025433).
- Тип пристрою: Модуль індикації та керування (інтерфейс серії Plus).
- Сумісність: Котли покоління Vaillant TEC Plus (VUW/VU).
- Особливості екрана: Збільшений LCD-дисплей з підсвіткою.
- Виробник: Оригінальна запчастина Vaillant (Німеччина).
Сумісність з котлами
Ця плата призначена для настінних газових котлів Vaillant серії Plus версії /3-5 (з широким дисплеєм та синьою підсвіткою):
- atmoTEC Plus: VU 240/3-5, VUW 200/3-5, VUW 240/3-5, VUW 280/3-5.
- turboTEC Plus: VU 122/3-5, VU 202/3-5, VU 242/3-5, VU 282/3-5, VU 362/3-5, VUW 202/3-5, VUW 242/3-5, VUW 282/3-5, VUW 322/3-5, VUW 362/3-5.
- Також використовується у конденсаційних моделях серії ecoTEC Plus відповідних років випуску.
Особливості встановлення
- Перед початком робіт обов’язково знеструмте котел, вимкнувши автомат або витягнувши вилку з мережі.
- При від’єднанні старого модуля будьте максимально обережні зі шлейфом передачі даних, щоб не пошкодити контактну групу.
- Монтаж проводиться на внутрішню сторону передньої відкидної панелі котла за допомогою штатних пластикових фіксаторів.
- Не торкайтеся руками електронних компонентів та доріжок на платі, щоб запобігти пошкодженню мікросхем статичною електрикою.
- Після встановлення нової плати необхідно переконатися, що всі штекери щільно зафіксовані в роз'ємах до характерного клацання.
- Зазвичай плата автоматично синхронізується з основною платою керування, проте в деяких випадках може знадобитися встановлення коду моделі котла (DSN) через сервісне меню.
