Опис

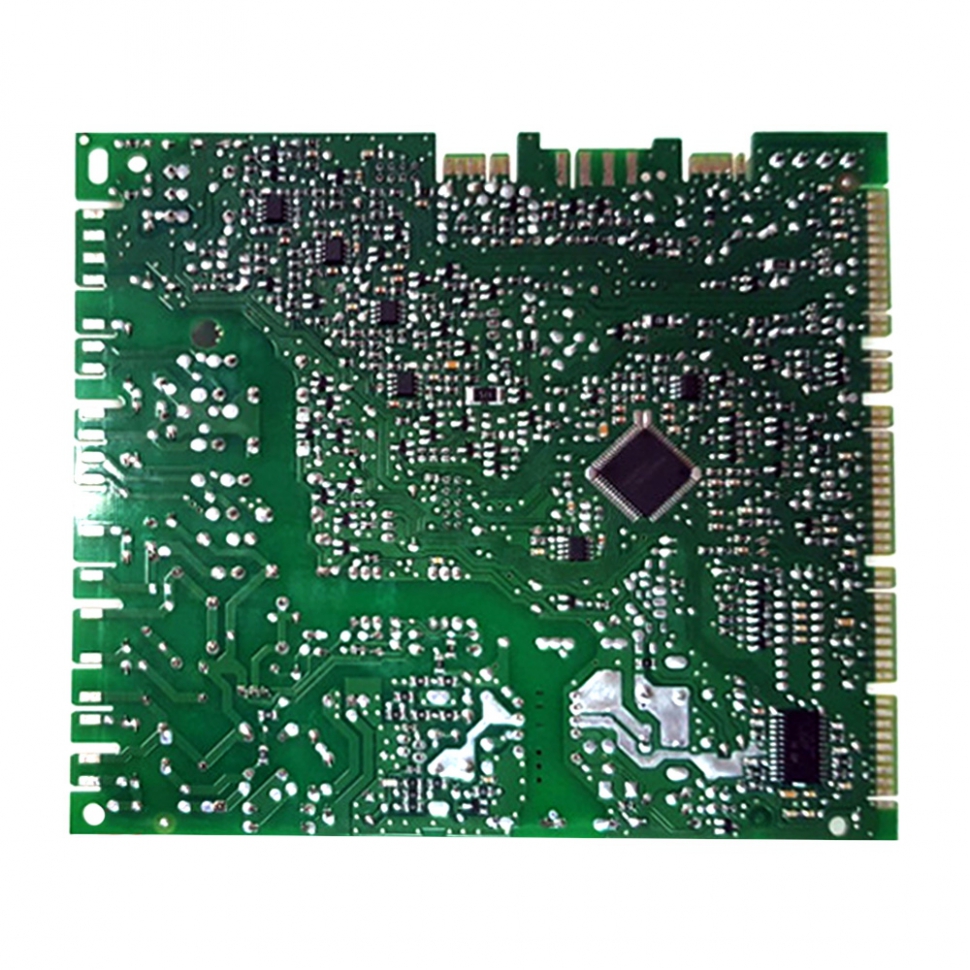

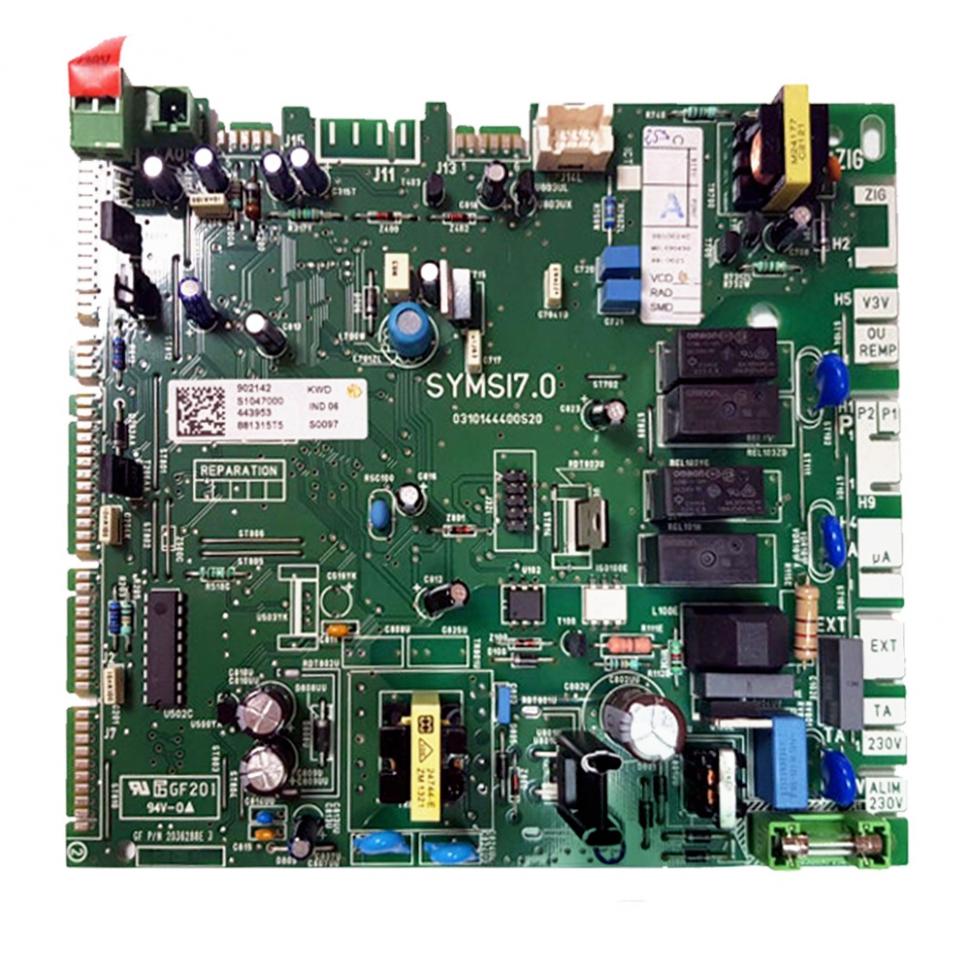

Плата керування газового котла Saunier Duval ThemaClassic, Combitek, Isofast S1047000 - це головний електронний модуль, який забезпечує повну автоматизацію роботи опалювального обладнання. Вона координує роботу пальника, циркуляційного насоса, вентилятора та триходового клапана, одночасно здійснюючи постійний моніторинг датчиків безпеки. Плата відповідає за модуляцію потужності, розпал та контроль полум'я, гарантуючи стабільну роботу котла в режимах опалення та гарячого водопостачання.
Технічні характеристики:
- Повна назва: Плата керування газового котла Saunier Duval ThemaClassic, Combitek, Isofast S1047000.
- Артикул виробника: S1047000.
- Тип пристрою: Основний мікропроцесорний блок керування.
- Напруга живлення: 230 В (+10%/-15%), 50 Гц.
- Функції захисту: Самодіагностика, захист від перегріву, антизамерзання, антиблокування насоса.
- Сумісність з газом: Природний та скраплений газ (після налаштування).
Сумісність з котлами
Дана плата є універсальною для широкого модельного ряду котлів Saunier Duval (Group Vaillant), зокрема:
- Themaclassic: C 24 E1, F 24 E1, C 25 E, F 25 E, C 30 E, F 30 E.
- Combitek: C 24 E, F 24 E.
- Isofast: C 35 E, F 35 E, C 35 E1, F 35 E1.
- Themafast: C 24 E, F 24 E, C 25 E, F 25 E.
- Isomax: C 28 E, F 28 E.
Особливості встановлення
- Перед початком монтажу необхідно повністю знеструмити котел та перекрити подачу газу.
- Рекомендується сфотографувати розташування всіх роз'ємів на старій платі перед їх від'єднанням для безпомилкового підключення нової.
- Монтаж слід проводити чистими руками, уникаючи статичного розряду та торкання мікросхем на поверхні текстоліту.
- Після фізичного встановлення плати необхідно перевірити та виставити сервісні параметри (коди конфігурації) у меню відповідно до типу моделі (атмосферна чи турбована).
- Для захисту електронних компонентів від стрибків напруги настійно рекомендується використовувати стабілізатор напруги.
- Переконайтеся у надійності підключення клеми заземлення, оскільки її відсутність може спричинити помилку іонізації полум'я.
