Опис

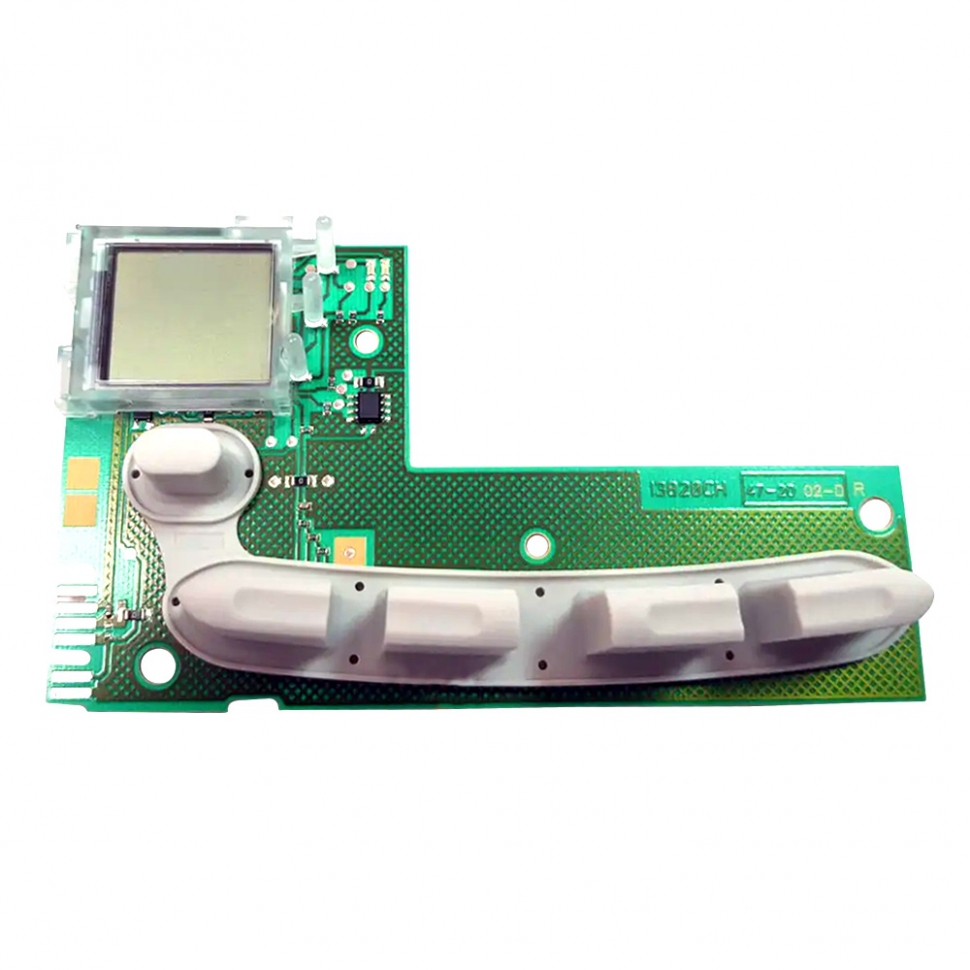

Плата дисплея на газовий котел Saunier Duval Themaclassic S1062000 S10620 - це оригінальний електронний вузол, призначений для керування та візуального моніторингу стану опалювального обладнання. Вона забезпечує виведення інформації про поточну температуру, тиск у системі та сервісні коди помилок на рідкокристалічний екран, а також передає команди від кнопок управління до основної плати котла.
Технічні характеристики:
- Повна назва: Плата дисплея на газовий котел Saunier Duval Themaclassic S1062000 S10620.
- Артикул виробника: S1062000 (взаємозамінний з S10620).
- Тип екрана: Рідкокристалічний (LCD).
- Призначення: Управління інтерфейсом користувача та індикація параметрів.
- Тип підключення: Спеціальний багатожильний шлейф.
- Комплектація: Плата з РК-дисплеєм та вмонтованими мікроперемикачами (кнопками).
Сумісність з котлами
Ця плата використовується у моделях котлів Saunier Duval серії Themaclassic (версії випуску до 2013 року):
- Themaclassic C 24 E1 / C 25 E / C 30 E (димохідні моделі).
- Themaclassic F 21 E1 / F 24 E1 / F 25 E / F 30 E (турбовані моделі).
- Також може застосовуватися у споріднених серіях Combitek, Isofast та Isomax (за умови збігу артикулу S10620 у технічній документації).
Особливості встановлення
- Безпека: Заміна модуля має проводитися при повному відключенні котла від електромережі.
- Монтаж шлейфа: Будьте обережні при підключенні шлейфа до роз'єму; перекоси або надмірне зусилля можуть пошкодити контактну групу.
- Фіксація: Плата кріпиться на внутрішню сторону передньої панелі котла. Переконайтеся, що всі пластикові засувки зафіксовані, а кнопки натискаються плавно і без заїдань.
- Перший запуск: Після заміни плата не потребує складного налаштування ("прошивки") — вона починає працювати відразу після подачі живлення, синхронізуючись з основною платою.
