Опис

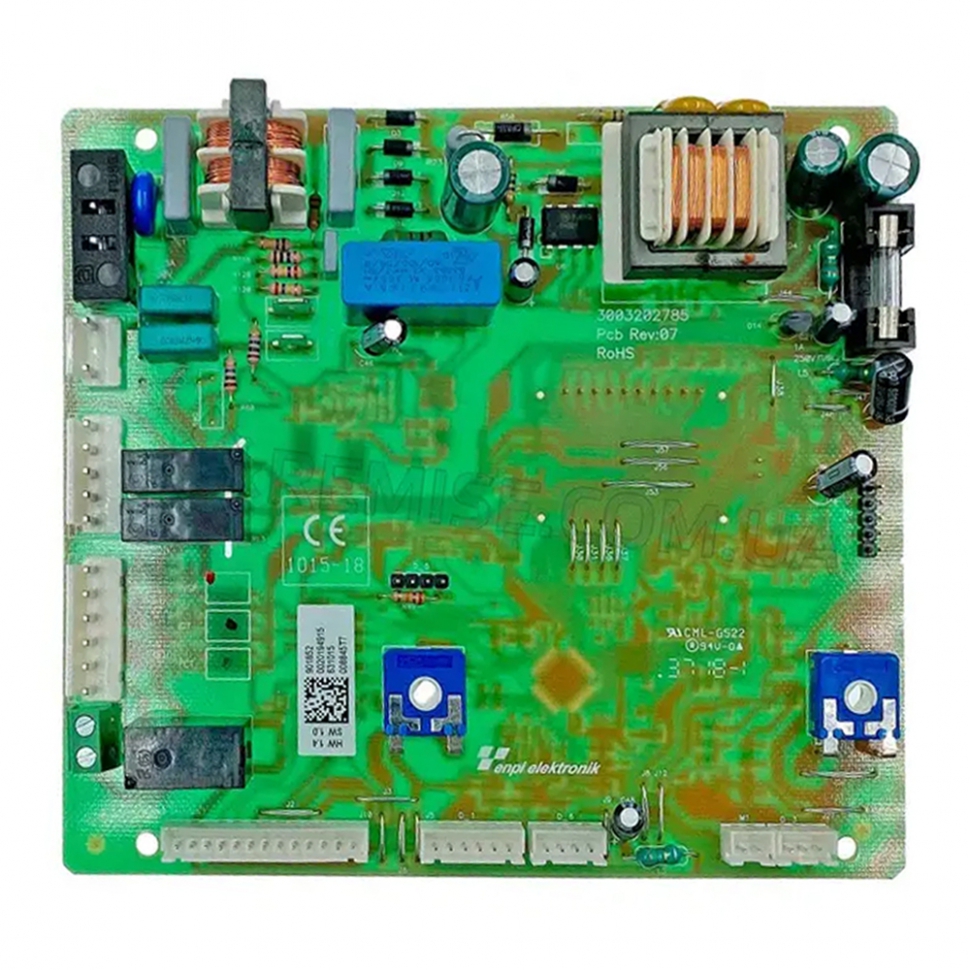

Плата управління Protherm Ягуар, Рись, Lynx 11 кВт 0020120239 - це головний електронний модуль керування, призначений для настінних газових котлів бюджетної серії. Вона виконує роль «мозку» системи, координуючи роботу пальника, циркуляційного насоса, вентилятора та триходового клапана. Плата забезпечує безпечне розпалювання, безперервну модуляцію полум'я та постійний моніторинг датчиків безпеки (перегріву, тиску, тяги). Завдяки вбудованому мікропроцесору модуль підтримує стабільну температуру в контурах опалення та ГВП, виводячи сервісні коди помилок на підключений дисплей у разі несправностей.
Технічні характеристики:
- Артикул виробника: 0020120239.
- Виробник: Protherm (Vaillant Group).
- Тип котла: Традиційний (конвекційний) з роздільними теплообмінниками.
- Живлення: 230 В / 50 Гц.
- Функціонал: Підтримка протоколу eBUS (залежно від версії) та систем самодіагностики.
Сумісність з котлами
Дана плата розроблена для лінійки котлів Protherm, що випускаються на заводі в Туреччині:
- Protherm Ягуар (Jaguar): моделі 11 JTV, 24 JTV.
- Protherm Рись (Lynx): моделі 11 кВт, 24 кВт, 28 кВт (версії з двома ручками та дисплеєм).
- Protherm Lynx (Рись) HK: моделі 11, 24, 28 (турбовані).
- Підходить для апаратів із закритою камерою згоряння відповідної потужності.
Особливості встановлення
- Перед початком будь-яких робіт з електронікою необхідно повністю знеструмити котел.
- Плата встановлюється у захисний пластиковий кожух панелі керування за допомогою засувок.
- При підключенні роз'ємів слід суворо дотримуватися схеми, щоб не переплутати низьковольтні датчики NTC з високовольтними лініями живлення насоса чи вентилятора.
- Після фізичного монтажу плата зазвичай потребує налаштування сервісних параметрів (діагностичних кодів) для обмеження максимальної потужності (наприклад, до 11 кВт).
- Наполегливо рекомендується використовувати стабілізатор напруги, оскільки плата чутлива до перепадів у мережі, що може призвести до збою програмного забезпечення.
- Важливо перевірити надійність заземлення корпусу котла для коректної роботи електрода іонізації та уникнення помилок розпалювання (F1).
- Не торкайтеся мікросхем руками без антистатичного захисту, щоб запобігти пошкодженню статичною електрикою.
