Опис

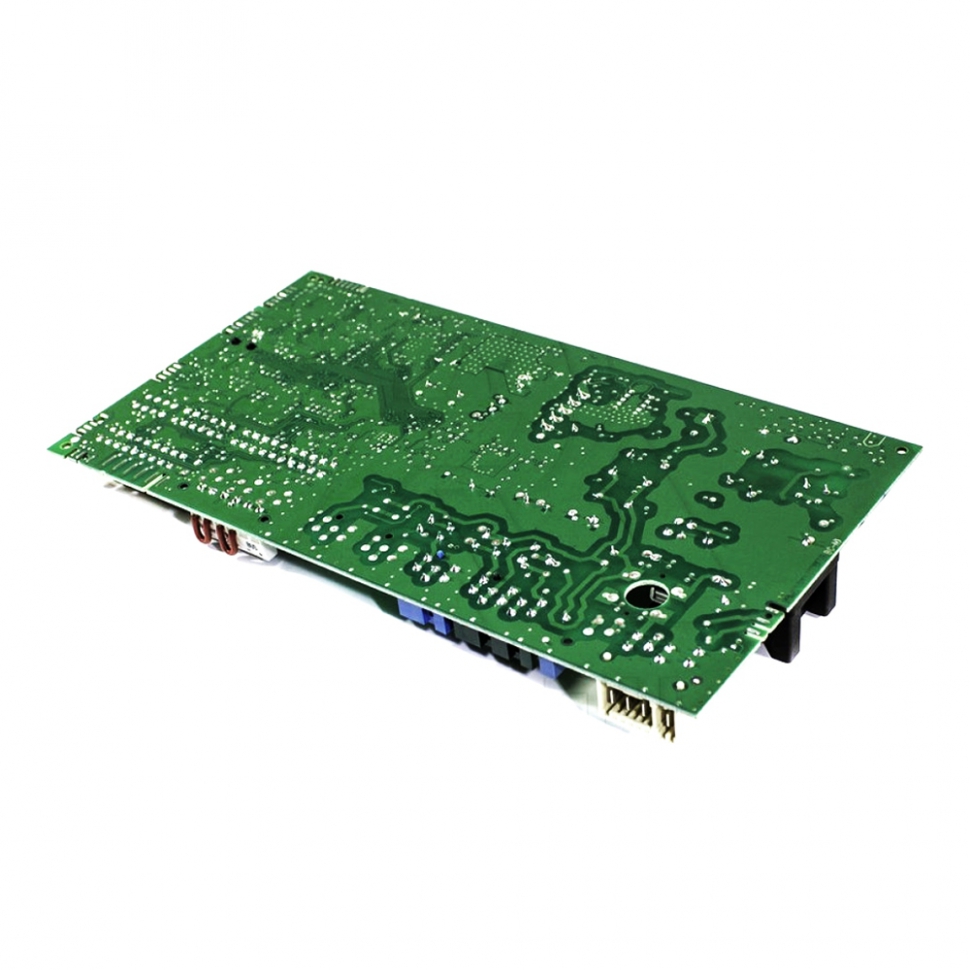

Плата управління Protherm Пантера з 2015 року 0020202572 - це основний електронний модуль керування останнього покоління, призначений для настінних газових котлів серії "Panther". Вона виконує функцію центрального мікропроцесора, який повністю автоматизує роботу обладнання: від безпечного розпалювання пальника до інтелектуальної модуляції потужності. Плата підтримує сучасну цифрову шину eBUS, що дозволяє підключати складні погодозалежні регулятори та системи дистанційного керування. Модуль постійно моніторить стан датчиків температури, тиску та димовидалення, забезпечуючи найвищий рівень безпеки та енергоефективності.
Технічні характеристики:
- Артикул виробника: 0020202572 (замінює застарілі артикули цієї серії).
- Виробник: Protherm (Vaillant Group).
- Тип котла: Традиційні (конвекційні) моделі версії 20 (з 2015 року).
- Протокол зв'язку: eBUS (цифровий).
- Живлення: 230 В / 50 Гц.
Сумісність з котлами
Дана плата розроблена для оновленого модельного ряду настінних котлів Protherm (версія 20):
- Protherm Пантера (Panther) 25 KTV (турбовані двоконтурні).
- Protherm Пантера (Panther) 30 KTV (турбовані двоконтурні підвищеної потужності).
- Protherm Пантера (Panther) 25 KTO (турбовані одноконтурні).
- Protherm Пантера (Panther) 30 KTO (турбовані одноконтурні).
- Сумісна виключно з моделями, що випускаються з 2015 року (мають характерний сучасний дизайн передньої панелі).
Особливості встановлення
- Перед початком будь-яких робіт з електронікою необхідно повністю знеструмити котел.
- Плата встановлюється у захисний пластиковий бокс, що відкидається; важливо переконатися в надійності фіксації всіх клемних колодок.
- При підключенні шлейфів до плати дисплея та вентилятора уникайте сильних перегинів та перекосів контактів у роз'ємах.
- Після фізичного монтажу плата потребує обов'язкового налаштування сервісних параметрів (кодів діагностики "d.") під конкретну потужність та тип газу.
- Для захисту дороговартісної електроніки Vaillant Group наполегливо рекомендується використовувати якісний стабілізатор напруги.
- Важливо перевірити надійність заземлення корпусу котла для коректної роботи датчика іонізації та уникнення помилок розпалювання (наприклад, F.28 чи F.29).
- Не торкайтеся відкритих доріжок та мікросхем руками без антистатичного захисту, щоб запобігти пошкодженню статичною електрикою.
