Опис

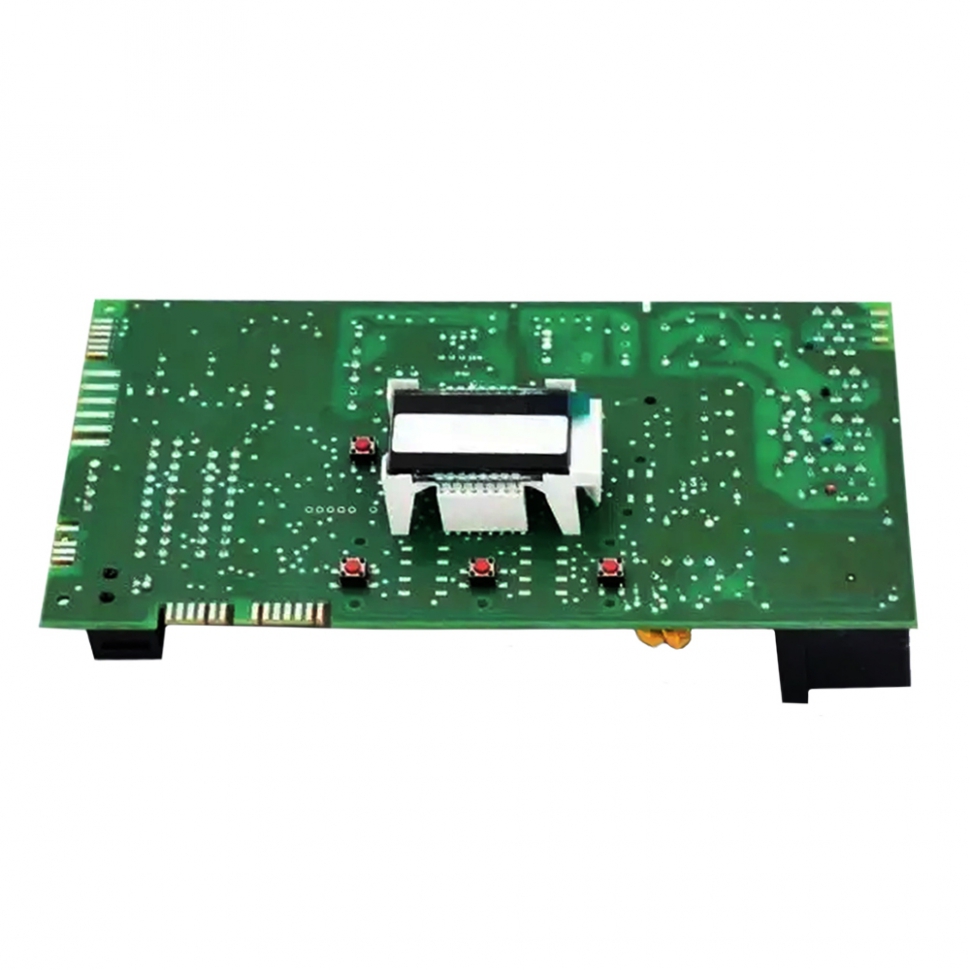

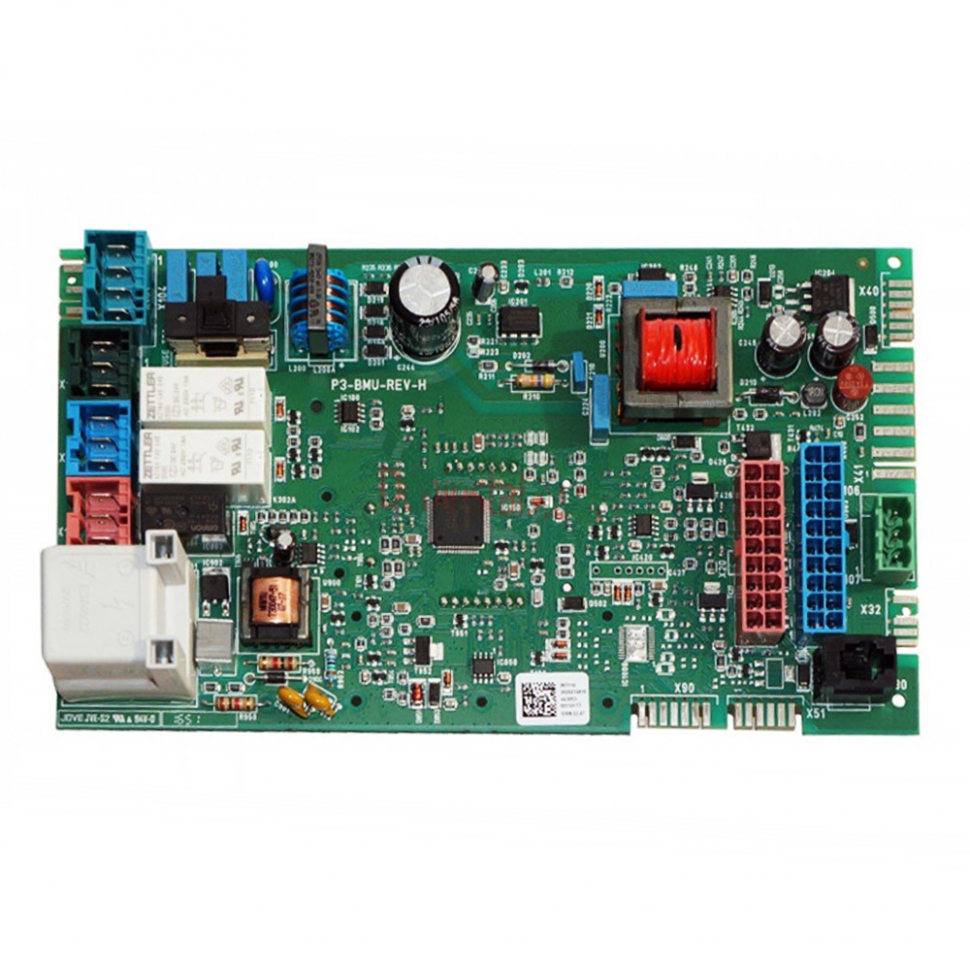

Плата керування котла Protherm Gepard R1 0010038073 - це основний електронний блок керування («материнська плата»), розроблений для останніх поколінь настінних газових котлів серії Gepard. Вона виступає інтелектуальним центром системи, який координує роботу газового клапана, циркуляційного насоса, вентилятора та триходового клапана. Плата підтримує сучасну цифрову шину eBUS, що дозволяє інтегрувати котел у складні системи «розумного дому» та підключати погодозалежну автоматику. Модуль забезпечує точну модуляцію потужності та безперервну самодіагностику вузлів котла.
Технічні характеристики:
- Артикул виробника: 0010038073.
- Виробник: Protherm (Vaillant Group).
- Тип котла: Традиційний (конвекційний) версії R1 (з 2015-2017 років).
- Протокол зв'язку: eBUS (цифровий).
- Живлення: 230 В / 50 Гц.
Сумісність з котлами
Дана плата розроблена спеціально для оновленого модельного ряду котлів Protherm серії Гепард (Gepard) версії R1:
- Protherm Гепард 23 MTV R1 (турбовані моделі із закритою камерою згоряння).
- Protherm Гепард 23 MOV R1 (атмосферні моделі з відкритою камерою згоряння).
- Сумісна з апаратами, що мають сучасну панель керування з яскравим LCD-дисплеєм та кнопковим інтерфейсом.
Особливості встановлення
- Перед початком будь-яких маніпуляцій з електронікою необхідно повністю знеструмити котел.
- Плата встановлюється у відкидний пластиковий корпус; переконайтеся, що всі клемні колодки зафіксовані до характерного клацання.
- При підключенні шлейфа дисплея та вентилятора уникайте сильних перегинів провідників та перекосів контактів у роз'ємах.
- Після фізичного монтажу плата потребує обов'язкового налаштування сервісних параметрів (діагностичних кодів "d.") під конкретну модель та тип газу.
- Наполегливо рекомендується підключати котел через стабілізатор напруги, оскільки плата чутлива до високочастотних завад та стрибків у мережі.
- Важливо перевірити надійність заземлення корпусу котла для стабільної роботи датчика іонізації та уникнення помилок розпалювання (F.28, F.29).
- Не торкайтеся відкритих доріжок плати руками без антистатичного захисту, щоб не пошкодити чутливі мікросхеми.
