Опис

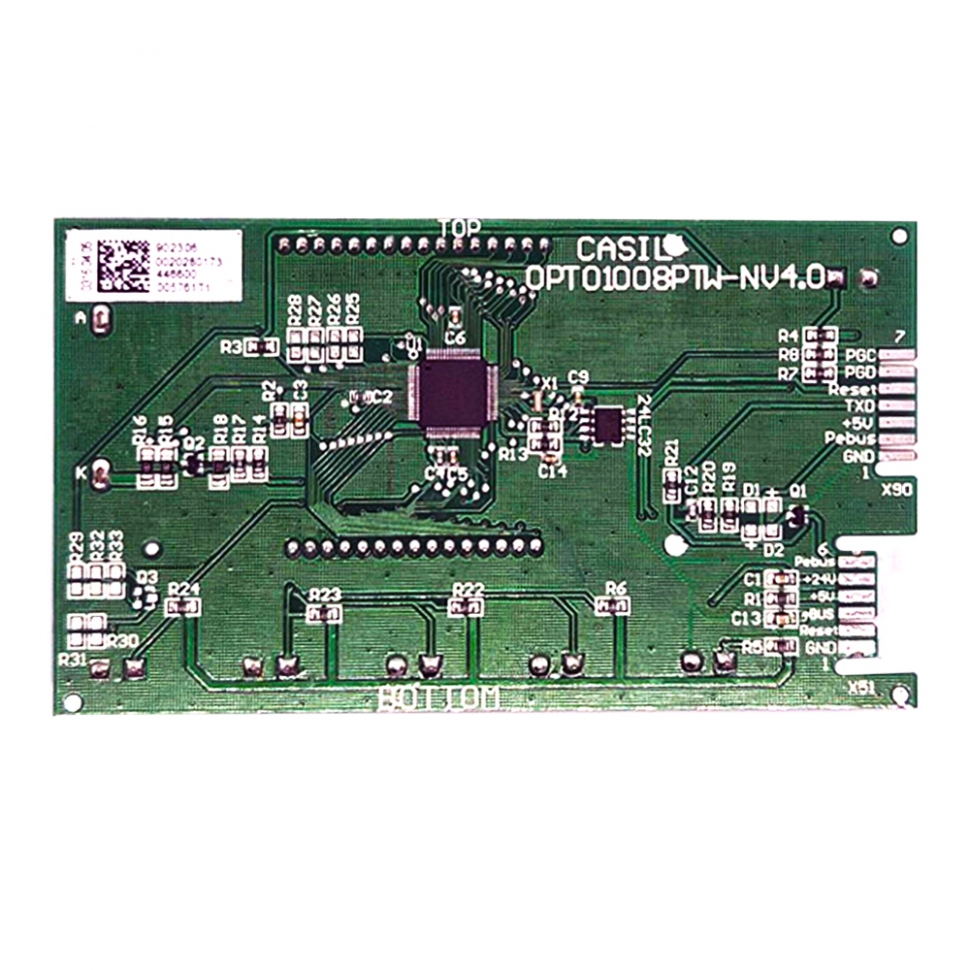

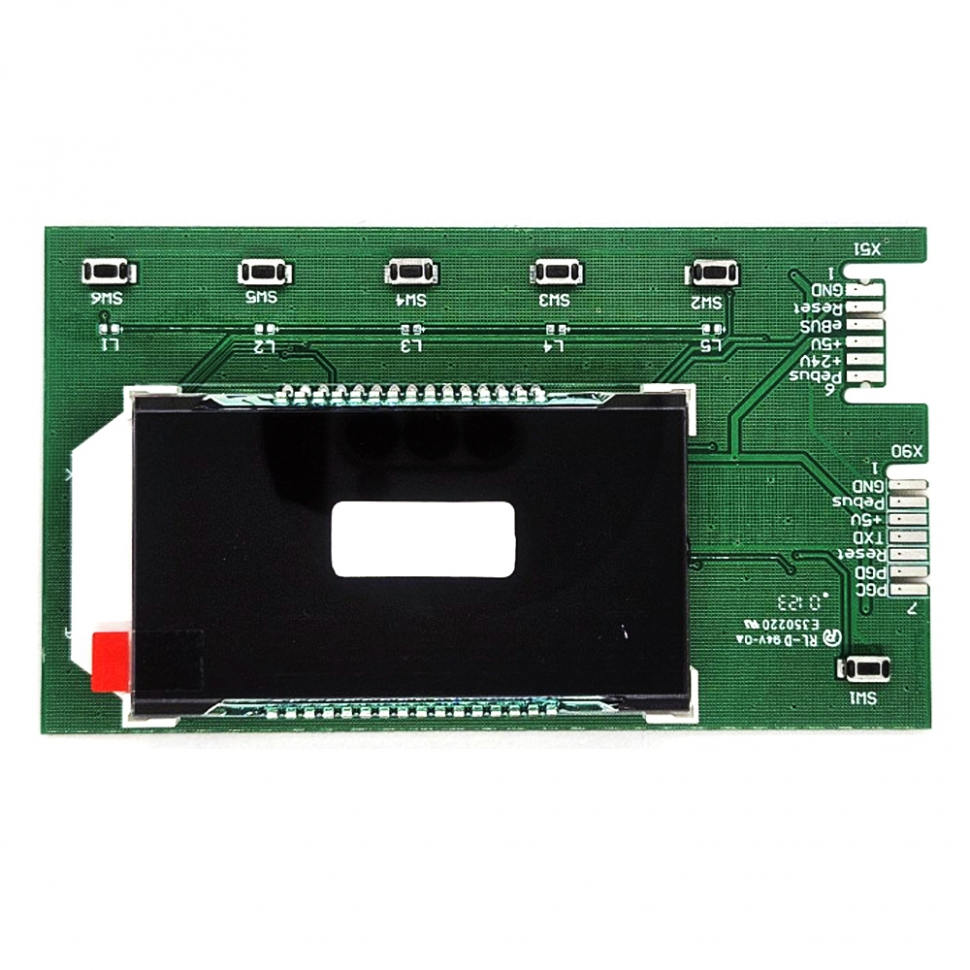

Плата дисплея на електричний котел Protherm Скат 6-28 KE V.14 0010025889 - це оригінальний модуль інтерфейсу користувача, розроблений для 14-ї серії електричних котлів Ray (Скат). Вона виступає панеллю керування, за допомогою якої здійснюється вибір потужності, налаштування температури опалення та ГВП (при підключенні бойлера). На світлодіодному дисплеї відображаються поточні параметри системи, тиск у контурі та сервісні коди помилок. Плата забезпечує пряму взаємодію з основною платою керування, дозволяючи точно контролювати роботу ТЕНів та споживання електроенергії.
Технічні характеристики:
- Артикул виробника: 0010025889.
- Виробник: Protherm (Vaillant Group).
- Тип дисплея: Сегментний світлодіодний (LED).
- Сумісність з версією: v.14 (Ray/Скат).
- З’єднання: Цифровий інтерфейсний шлейф.
Сумісність з котлами
Дана плата розроблена спеціально для оновленої 14-ї серії (моделі з 2019 року) електричних котлів Protherm Скат (Ray) KE/14:
- Protherm Скат 6 KE/14, 9 KE/14, 12 KE/14.
- Protherm Скат 14 KE/14, 18 KE/14, 21 KE/14.
- Protherm Скат 24 KE/14, 28 KE/14.
- Сумісна виключно з моделями, що мають сучасну чорну панель керування з сенсорними або псевдосенсорними кнопками.
Особливості встановлення
- Перед початком робіт обов’язково повністю знеструмте котел, вимкнувши вступний автомат.
- Плата монтується на внутрішню сторону передньої панелі корпусу за допомогою пластикових фіксаторів.
- Слід бути вкрай обережним з багатожильним шлейфом підключення: уникайте його перегинів та переконайтеся у надійній фіксації роз'єму до клацання.
- При встановленні важливо забезпечити чисту поверхню передньої панелі для коректного спрацьовування кнопок керування.
- Не рекомендується торкатися електронних компонентів плати руками без антистатичного захисту, щоб не пошкодити чутливі сенсори та мікросхеми.
- Після підключення плата автоматично синхронізується з основною платою керування; у деяких випадках може знадобитися налаштування яскравості індикації через сервісне меню.
