Опис

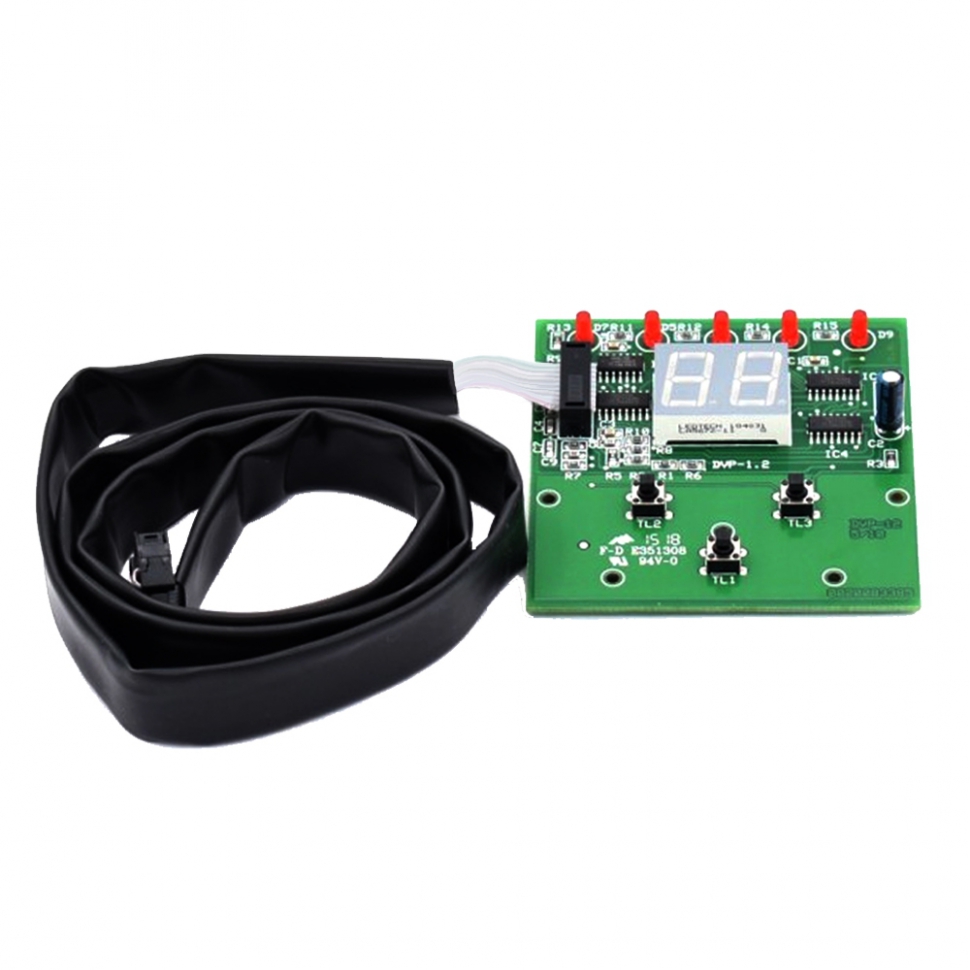

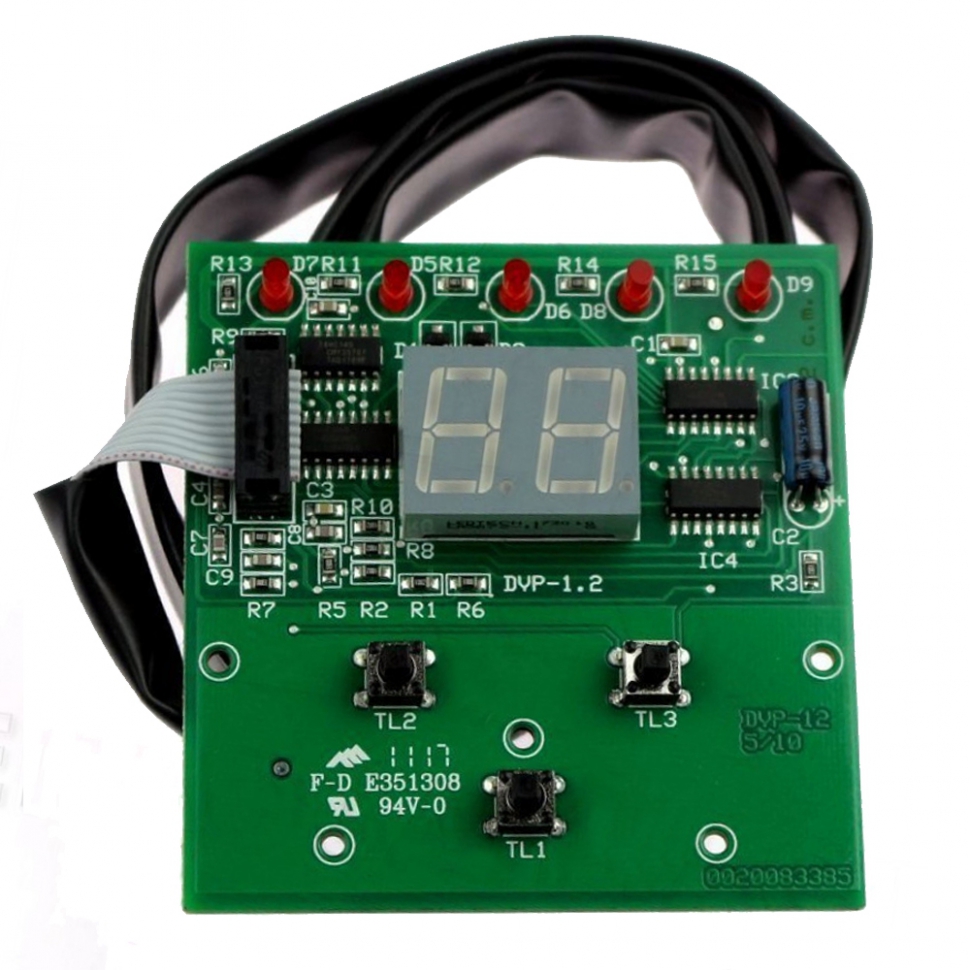

Плата дисплея на електричний котел Protherm Скат 6-28 K13 R1/R2 0020094661 - це оригінальний модуль інтерфейсу користувача, призначений для керування та відображення робочих параметрів електричних котлів 13-ї серії. Вона виступає сполучною ланкою між налаштуваннями користувача та основною платою керування. На сегментному дисплеї відображається поточна температура теплоносія, тиск у системі, обрана потужність (кількість задіяних ТЕНів) та сервісні коди помилок у разі виникнення несправностей. Модуль оснащений кнопками для регулювання температури та вибору режимів роботи.
Технічні характеристики:
- Артикул виробника: 0020094661.
- Виробник: Protherm (Vaillant Group).
- Тип дисплея: Сегментний світлодіодний (LED).
- Серія котлів: K13 (моделі випуску 2010–2019 років).
- З’єднання: Багатожильний цифровий шлейф.
Сумісність з котлами
Дана плата розроблена спеціально для 13-ї версії (серії) настінних електричних котлів Protherm Скат (Ray) K13:
- Protherm Скат 6 K13, 9 K13, 12 K13.
- Protherm Скат 14 K13, 18 K13, 21 K13.
- Protherm Скат 24 K13, 28 K13.
- Сумісна з ревізіями R1 та R2 (моделі з прямокутною білою панеллю та кнопковим керуванням).
Особливості встановлення
- Перед початком робіт обов’язково повністю знеструмте котел, вимкнувши вступний автомат на щитку.
- Плата монтується на внутрішню сторону передньої панелі корпусу за допомогою пластикових фіксаторів-засувок.
- Слід бути вкрай обережним із плоским сполучним шлейфом: уникайте його перекручування та переконайтеся у щільній фіксації роз'єму.
- При встановленні важливо досягти точного збігу кнопок на лицьовій панелі з мікроперемикачами на самій платі для коректного спрацьовування при натисканні.
- Рекомендується уникати торкання електронних компонентів руками без антистатичного захисту, щоб не пошкодити мікросхеми статичним розрядом.
- Після підключення та подачі живлення плата автоматично синхронізується з основною платою керування (0020094662).
