Опис

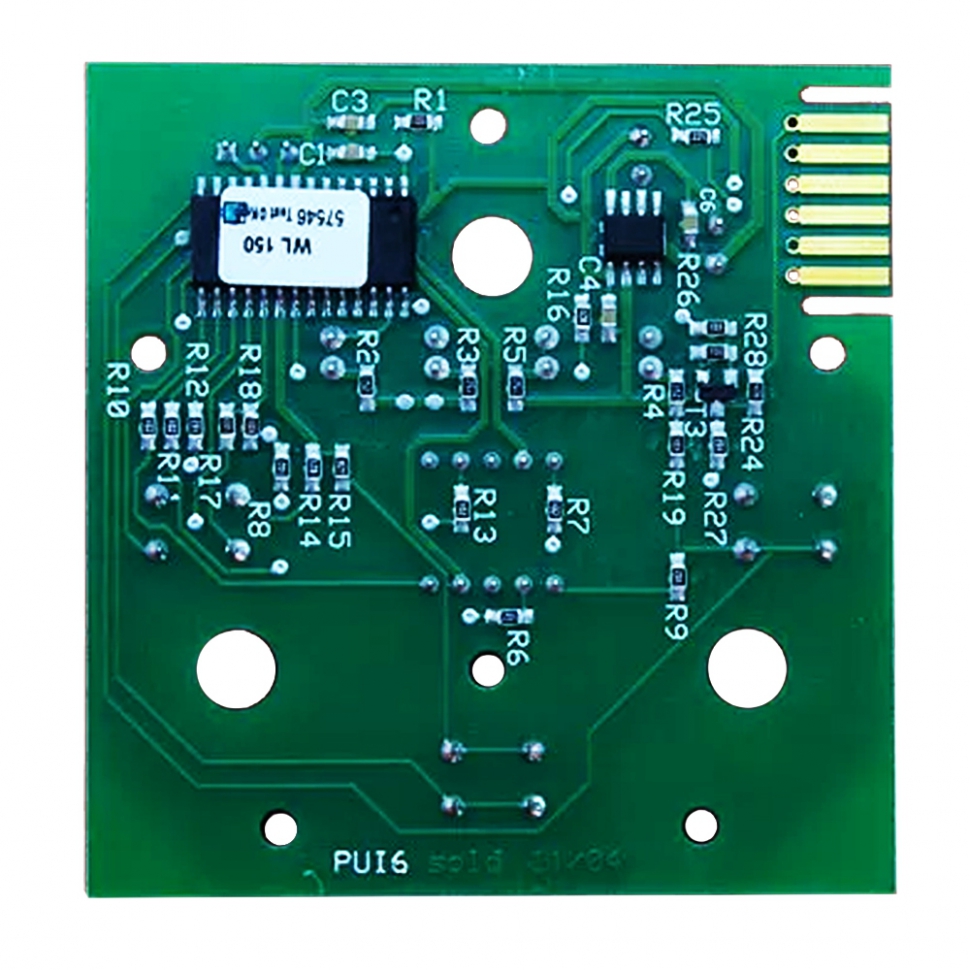

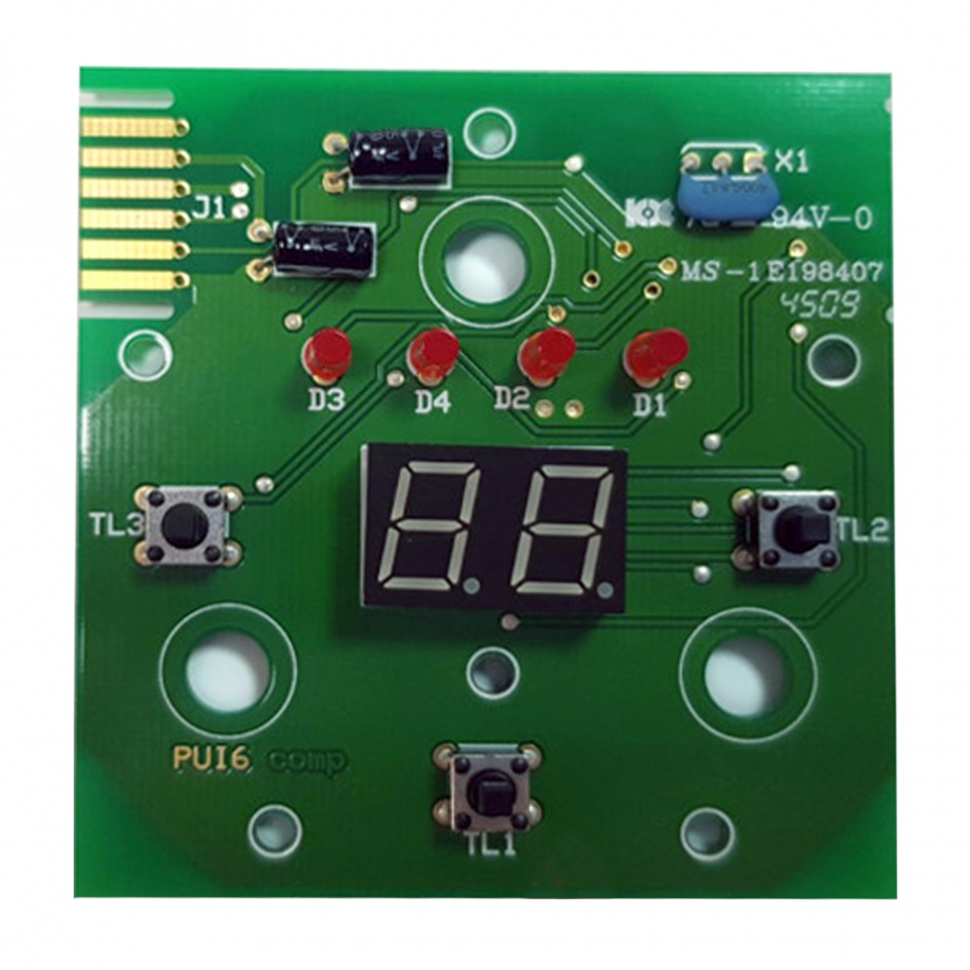

Плата дисплея на газовий котел Protherm Леопард 0020044889 - це оригінальний інтерфейсний модуль користувача, призначений для візуалізації параметрів роботи та керування налаштуваннями котла. Вона виступає сполучною ланкою між кнопками на передній панелі та основною платою керування. На рідкокристалічному екрані відображається поточна температура теплоносія, тиск у системі, активні режими роботи та сервісні коди помилок у разі виникнення несправностей. Модуль забезпечує точне налаштування параметрів опалення та гарячого водопостачання.
Технічні характеристики:
- Артикул виробника: 0020044889.
- Виробник: Protherm (Vaillant Group).
- Тип дисплея: Рідкокристалічний (LCD).
- Тип кнопок: Мікроперемикачі під гумові накладки.
- З’єднання: Цифровий багатожильний шлейф.
Сумісність з котлами
Дана плата розроблена спеціально для 17-ї серії (версії) настінних котлів бренду Protherm:
- Protherm Леопард (Leopard) 24 BOV 17 (атмосферні моделі з відкритою камерою).
- Protherm Леопард (Leopard) 24 BTV 17 (турбовані моделі із закритою камерою).
- Сумісна виключно з апаратами 17-ї модифікації (приблизно 2008–2011 роки випуску).
Особливості встановлення
- Перед початком будь-яких робіт обов’язково знеструмте котел, вимкнувши його з розетки.
- Плата монтується на внутрішню сторону відкидної пластикової панелі за допомогою фіксаторів.
- Слід бути вкрай обережним з плоским шлейфом підключення: уникайте його перегинів та переконайтеся у надійній фіксації роз'єму до клацання.
- При встановленні важливо забезпечити точний збіг кнопок на лицьовій панелі з мікроперемикачами на самій платі для коректного відгуку на натискання.
- Рекомендується уникати торкання електронних компонентів руками без антистатичного захисту, щоб запобігти пошкодженню мікросхем статичною електрикою.
- Після підключення плата зазвичай автоматично розпізнається основною платою керування.
