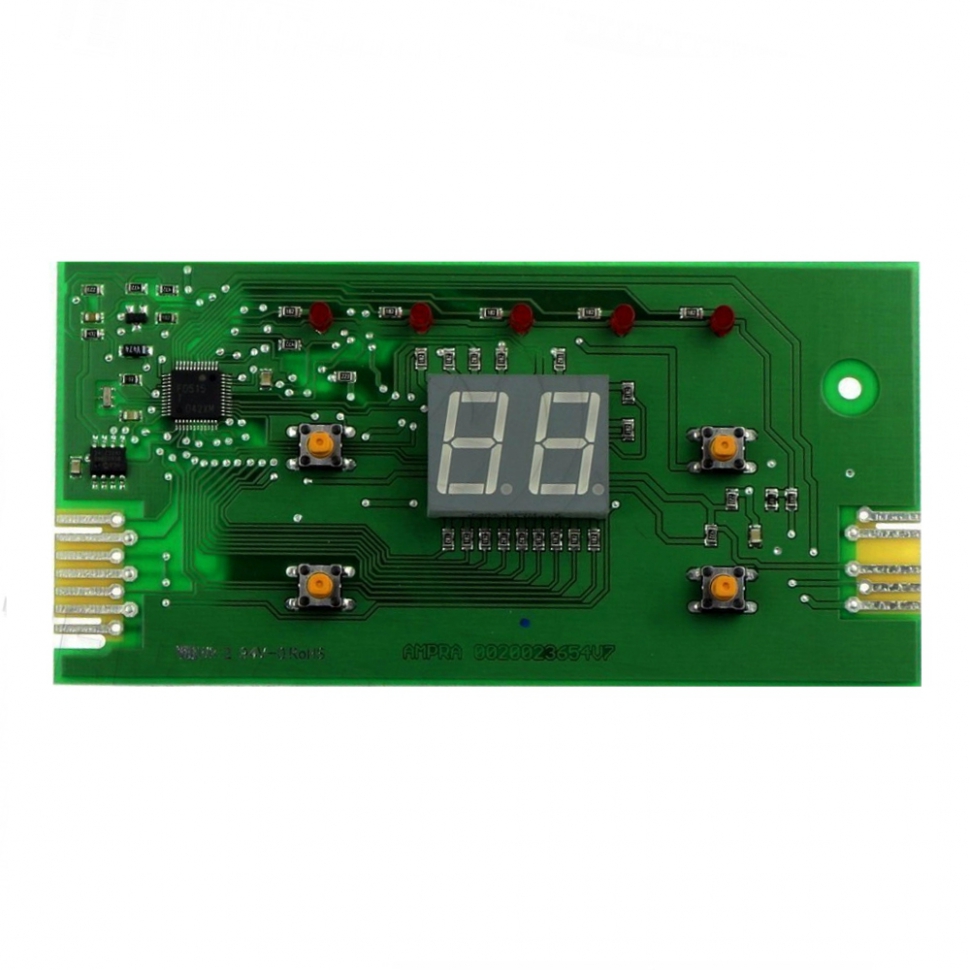

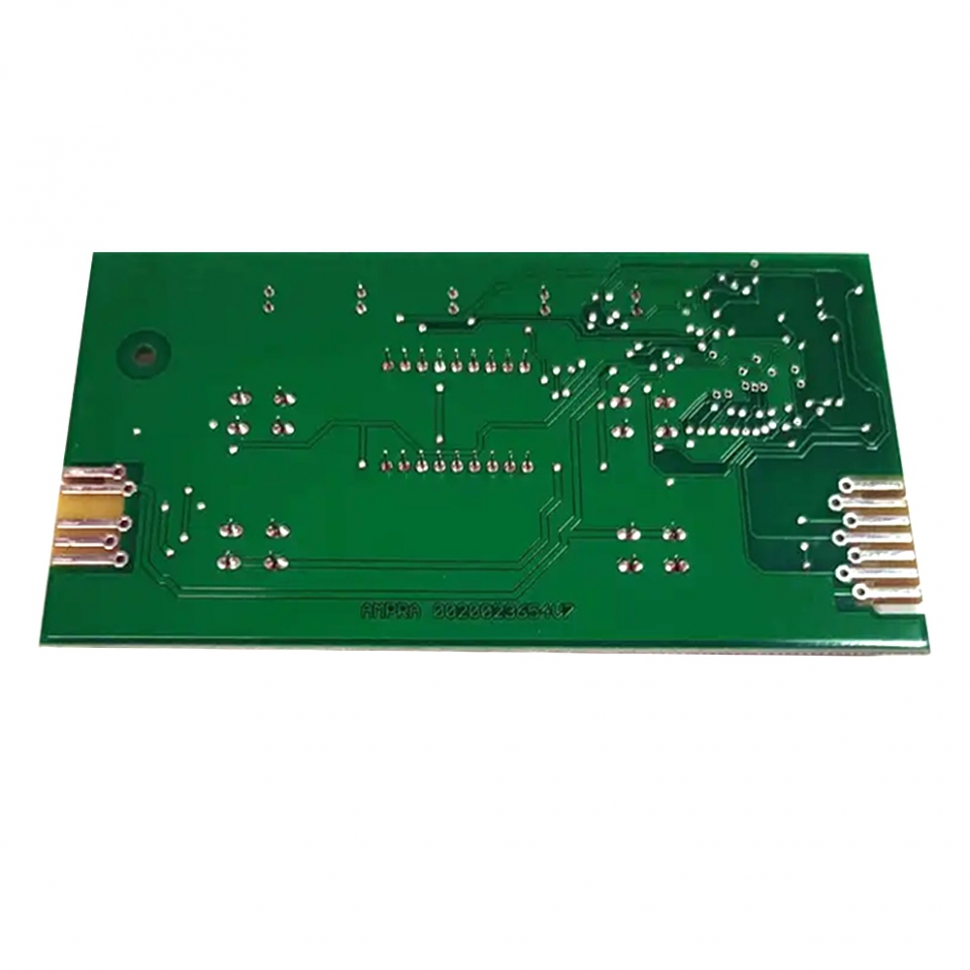

Опис
Плата дисплея газового котла Protherm Пантера Лев 0020038356 - це оригінальний модуль інтерфейсу користувача, призначений для керування та візуального моніторингу роботи котла. Вона служить сполучною ланкою між налаштуваннями користувача та головною платою керування. На рідкокристалічному екрані відображаються поточні робочі параметри: температура в контурах опалення та ГВП, тиск у системі, активні режими роботи, а також сервісні коди помилок для швидкої діагностики несправностей.
Технічні характеристики:
- Артикул виробника: 0020038356 (також зустрічається як 0020038356).
- Виробник: Protherm (Vaillant Group).
- Тип дисплея: Рідкокристалічний (LCD).
- Призначення: Індикація та кнопкове керування параметрами.
- З’єднання: Цифровий шлейф передачі даних.
Сумісність з котлами
Дана плата розроблена для 17-ї та 18-ї версій (серій) настінних котлів бренду Protherm:
- Protherm Пантера (Panther) версії 17: моделі 24 KOO 17, 24 KOV 17, 24 KTO 17, 24 KTV 17.
- Protherm Пантера (Panther) версії 18: моделі 24 KTO 18, 25 KTV 18, 30 KTV 18.
- Protherm Лев (Lev): конденсаційні моделі 24 KKV 18, 28 KKV 18.
- Сумісна з апаратами як з відкритою, так і з закритою камерою згоряння відповідних серій.
Особливості встановлення
- Перед початком робіт обов’язково знеструмте котел, вимкнувши його з розетки.
- Плата монтується на внутрішню частину передньої відкидної панелі за допомогою пластикових фіксаторів.
- Слід бути вкрай обережним з багатожильним шлейфом підключення: уникайте його перегинів та переконайтеся у надійності фіксації роз'єму.
- При встановленні необхідно досягти точного збігу штовхачів кнопок на лицьовій панелі з мікроперемикачами на платі.
- Не рекомендується торкатися електронних компонентів плати руками без антистатичного захисту, щоб запобігти пошкодженню мікросхем.
- Після підключення плата зазвичай автоматично розпізнається основною електронікою котла.
