Опис

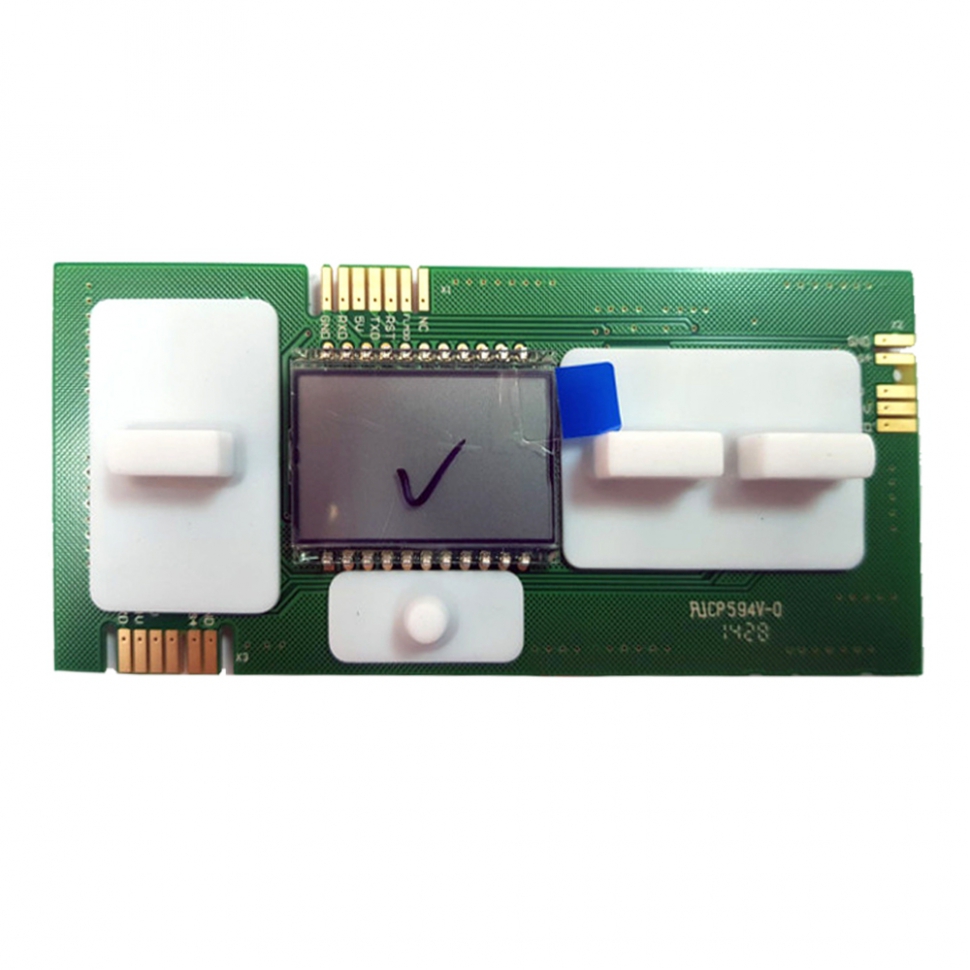

Плата дисплея на газовий котел Protherm Gepard 23 MTV/MOV 19 0020097980 - це оригінальний модуль інтерфейсу користувача, розроблений для 19-ї серії котлів Gepard. Вона забезпечує візуальний контроль робочих процесів, відображаючи на рідкокристалічному екрані поточну температуру опалення, тиск у системі та активні режими роботи. Плата інтегрована з кнопками керування та ручками-потенціометрами, що дозволяють користувачеві налаштовувати параметри гарячого водопостачання та опалення, а сервісному інженеру — проводити діагностику за допомогою кодів помилок.
Технічні характеристики:
- Артикул виробника: 0020097980.
- Маркування на платі: Належить до серії версії 19.
- Виробник: Protherm (Vaillant Group).
- Тип дисплея: Рідкокристалічний (LCD).
- Елементи керування: Кнопки та посадкові місця під регулятори.
Сумісність з котлами
Дана плата розроблена спеціально для 19-ї версії (серії) настінних котлів бренду Protherm:
- Protherm Гепард (Gepard) 23 MOV 19 (атмосферні моделі з відкритою камерою).
- Protherm Гепард (Gepard) 23 MTV 19 (турбовані моделі із закритою камерою).
- Сумісна виключно з апаратами, випущеними в рамках 19-ї модифікації (приблизно 2010–2015 роки випуску).
Особливості встановлення
- Перед початком робіт обов’язково знеструмте котел, вимкнувши його з розетки.
- Плата монтується на внутрішню сторону передньої панелі за допомогою пластикових засувок-фіксаторів.
- Будьте вкрай обережні з багатожильним шлейфом підключення: уникайте його перегинів та переконайтеся у надійній фіксації роз'єму.
- При встановленні важливо забезпечити точний збіг кнопок передньої панелі та осей поворотних ручок з відповідними елементами на платі.
- Рекомендується уникати торкання електронних компонентів руками без антистатичного захисту, щоб не пошкодити мікросхеми.
- Після підключення плата зазвичай автоматично синхронізується з основною платою керування (0020097974).
