Опис

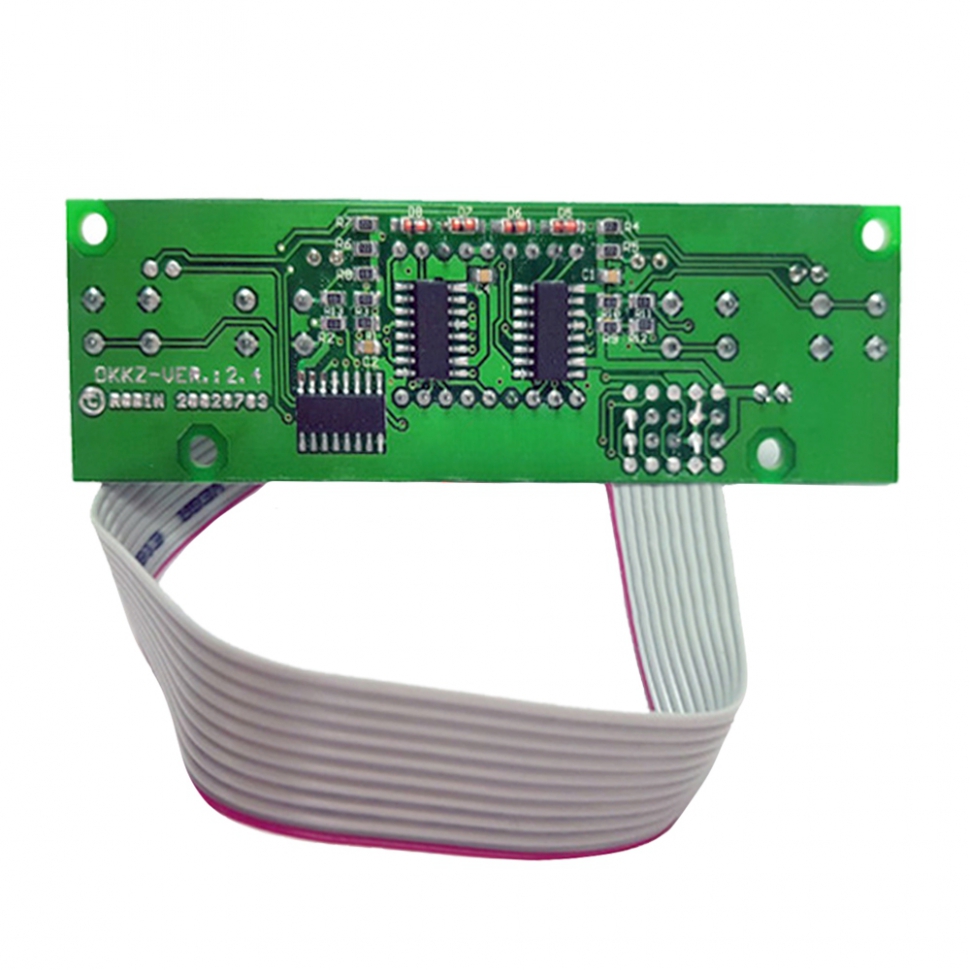

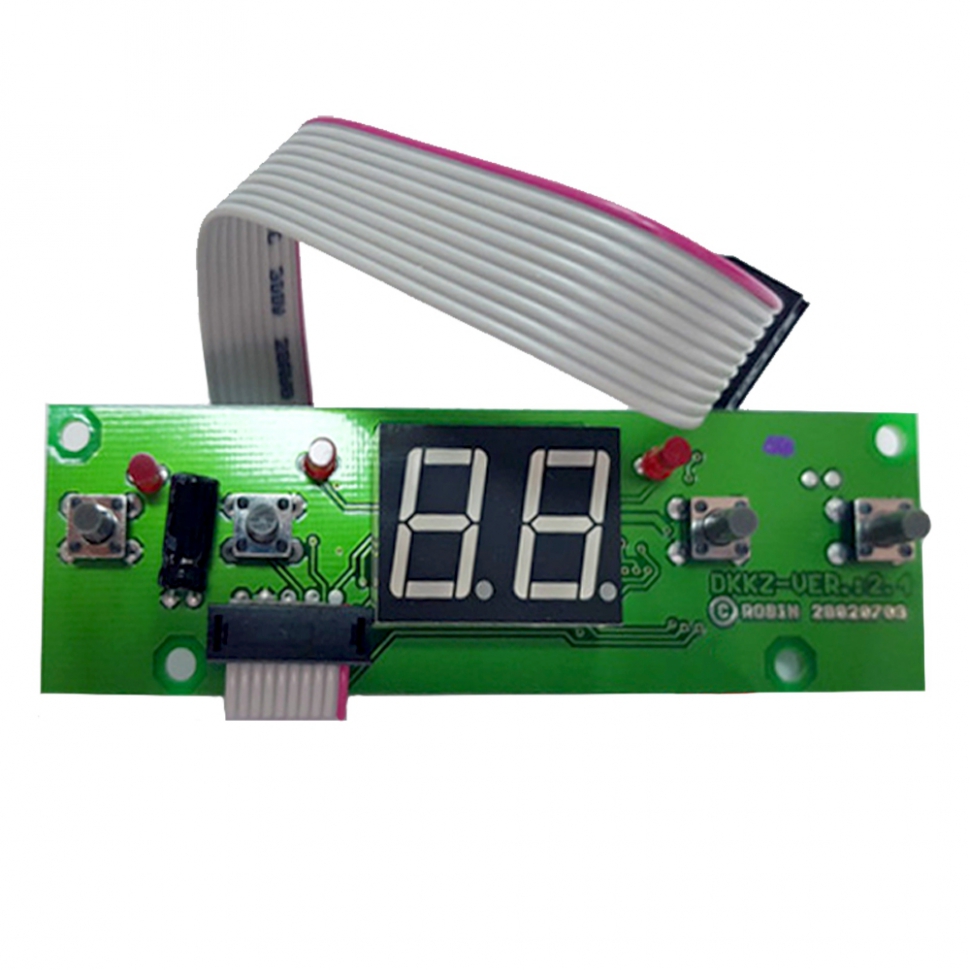

Плата дисплея PL15 на газовий котел Protherm Леопард 24 BOV/BTV 15, Пантера 12-24 KOO/KOV/KTO 15 00200276 - це оригінальний інтерфейсний модуль, призначений для візуалізації робочих процесів та керування налаштуваннями котла. Вона служить сполучною ланкою між користувачем та основною платою керування. На рідкокристалічному екрані відображається поточна температура теплоносія, тиск у системі, активні режими (зима/літо), а також сервісні коди помилок у разі несправностей. Плата оснащена кнопками для точного регулювання параметрів опалення та гарячого водопостачання.
Технічні характеристики:
- Артикул виробника: 0020027636.
- Маркування на платі: PL15.
- Тип дисплея: Рідкокристалічний (LCD).
- Виробник: Protherm (Словаччина / Vaillant Group).
- З’єднання: Багатожильний цифровий шлейф.
Сумісність з котлами
Дана плата розроблена для 15-ї версії (серії) настінних котлів бренду Protherm:
- Protherm Леопард (Leopard) 24 BOV 15 (атмосферні моделі).
- Protherm Леопард (Leopard) 24 BTV 15 (турбовані моделі).
- Protherm Пантера (Panther) 24 KOO 15, 24 KOV 15, 24 KTO 15, 24 KTV 15.
- Protherm Пантера (Panther) 12 KTO 15, 12 KTV 15.
- Сумісна виключно з моделями 15-ї серії (цифра «15» у кінці назви моделі).
Особливості встановлення
- Перед початком робіт обов’язково знеструмте котел, вимкнувши його з електромережі.
- Плата кріпиться за допомогою пластикових засувок на внутрішній стороні передньої відкидної панелі котла.
- Слід бути вкрай обережним з плоским сполучним шлейфом: уникайте його перекручування та переконайтеся в щільній фіксації роз'єму в гнізді.
- При встановленні важливо досягти точного збігу гумових кнопок передньої панелі з мікроперемикачами на самій платі.
- Не рекомендується торкатися контактних доріжок руками без антистатичного захисту, щоб запобігти пошкодженню мікросхем статичною електрикою.
- Після підключення плата зазвичай автоматично розпізнається основною платою, додаткове програмування не потрібне.
