Опис

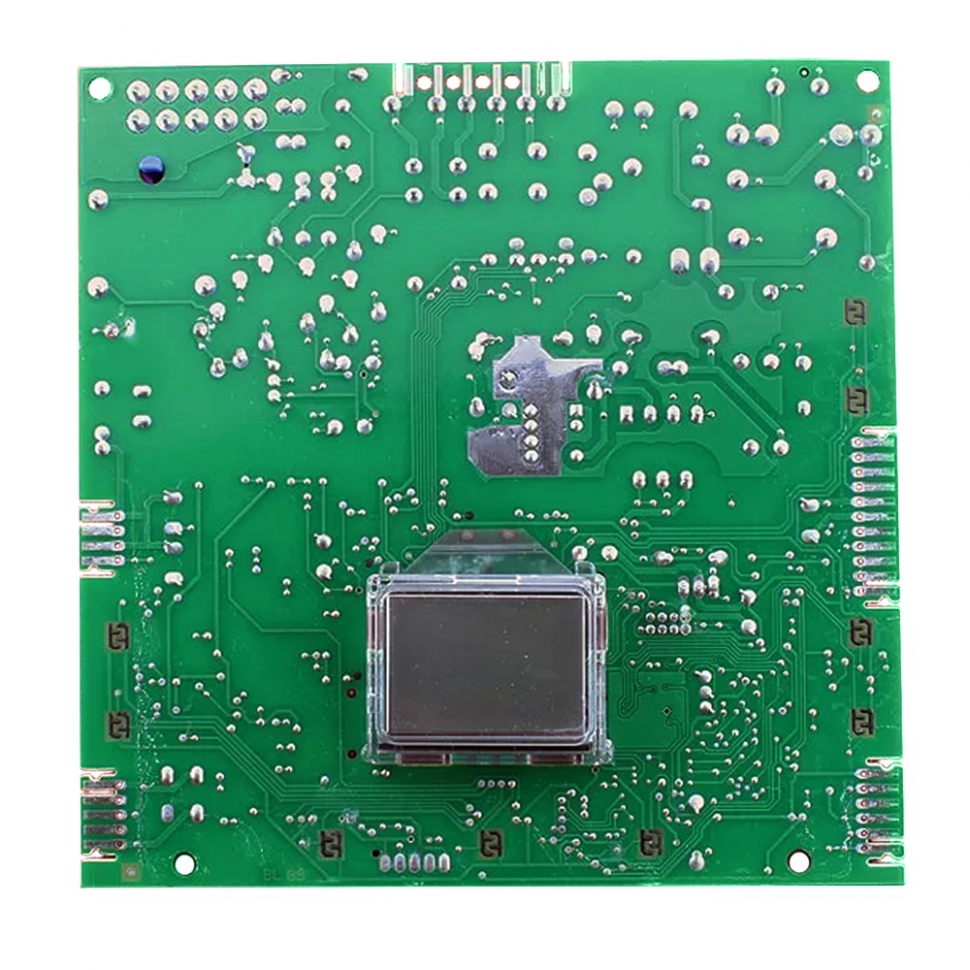

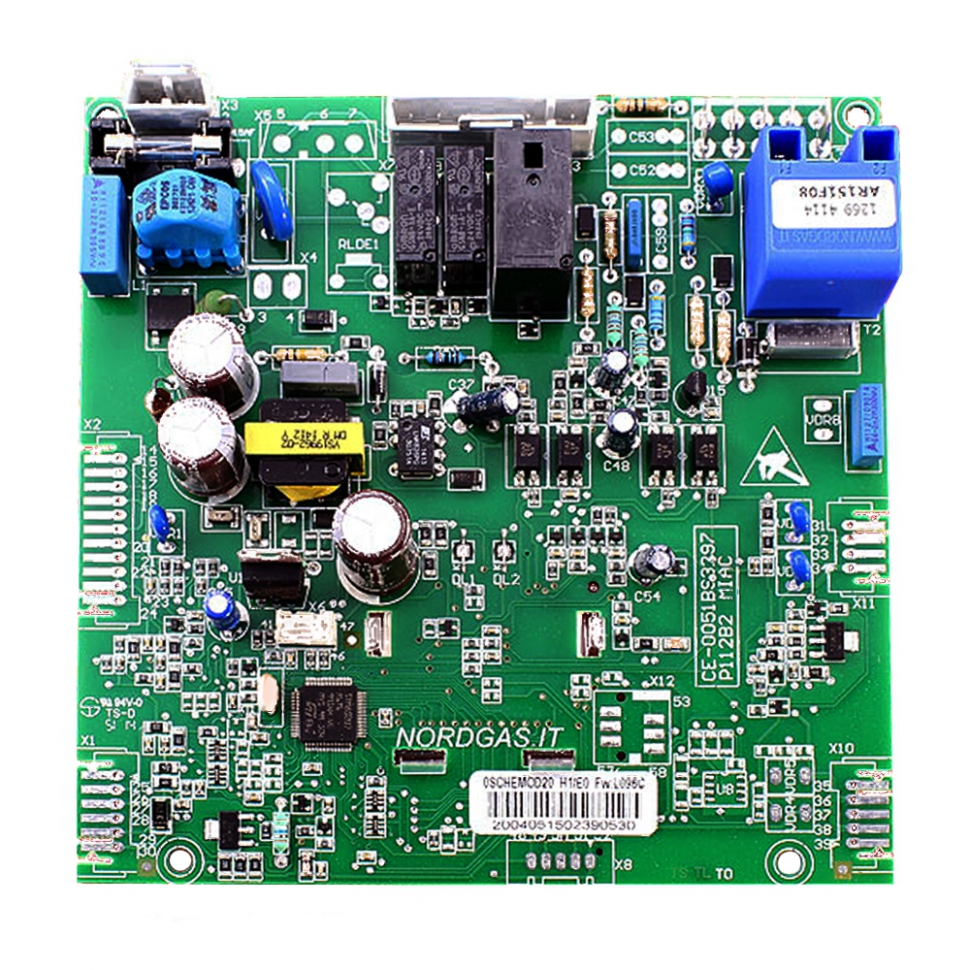

Плата керування до бітермічного газового котла Nova Florida Delfis, Fondital Antea 6SCHEMOD20 - це центральний електронний вузол, спеціально розроблений для керування котлами з бітермічним теплообмінником (труба в трубі). Вона забезпечує повний контроль над процесами розпалювання, модуляції полум'я, роботою насоса та вентилятора. Плата оснащена вбудованим рідкокристалічним дисплеєм, який відображає поточні режими роботи та коди помилок. Завдяки інтегрованій логіці, модуль точно підтримує задану температуру в контурах опалення та ГВП, запобігаючи утворенню накипу в теплообміннику шляхом швидкого реагування на зміну протоку води.
Технічні характеристики:
- Артикул виробника: 6SCHEMOD20.
- Виробник: Nordgas (Італія) для Fondital Group.
- Тип котла: Традиційний (конвекційний) з бітермічним теплообмінником.
- Живлення: 230 В / 50 Гц.
- Дисплей: Вбудований LCD з підсвіткою.
Сумісність з котлами
Дана плата розроблена для бюджетної лінійки котлів концерну Fondital Group (версії з бітермікою):
- Nova Florida Delfis CTFS 24 / CTN 24 (моделі з дисплеєм).
- Fondital Antea CTFS 24 / CTN 24.
- Сумісна як з турбованими (CTFS), так і з атмосферними (CTN) модифікаціями потужністю 24 кВт.
Особливості встановлення
- Перед початком будь-яких робіт з електронікою необхідно повністю знеструмити котел.
- Плата кріпиться в пластиковий захисний кожух панелі керування за допомогою спеціальних засувок.
- При встановленні важливо забезпечити точний збіг кнопок на лицьовій панелі з мікроперемикачами на самій платі.
- Слід бути вкрай обережним з підключенням низьковольтних датчиків NTC та датчика протоку, уникаючи перекосів контактів у роз'ємах.
- Після фізичного монтажу плата потребує обов'язкового налаштування сервісних параметрів (конфігурації потужності та типу димовидалення через сервісне меню).
- Наполегливо рекомендується використовувати стабілізатор напруги для захисту мікропроцесора від мережевих перепадів.
- Обов'язково перевірте надійність заземлення корпусу котла для коректної роботи датчика іонізації та уникнення помилок розпалювання.
