Опис

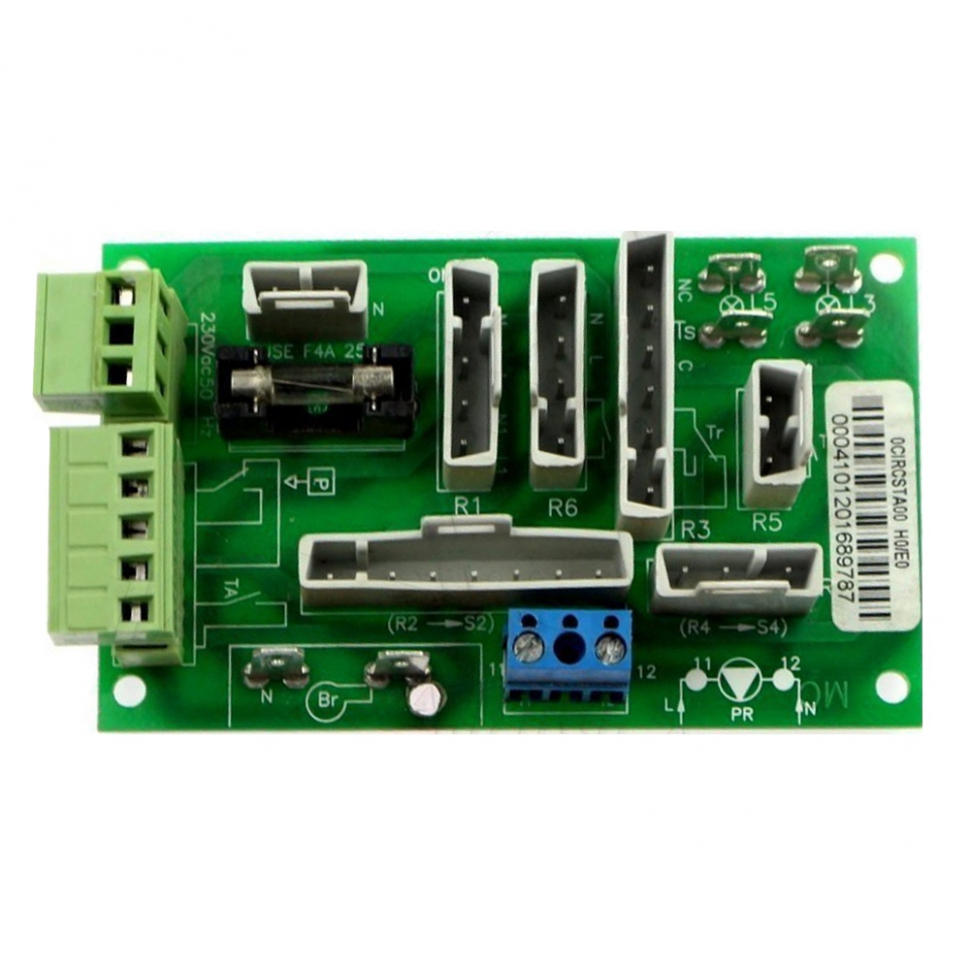

Плата управління газового котла Fondital Bali, Nova Florida Altair 6CIRCSTA00 - це центральний електронний блок, розроблений для керування підлоговими газовими котлами з чавунним або сталевим теплообмінником. Вона виконує роль головного контролера, який забезпечує автоматичне розпалювання пальника, контроль наявності полум'я та керування циркуляційними насосами контуру опалення та бойлера ГВП. Плата інтегрує в собі функції терморегуляції та захисту, запобігаючи перегріву теплоносія та замерзанню системи, а також забезпечує стабільну роботу обладнання в автоматичному режимі.
Технічні характеристики:
- Артикул виробника: 6CIRCSTA00 (може замінювати попередні ревізії серії CIRCSTA).
- Виробник: Nordgas (Італія) для Fondital Group.
- Тип котла: Підлоговий (атмосферний).
- Живлення: 230 В / 50 Гц.
- Керування: Аналогові регулятори та світлодіодна індикація стану.
Сумісність з котлами
Дана плата розроблена для лінійки підлогового обладнання концерну Fondital Group:
- Fondital Bali (моделі RTN, RTFS, BTN, BTFS потужністю від 18 до 48 кВт).
- Nova Florida Altair (моделі RTN, RTFS, BTN, BTFS).
- Сумісна з версіями котлів, що мають вбудований бойлер або призначені тільки для опалення з можливістю підключення зовнішнього водонагрівача.
Особливості встановлення
- Перед початком монтажу обов'язково повністю знеструмте котел, вимкнувши автомат живлення.
- Плата встановлюється у спеціальну пластикову касету на панелі керування; переконайтеся, що всі кнопки та ручки-потенціометри на передній панелі чітко увійшли в зачеплення з елементами на платі.
- При підключенні роз'ємів слід суворо дотримуватися схеми, особливо для силових ланцюгів насосів та електромагнітного газового клапана.
- Важливо перевірити правильність підключення датчиків температури (NTC) та термостата безпеки, щоб уникнути помилкових блокувань.
- Для захисту електронних компонентів від мережевих перепадів наполегливо рекомендується використовувати стабілізатор напруги.
- Обов'язково перевірте надійність заземлення корпусу котла, що є критично важливим для коректної роботи системи іонізаційного контролю полум'я.
- При встановленні на моделі з вбудованим бойлером перевірте положення конфігураційних перемикачів (якщо наявні) для активації пріоритету ГВП.
