Опис

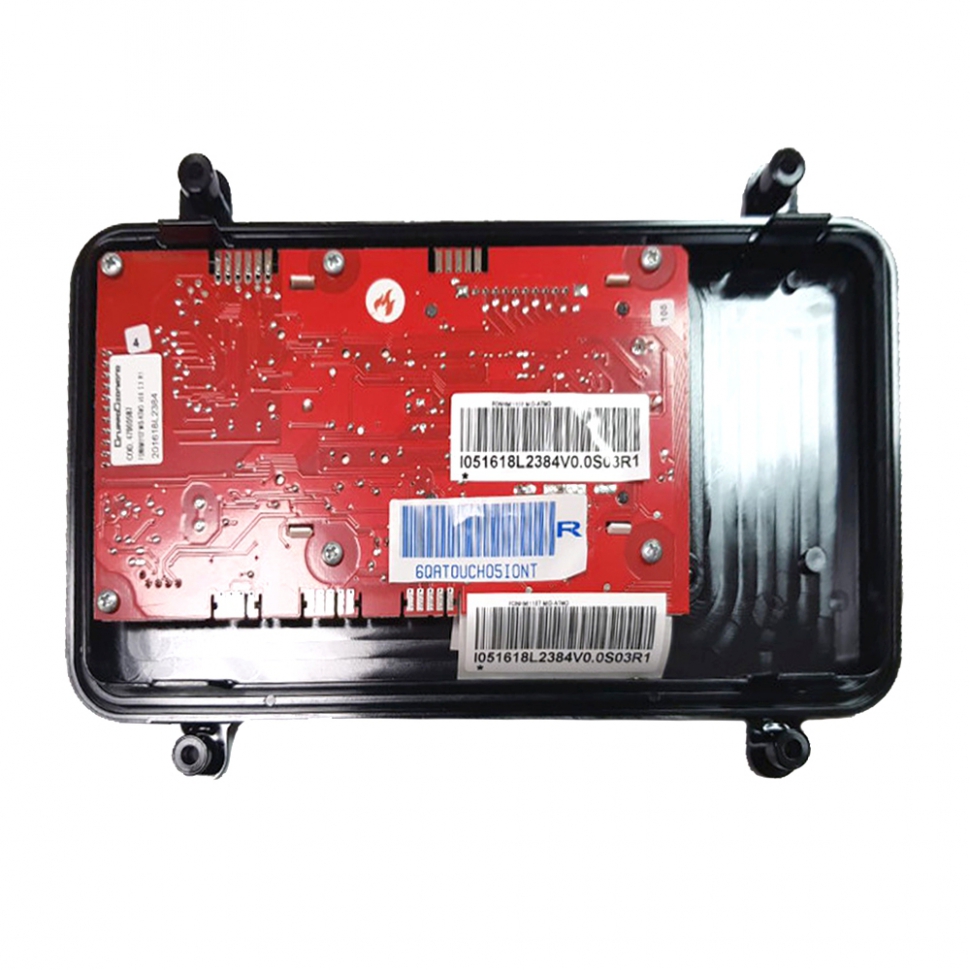

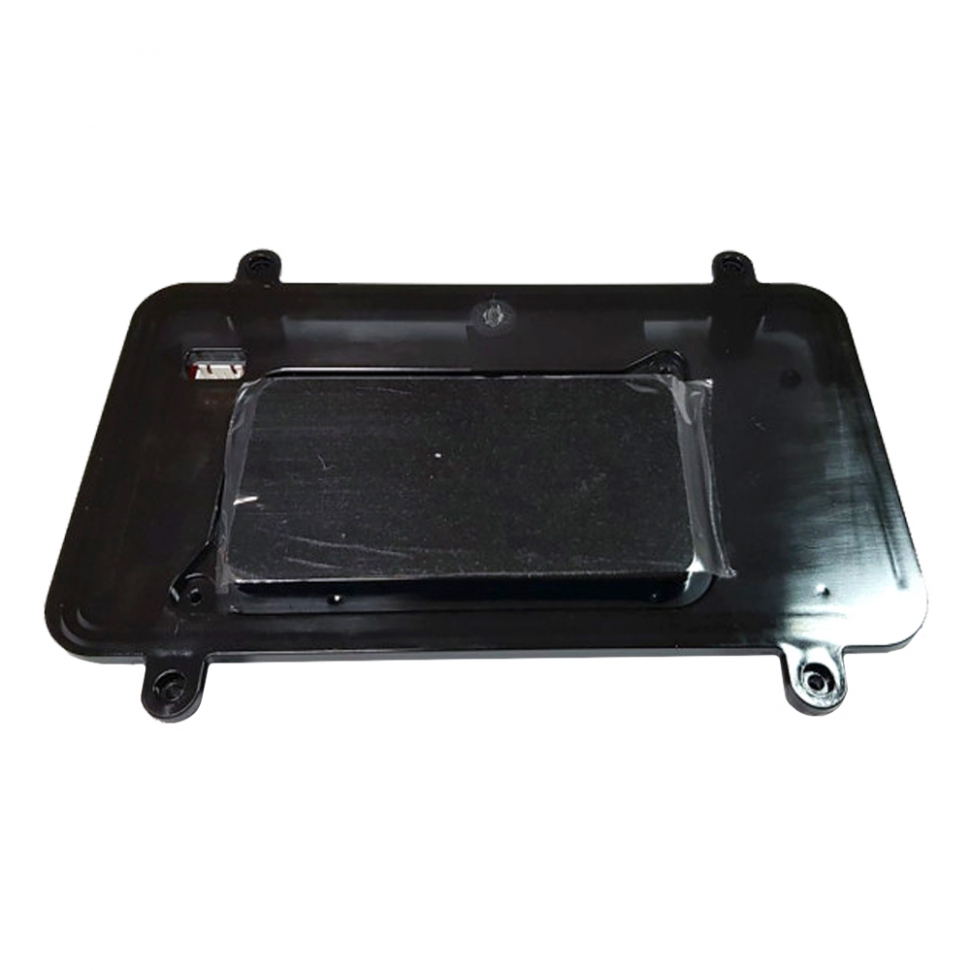

Плата дисплею Fondital Formentera, Nova Florida Virgo 6QATOUCH05 - це інноваційний інтерфейсний модуль із сенсорним керуванням («Touch Screen»), розроблений для преміальної лінійки конденсаційних котлів. Вона служить основним органом взаємодії користувача з обладнанням, забезпечуючи інтуїтивно зрозуміле налаштування режимів опалення та ГВП. Плата оснащена великим рідкокристалічним дисплеєм із підсвіткою, на якому відображаються графічні символи стану системи, поточна температура, тиск, а також детальні сервісні коди помилок для швидкої діагностики.
Технічні характеристики:
- Артикул виробника: 6QATOUCH05.
- Тип керування: Сенсорне (Capacitive Touch).
- Дисплей: Графічний LCD з білою або блакитною підсвіткою.
- Виробник: Nordgas (Італія) для Fondital Group.
- З’єднання: Цифровий шлейф для передачі даних на основну плату.
Сумісність з котлами
Ця сенсорна панель використовується в топових моделях конденсаційної техніки концерну Fondital Group:
- Fondital Formentera (моделі KC, KR, KRB потужністю 12, 24, 28, 32 кВт).
- Nova Florida Virgo (моделі KC, KR, KRB потужністю 12, 24, 28, 32 кВт).
- Сумісна з версіями котлів, що мають відповідне вікно в передній панелі під сенсорний інтерфейс.
Особливості встановлення
- Перед заміною обов'язково повністю знеструмте котел, від’єднавши його від мережі.
- Плата встановлюється в пази передньої пластикової панелі котла; переконайтеся, що сенсорна поверхня щільно прилягає до захисного скла/пластику без пилу та зазорів.
- Будьте вкрай обережні з плоским багатожильним шлейфом: уникайте гострих перегинів і переконайтеся в повній фіксації роз’єму в гнізді.
- Не торкайтеся електронних компонентів та доріжок плати руками без антистатичного захисту, щоб не пошкодити чутливі сенсорні контролери.
- При першому ввімкненні плата автоматично синхронізується з основною платою керування (6SCHEGAR27), проте може знадобитися вибір мови або одиниць вимірювання в налаштуваннях.
- Якщо після встановлення сенсор реагує некоректно, перевірте відсутність статичної напруги на корпусі котла та наявність якісного заземлення.
