Опис

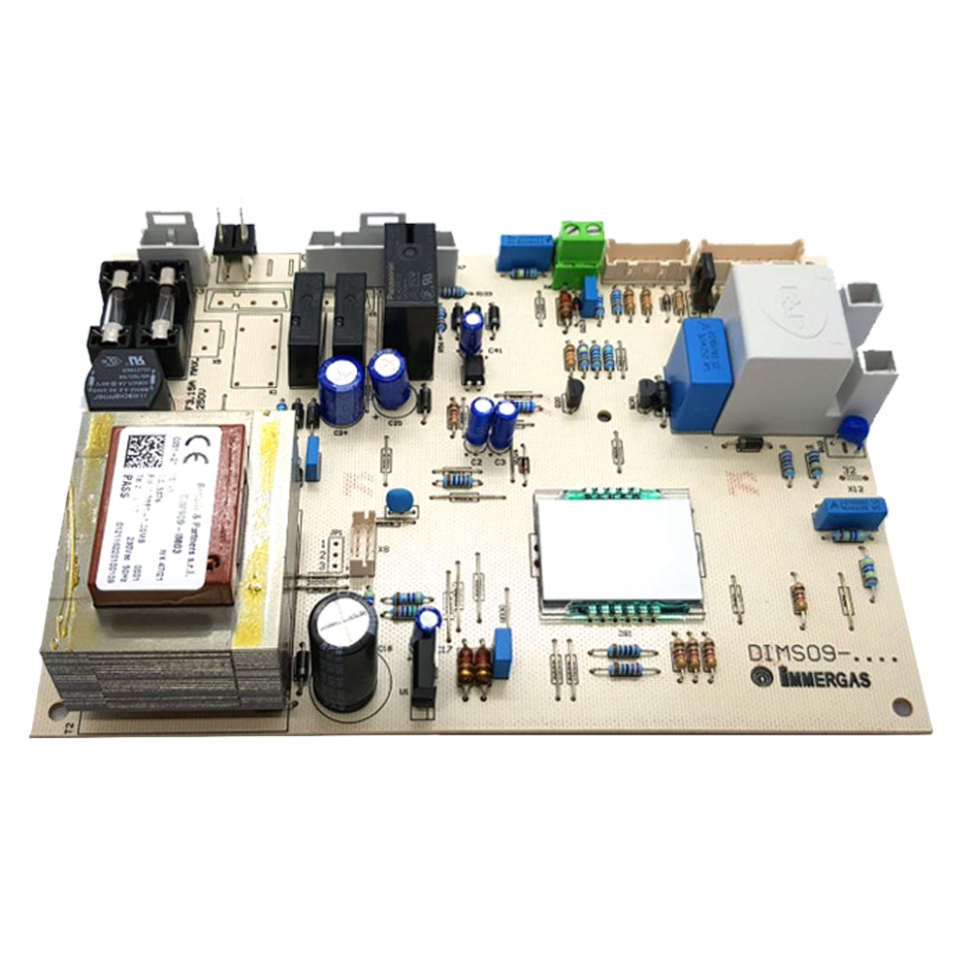

Плата управління Immergas Nike, Eolo Star 24 3E 1.025378 - це центральний електронний модуль, розроблений для керування настінними газовими котлами з бітермічним теплообмінником. Вона координує роботу всіх ключових вузлів: системи розпалювання, модуляції пальника, циркуляційного насоса та вентилятора. Плата оснащена інтегрованим рідкокристалічним дисплеєм, який відображає поточні параметри роботи та сервісні коди помилок, забезпечуючи зручне налаштування та швидку діагностику обладнання.
Технічні характеристики:
- Артикул виробника: 1.025378 (взаємозамінна з 1.028564).
- Виробник: Nordgas / Bertelli & Partners (Італія) для Immergas.
- Тип котла: Традиційні (конвекційні) з бітермічним теплообмінником.
- Живлення: 230 В / 50 Гц.
- Інтерфейс: Вбудований LCD-дисплей та кнопки керування.
Сумісність з котлами
Дана плата розроблена для найбільш популярної лінійки котлів бренду Immergas серії Star 3E:
- Immergas Eolo Star 24 3E (турбовані моделі із закритою камерою згоряння).
- Immergas Nike Star 24 3E (атмосферні моделі з відкритою камерою згоряння).
- Підходить для всіх модифікацій серії Star 3E, що мають цифровий дисплей та чотири кнопки керування.
Особливості встановлення
- Перед початком будь-яких робіт з електронікою обов’язково повністю знеструмте котел.

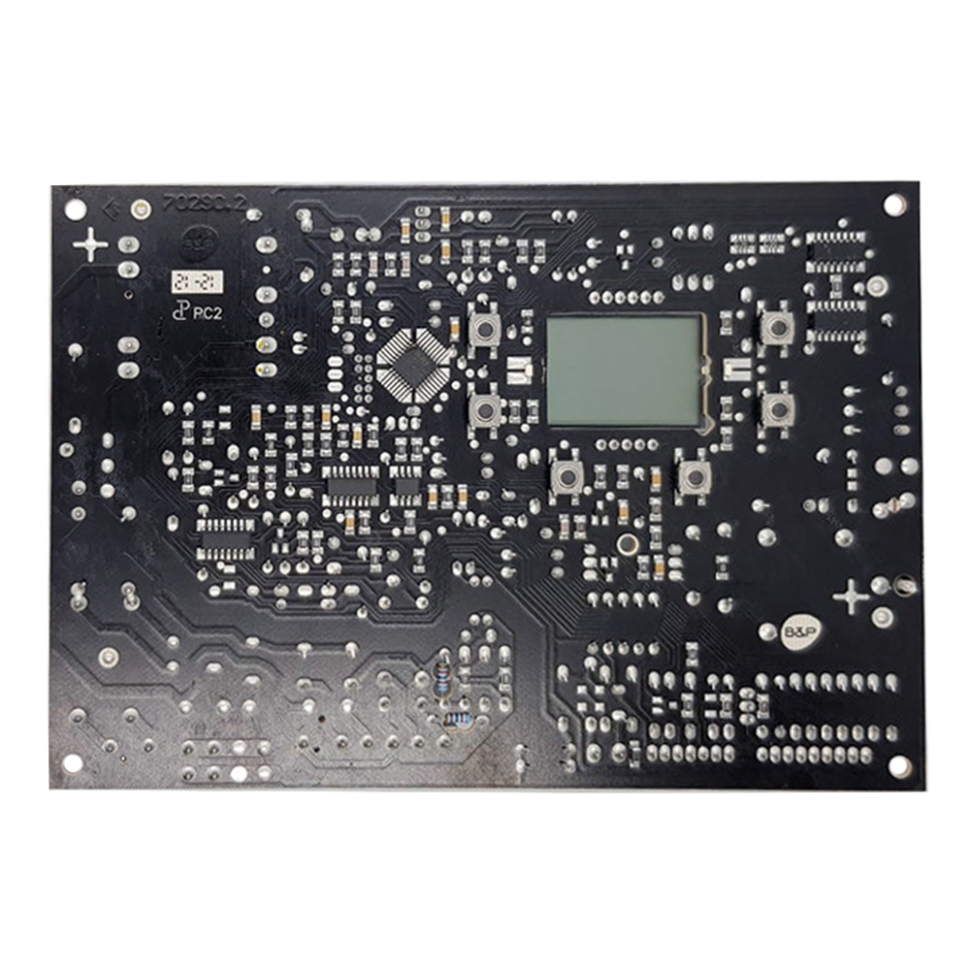

- Плата кріпиться у пластикові засувки панелі керування; важливо забезпечити точний збіг кнопок на корпусі з мікроперемикачами на самій платі.
- При підключенні роз'ємів слід суворо дотримуватися схеми, щоб не допустити переплутування датчиків NTC та високовольтних ліній розпалювання.
- Після фізичного монтажу плата потребує обов'язкового налаштування сервісних параметрів (конфігурація потужності та типу камери згоряння через сервісне меню).
- Наполегливо рекомендується використовувати стабілізатор напруги для захисту мікросхем від мережевих перепадів.
- Важливо перевірити надійність заземлення корпусу котла для коректної роботи датчика іонізації та запобігання помилкам розпалювання (помилка 01).
- Рекомендується уникати торкання відкритих доріжок плати руками без антистатичного захисту.
