Опис

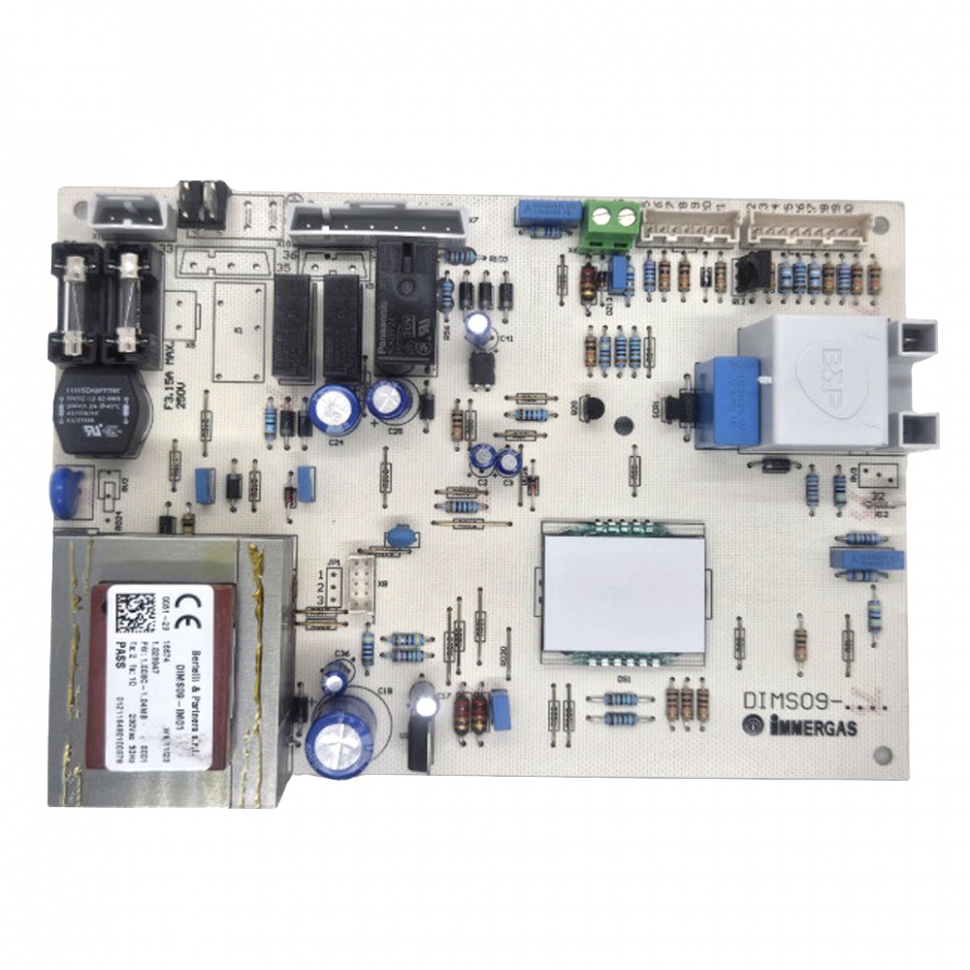

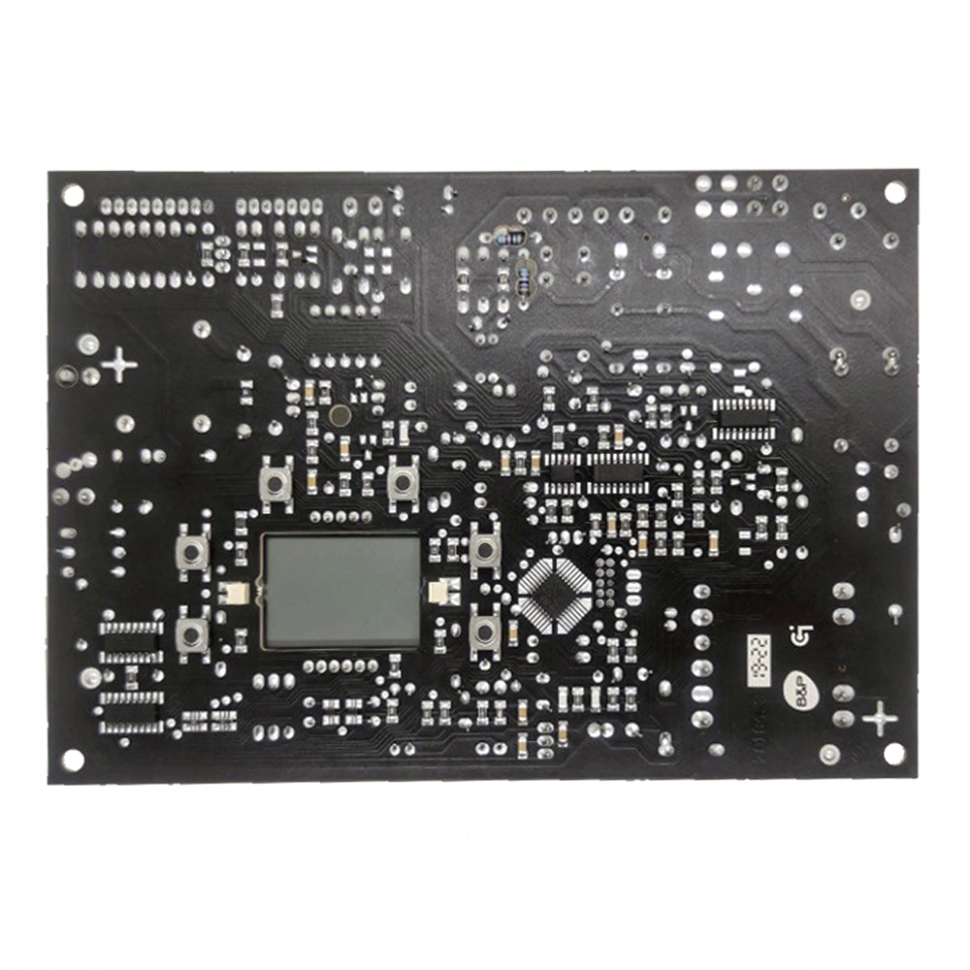

Плата управління Bertelli на газовий котел Immergas Eolo Star, Nike 1.023947 - це основний електронний модуль керування, призначений для перших поколінь котлів серії Star з цифровим дисплеєм. Вона виконує функцію центрального процесора, який координує роботу газового клапана, циркуляційного насоса, вентилятора та системи розпалювання. Плата забезпечує безперервний контроль іонізації полум'я та аналізує дані з датчиків NTC для підтримки заданої температури опалення та гарячого водопостачання. Вбудований РК-дисплей дозволяє користувачеві відстежувати режими роботи та сервісні коди помилок у реальному часі.
Технічні характеристики:
- Артикул виробника: 1.023947 (маркування Bertelli & Partners).
- Виробник: Bertelli & Partners (Італія) для Immergas.
- Тип котла: Традиційні (конвекційні) з бітермічним теплообмінником.
- Живлення: 230 В / 50 Гц.
- Індикація: Вбудований рідкокристалічний дисплей (LCD).
Сумісність з котлами
Дана плата розроблена для лінійки настінних котлів бренду Immergas з бітермічною гідравлічною схемою:
- Immergas Eolo Star 24 3E (турбовані моделі із закритою камерою).
- Immergas Nike Star 24 3E (атмосферні моделі з відкритою камерою).
- Сумісна з ранніми версіями серії 3E, що мають кнопкове керування та центральне розташування дисплея.
Особливості встановлення
- Перед початком будь-яких маніпуляцій з електронікою необхідно повністю знеструмити котел.
- Плата кріпиться у спеціальні пластикові засувки панелі керування; важливо забезпечити точний збіг кнопок корпусу з мікроперемикачами на платі.
- При підключенні штекерів слід суворо дотримуватися схеми, уникаючи перекосів контактів низьковольтних датчиків NTC та пресостату повітря.
- Після фізичного монтажу плата потребує обов'язкового налаштування сервісних параметрів (конфігурація потужності та типу камери згоряння через сервісне меню).
- Наполегливо рекомендується використовувати якісний стабілізатор напруги для захисту мікропроцесора від мережевих перепадів.
- Важливо перевірити надійність заземлення корпусу котла для коректної роботи датчика іонізації та запобігання помилкам розпалювання (помилка 01).
- Не рекомендується торкатися струмопровідних доріжок плати руками без антистатичного захисту.
