Опис

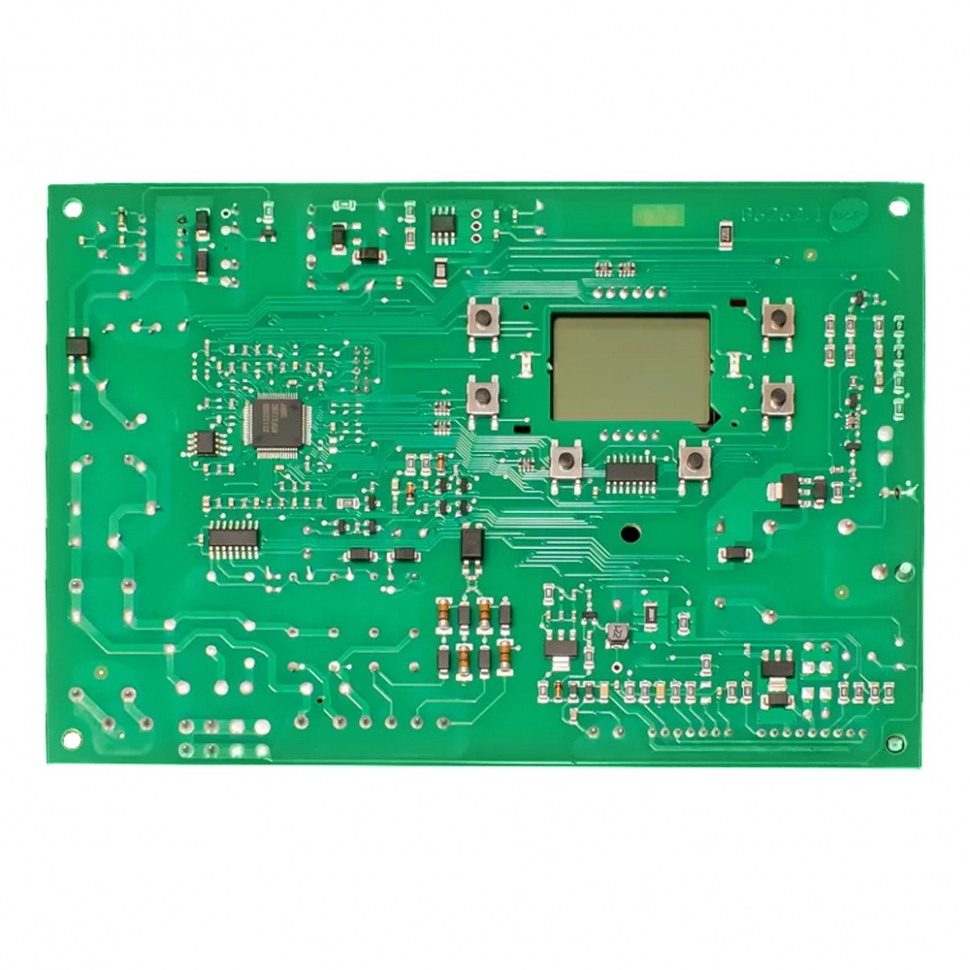

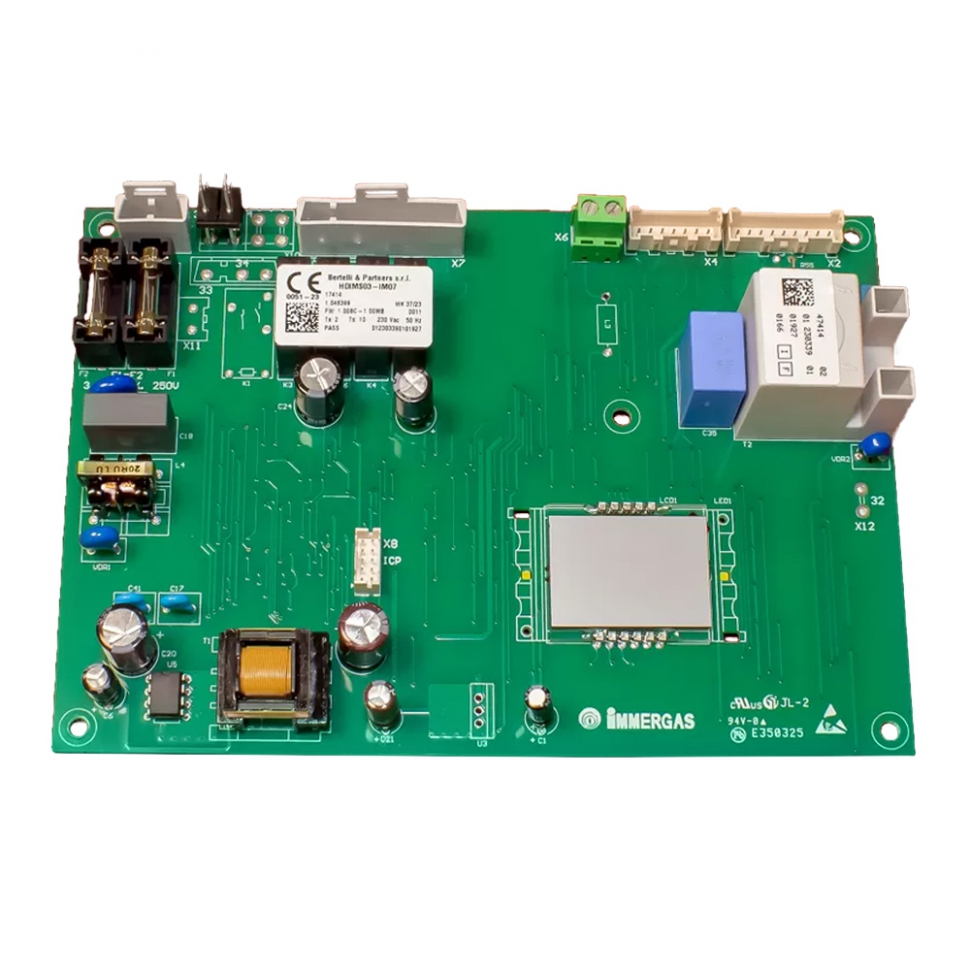

Плата управління Immergas Nike, Eolo Star 24 3E 1.048399 - це сучасний мікропроцесорний модуль, що є центральним вузлом керування настінними газовими котлами з бітермічним теплообмінником. Вона повністю контролює робочий цикл обладнання: від безпечного розпалювання та іонізаційного контролю полум'я до точної модуляції потужності залежно від запиту системи опалення чи ГВП. Плата забезпечує вивід робочих параметрів та сервісних кодів помилок на вбудований рідкокристалічний дисплей, гарантуючи стабільну роботу та багаторівневий захист вузлів котла.
Технічні характеристики:
- Артикул виробника: 1.048399 (нова ревізія, взаємозамінна з попередніми версіями серії Star 3E).
- Виробник: SIT Group / Nordgas (Італія) для Immergas.
- Тип котла: Традиційні (конвекційні) з бітермічним теплообмінником.
- Живлення: 230 В / 50 Гц.
- Інтерфейс: Пряме підключення до LCD-дисплея та кнопок керування.
Сумісність з котлами
Дана плата розроблена для найбільш масової лінійки котлів бренду Immergas з цифровим керуванням:
- Immergas Eolo Star 24 3E (турбовані моделі із закритою камерою згоряння).
- Immergas Nike Star 24 3E (атмосферні моделі з відкритою камерою згоряння).
- Сумісна з версіями котлів, що мають чотири кнопки керування на панелі та центральний дисплей.
Особливості встановлення
- Перед початком будь-яких робіт з електронікою необхідно повністю знеструмити котел.
- Плата кріпиться в пластикові засувки панелі керування; важливо забезпечити точний збіг кнопок на корпусі з мікроперемикачами на самій платі.
- При підключенні роз'ємів слід суворо дотримуватися схеми, уникаючи перекосів контактів низьковольтних датчиків NTC та пресостату.
- Після фізичного монтажу плата потребує обов'язкового налаштування сервісних параметрів (конфігурація потужності та типу камери згоряння через сервісне меню).
- Наполегливо рекомендується використовувати стабілізатор напруги для захисту мікросхем від мережевих перепадів.
- Важливо перевірити надійність заземлення корпусу котла для коректної роботи датчика іонізації та запобігання помилкам розпалювання (помилка 01).
- Не торкайтеся відкритих доріжок плати руками без антистатичного захисту, щоб уникнути пошкодження статичною електрикою.
