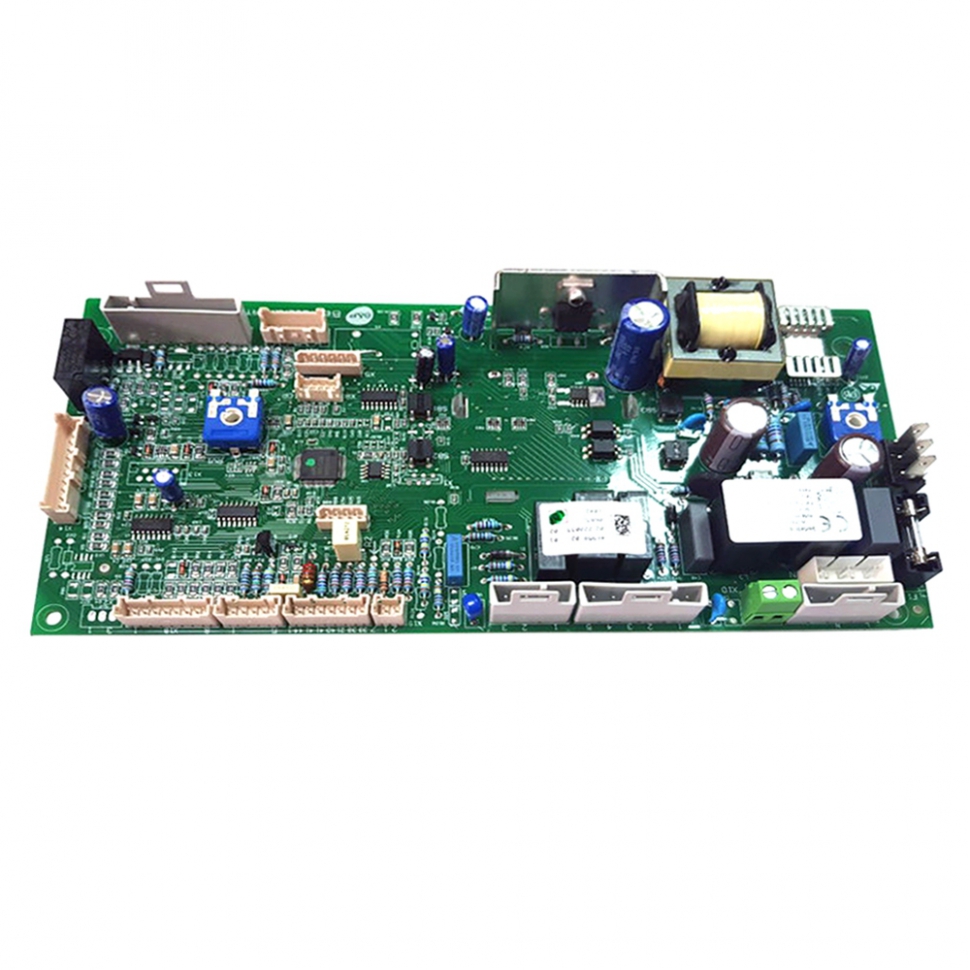

Плата управління HDIMS10-IM01 Immergas Victrix 26 2I 3.029202, 1.038389, 1.030888, 1.034123 - це високотехнологічний мікропроцесорний модуль, розроблений спеціально для керування конденсаційними котлами з повним попереднім змішуванням (Premix). Вона координує роботу модульованого вентилятора, електронного газового клапана та циркуляційного насоса, забезпечуючи максимальну енергоефективність і низький рівень викидів. Плата безперервно аналізує дані з датчиків температури (NTC) та іонізації полум'я, підтримуючи оптимальний процес згоряння та забезпечуючи багаторівневий захист усіх вузлів котла.
Технічні характеристики:
- Артикули виробника: 3.029202 (основний ремкомплект), 1.038389, 1.030888, 1.034123.
- Маркування на платі: HDIMS10-IM01.
- Виробник: SIT Group (Італія) для Immergas.
- Тип котла: Конденсаційний.
- Живлення: 230 В / 50 Гц.
- Протокол зв'язку: Підтримка цифрових інтерфейсів та зовнішніх регуляторів.
Сумісність з котлами
Дана плата є основним керуючим пристроєм для конденсаційної лінійки бренду Immergas:
- Immergas Victrix 26 2 I (моделі з роздільними теплообмінниками).
- Immergas Victrix 26 kw (у відповідних модифікаціях).
- Сумісна з версіями котлів, що мають цифрову панель керування та потребують точного контролю частоти обертів вентилятора.
Особливості встановлення
- Перед початком заміни модуля необхідно повністю знеструмити котел та перекрити подачу газу.
- Плата встановлюється в захисний пластиковий кожух; важливо забезпечити надійну фіксацію всіх клемних колодок та відсутність вологи всередині боксу.
- При підключенні низьковольтних шлейфів до вентилятора та датчиків уникайте сильних перегинів та перекосів контактів.
- Після фізичного монтажу плата потребує обов'язкового налаштування сервісних параметрів (конфігурації під конкретну потужність та тип газу через сервісне меню).
- Наполегливо рекомендується використовувати якісний стабілізатор напруги, оскільки конденсаційна електроніка SIT вкрай чутлива до мережевих коливань.
- Важливо перевірити надійність заземлення котла, що є критичним для коректної роботи датчика іонізації та системи контролю згоряння.
- Після запуску може знадобитися калібрування газового клапана згідно з інструкцією виробника.
