Опис

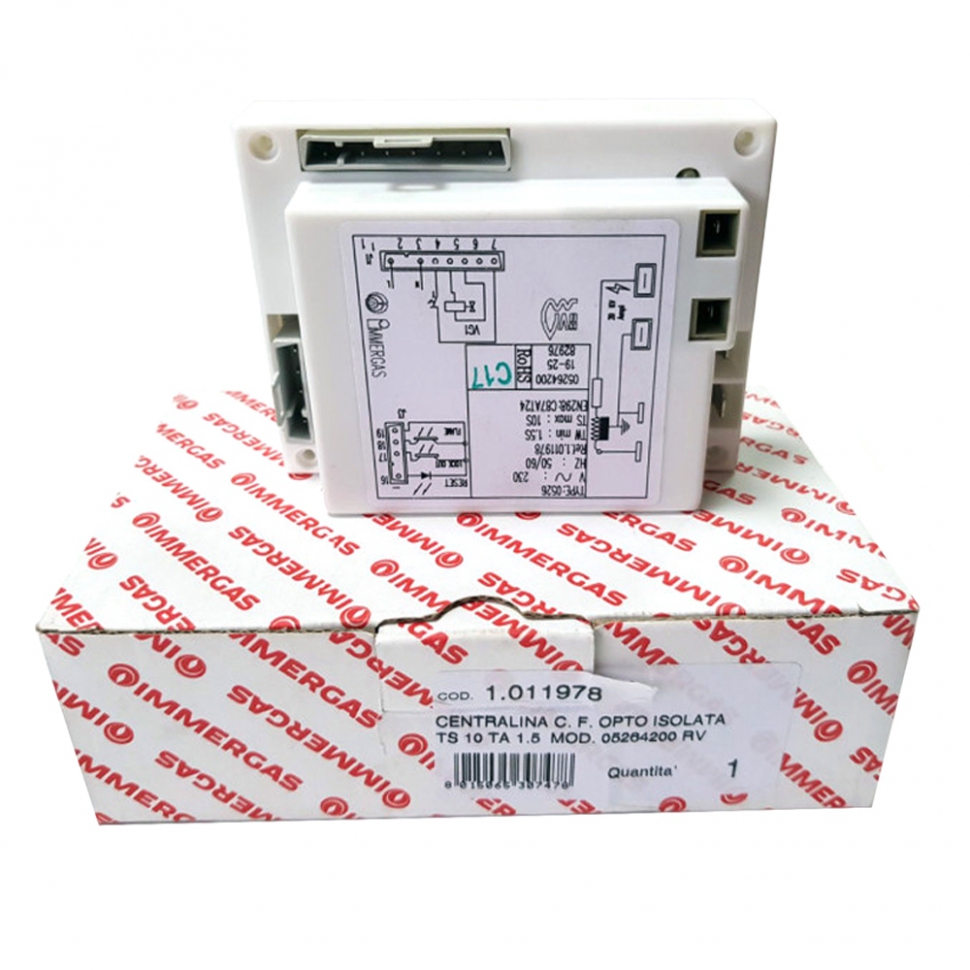

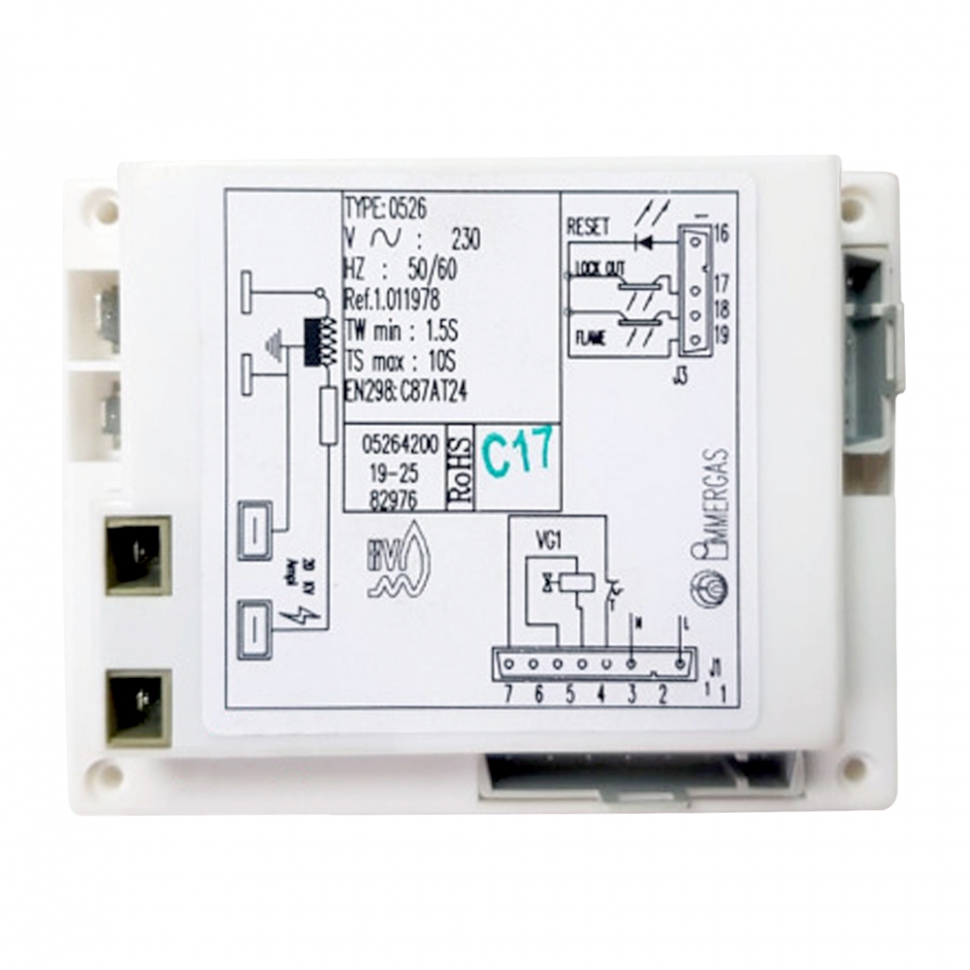

Плата підпалу Immergas Victrix 20/27 1.011978 - це спеціалізований електронний блок, призначений для генерації високовольтної іскри та контролю наявності полум'я в конденсаційних котлах перших поколінь. Модуль працює в парі з основною платою керування, забезпечуючи безпечний старт пальника та миттєве перекриття газу у разі згасання вогню. Завдяки високій точності іонізаційного контролю, плата підтримує стабільну роботу котла навіть при мінімальній потужності модуляції.
Технічні характеристики:
- Артикул виробника: 1.011978.
- Виробник: Bertelli & Partners / SIT (Італія).
- Тип котла: Конденсаційний (з попереднім змішуванням).
- Функції: Розпалювання (Ignition) та контроль іонізації (Detection).
- Живлення: 230 В / 50 Гц (через основну плату).
Сумісність з котлами
Цей модуль підпалу використовується в конденсаційній лінійці бренду Immergas:
- Immergas Victrix 20 (перші серії).
- Immergas Victrix 27.
- Immergas Victrix Superior 32.
- Сумісна з моделями, де блок розпалювання винесений в окремий корпус (найчастіше встановлюється безпосередньо на газовий клапан або поруч із вентилятором).
Особливості встановлення
- Перед початком заміни обов'язково повністю знеструмте котел та перекрийте подачу газу.
- Плата кріпиться за допомогою гвинта до корпусу газового клапана або спеціального кронштейна; переконайтеся у щільності прилягання роз'ємів.
- При підключенні високовольтного кабелю розпалювання перевірте цілісність його ізоляції, щоб уникнути пробою іскри на корпус.
- Важливо дотримуватися полярності підключення живлення (L — фаза, N — нуль), оскільки від цього залежить коректність роботи датчика іонізації.
- Перевірте стан електродів розпалювання та контролю полум'я: вони мають бути чистими та правильно виставленими відносно пальника.
- Обов'язково перевірте надійність заземлення котла, оскільки плата чутлива до статичної напруги та «паразитних» струмів.
