Опис

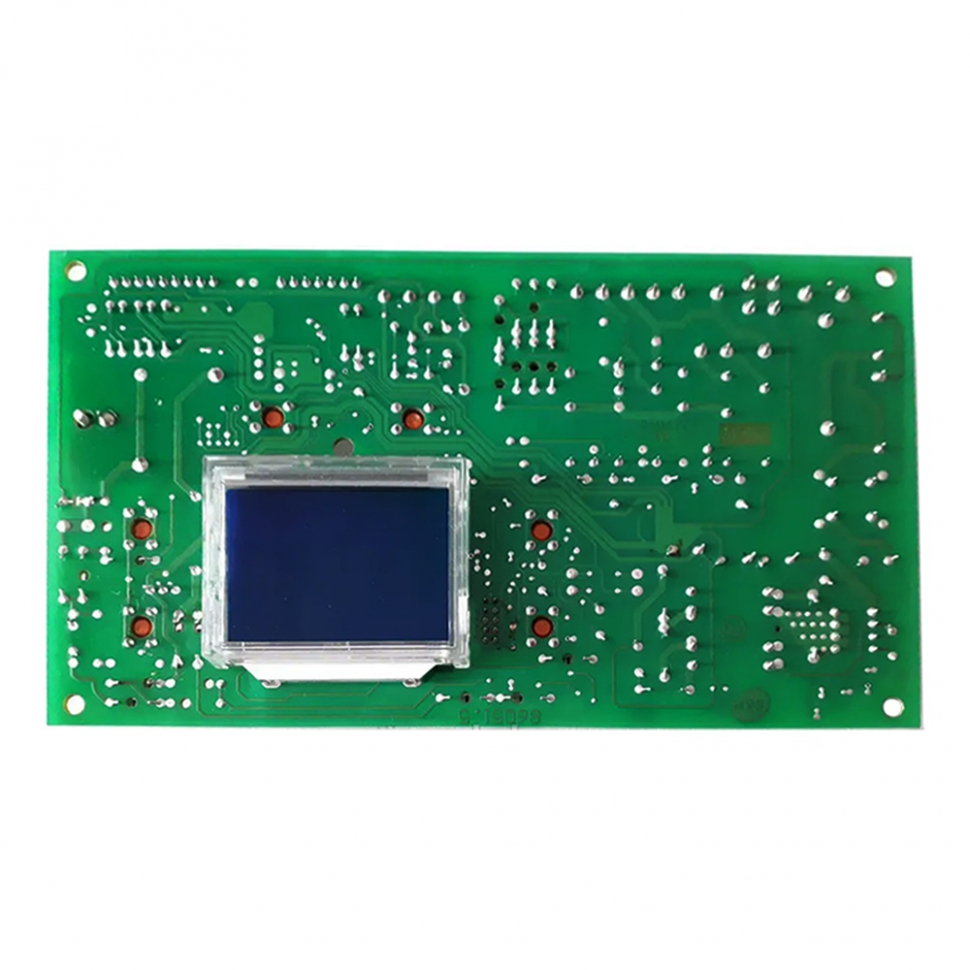

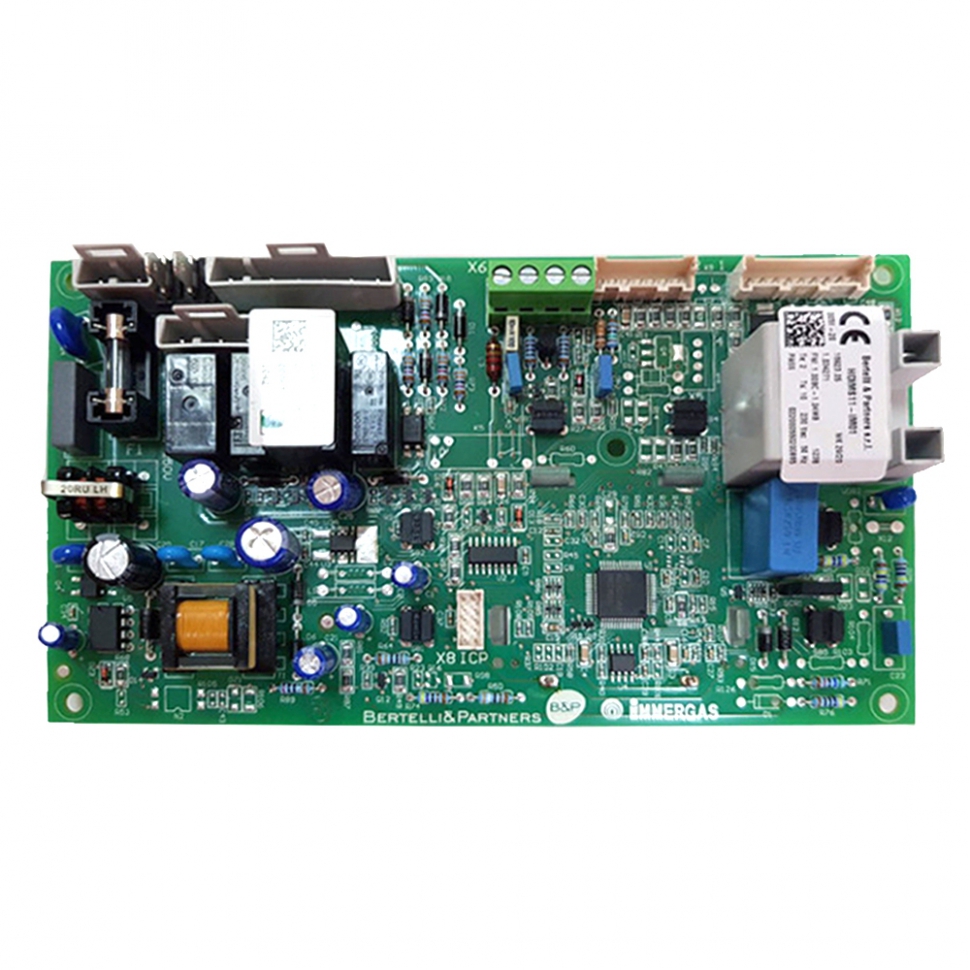

Плата керування для котла Immergas Mini Nike 24 3E, Eolo Mini 24 3 E 1.034271 - це основний мікропроцесорний модуль керування, розроблений для лінійки котлів з роздільними теплообмінниками та цифровим інтерфейсом. Вона забезпечує повний цикл роботи обладнання: від розпалювання та іонізаційного контролю полум'я до керування триходовим клапаном, насосом та вентилятором. Плата підтримує точну модуляцію потужності в режимах опалення та ГВП, аналізуючи дані з датчиків NTC, та виводить сервісну інформацію на рідкокристалічний дисплей.
Технічні характеристики:
- Артикул виробника: 1.034271 (взаємозамінна з попередніми ревізіями серії 3E).
- Виробник: Nordgas / SIT (Італія) для Immergas.
- Тип котла: Традиційні (конвекційні) з роздільними теплообмінниками.
- Живлення: 230 В / 50 Гц.
- Індикація: Підтримка роботи з вбудованим LCD-дисплеєм.
Сумісність з котлами
Дана плата розроблена для третього покоління серії Mini (моделі з дисплеєм та кнопками) бренду Immergas:
- Immergas Mini Eolo 24 3E (турбована модель із закритою камерою).
- Immergas Mini Nike 24 3E (атмосферна модель з відкритою камерою).
- Immergas Mini Eolo 28 3E.
- Сумісна з версіями котлів, що мають цифрове керування та роздільну гідравлічну групу.
Особливості встановлення
- Перед початком монтажу необхідно повністю знеструмити котел та перекрити газ.
- Плата встановлюється в пластиковий захисний корпус панелі керування; важливо забезпечити точний збіг кнопок на лицьовій панелі з мікроперемикачами на платі.
- При підключенні штекерів слід суворо дотримуватися схеми, уникаючи перекосів контактів низьковольтних ліній датчиків NTC та пресостату.
- Після фізичного встановлення плата потребує обов'язкового програмування сервісних параметрів (конфігурація потужності, типу камери згоряння та режиму роботи насоса).
- Наполегливо рекомендується використовувати стабілізатор напруги для захисту мікросхем від мережевих перепадів.
- Важливо перевірити надійність заземлення корпусу котла для коректної роботи датчика іонізації та запобігання помилкам розпалювання (помилка 01).
