Опис

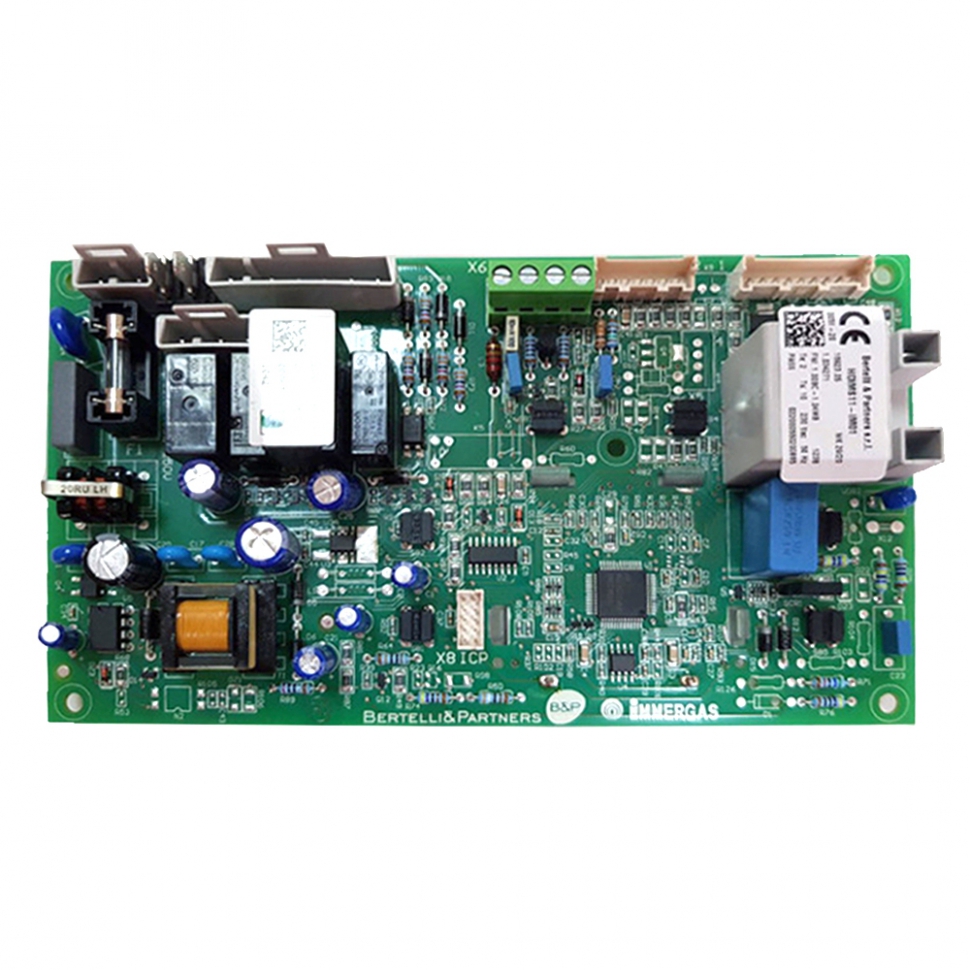

Плата керування для котла Alpha CM 1.034271 - це основний електронний модуль керування, який забезпечує повну автоматизацію та контроль роботи газового настінного котла. Вона відповідає за логіку роботи системи: від безпечного розпалювання пальника до безперервної модуляції потужності залежно від потреб опалення та ГВП. Плата збирає дані з датчиків температури, тиску та протоку, керує роботою циркуляційного насоса, вентилятора та триходового клапана, забезпечуючи стабільну експлуатацію та миттєве виявлення несправностей.
Технічні характеристики:
- Артикул виробника: 1.034271 (може маркуватися як 1.034271-1).
- Виробник: Nordgas / SIT (Італія).
- Тип котла: Традиційні (конвекційні) з роздільними теплообмінниками.
- Живлення: 230 В / 50 Гц.

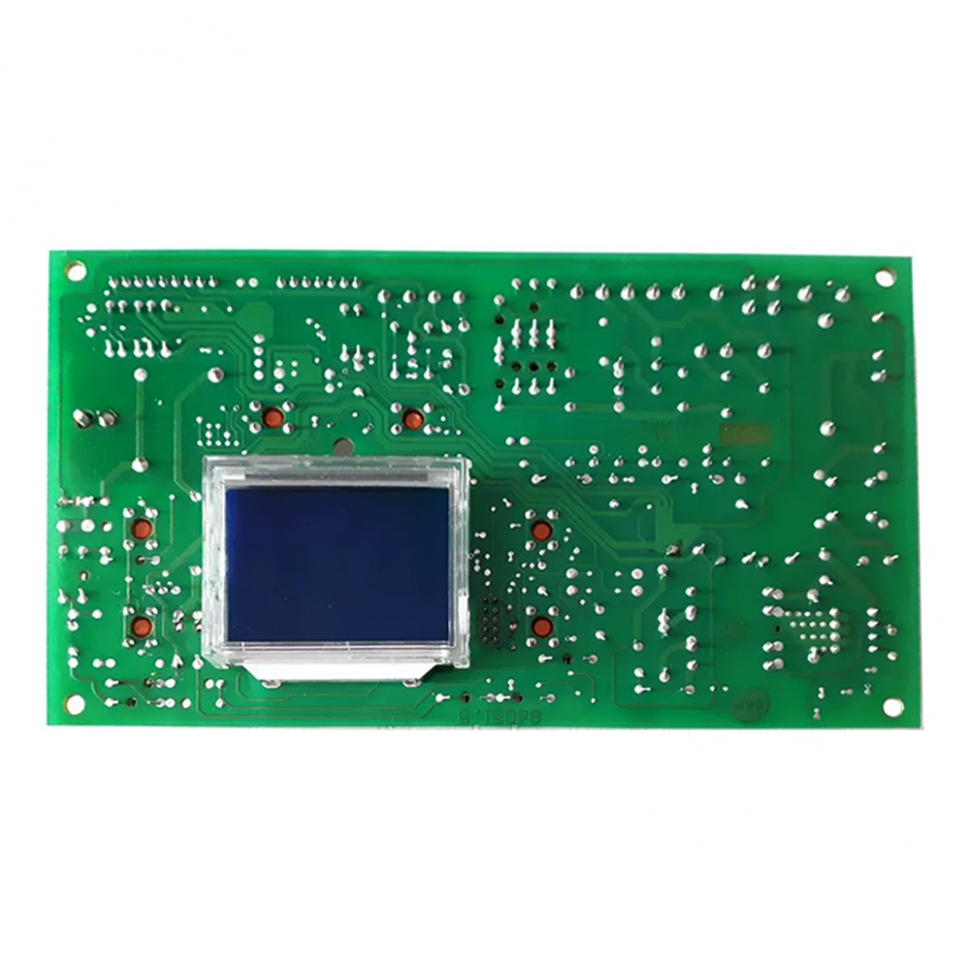

- Сумісність з інтерфейсом: Підтримка роботи з рідкокристалічним дисплеєм (LCD).
Сумісність з котлами
Дана плата є універсальною для певних лінійок котлів, що випускаються концерном Immergas Group під різними брендами:
- Alpha CM (моделі 24, 28 кВт).
- Immergas Mini Eolo/Nike 24 3E (повна взаємозамінність за артикулом).
- Сумісна з турбованими (Eolo/F) та атмосферними (Nike/C) версіями з цифровим керуванням.
Особливості встановлення
- Перед початком будь-яких робіт з електронікою необхідно повністю знеструмити котел.
- Плата кріпиться в пластиковий захисний кожух панелі керування за допомогою засувок.
- При підключенні штекерів слід суворо дотримуватися схеми, уникаючи перекосів контактів низьковольтних датчиків NTC та пресостату.
- Після фізичного монтажу плата потребує обов'язкового налаштування сервісних параметрів (конфігурація потужності та типу камери згоряння через сервісне меню).
- Для захисту мікросхем від перепадів напруги наполегливо рекомендується використовувати якісний стабілізатор напруги.
- Важливо перевірити надійність заземлення корпусу котла для коректної роботи датчика іонізації та запобігання помилкам розпалювання (помилка "01").
- Рекомендується не торкатися відкритих доріжок плати руками без антистатичного захисту.
