Опис

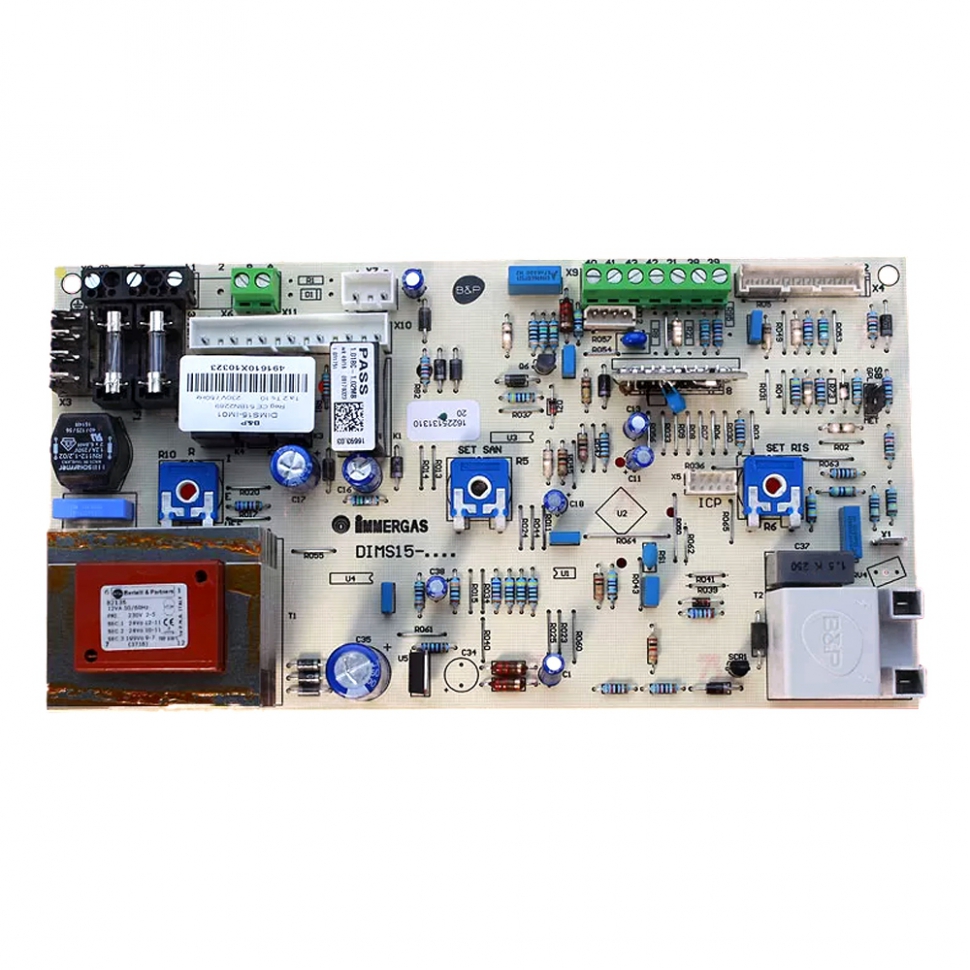

Плата керування Immergas Mini kw Special, Avio, Zeus 24 кВт 1.025995, 1.031751 - це основний електронний модуль, розроблений для керування котлами з вбудованим бойлером або специфічними гідравлічними схемами. Вона забезпечує складну логіку пріоритету ГВП, керує роботою триходового клапана, насоса та пальника. Плата оснащена системою іонізаційного контролю полум'я та захисними алгоритмами, що запобігають перегріву бойлера та замерзанню системи опалення. Модуль підтримує постійну модуляцію потужності для максимального комфорту при стабільному споживанні газу.
Технічні характеристики:
- Артикул виробника: 1.025995 (взаємозамінна з 1.031751).
- Виробник: Nordgas / Bertelli & Partners (Італія) для Immergas.
- Тип котла: Традиційні (конвекційні) з вбудованим бойлером або роздільними теплообмінниками.
- Живлення: 230 В / 50 Гц.
- Особливість: Підтримка роботи з датчиками температури бойлера (NTC).
Сумісність з котлами
Дана плата призначена для настінних та підлогових моделей бренду Immergas потужністю 24 кВт:
- Immergas Mini Eolo/Nike 24 kw Special (моделі з оновленою логікою).
- Immergas Avio 24 kw (моделі з вбудованим бойлером з нержавіючої сталі).
- Immergas Zeus 24 kw (турбовані моделі з накопичувальним баком).
- Сумісна з версіями котлів, що мають аналогове керування (ручки-регулятори) та світлодіодну індикацію.
Особливості встановлення
- Перед початком заміни обов'язково повністю знеструмте котел.
- Плата монтується в пластиковий захисний кожух панелі керування за допомогою засувок.
- При підключенні роз'ємів слід суворо дотримуватися схеми, особливо для датчиків бойлера та термостата перегріву.
- Після фізичного монтажу необхідно перевірити положення мікроперемикачів (DIP-перемикачів) для конфігурації типу камери згоряння та наявності бойлера.
- Для захисту мікросхем від мережевих перепадів наполегливо рекомендується використовувати якісний стабілізатор напруги.
- Важливо забезпечити надійне заземлення корпусу котла для стабільної роботи контуру іонізації та уникнення помилок розпалювання.
- Рекомендується перевірити опір датчиків NTC перед першим запуском нової плати.
