Опис

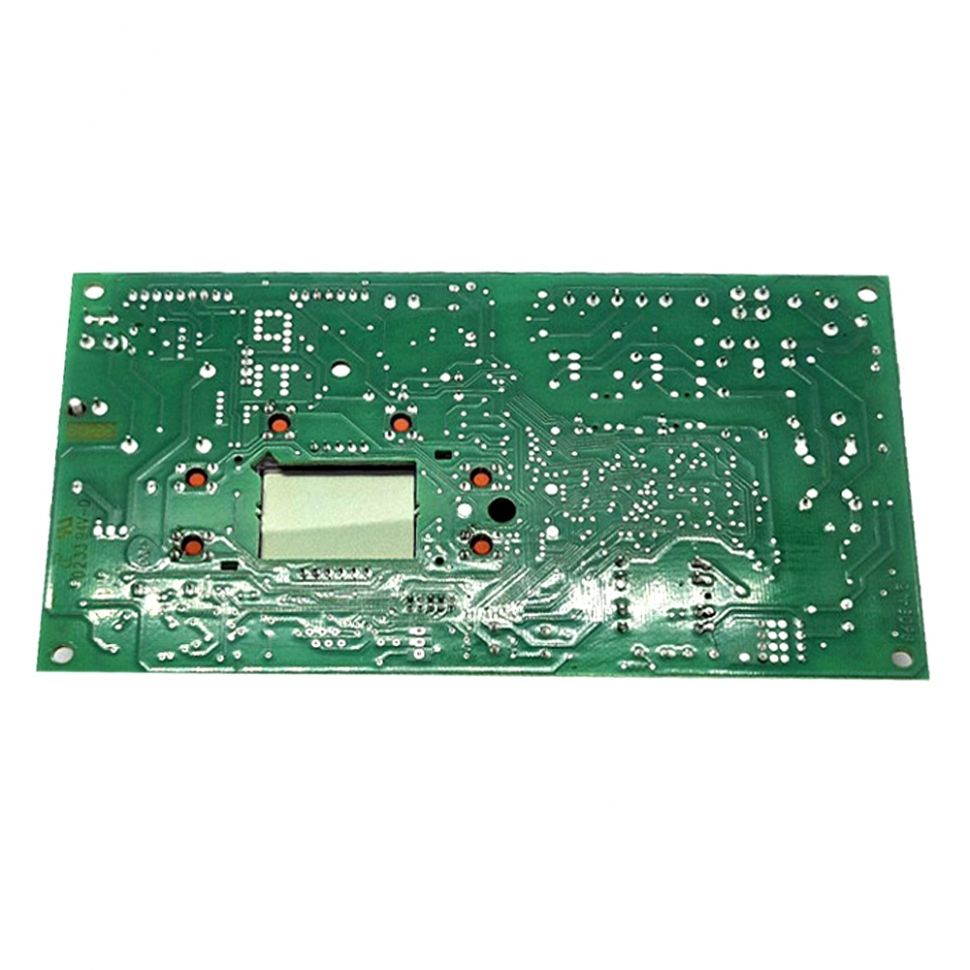

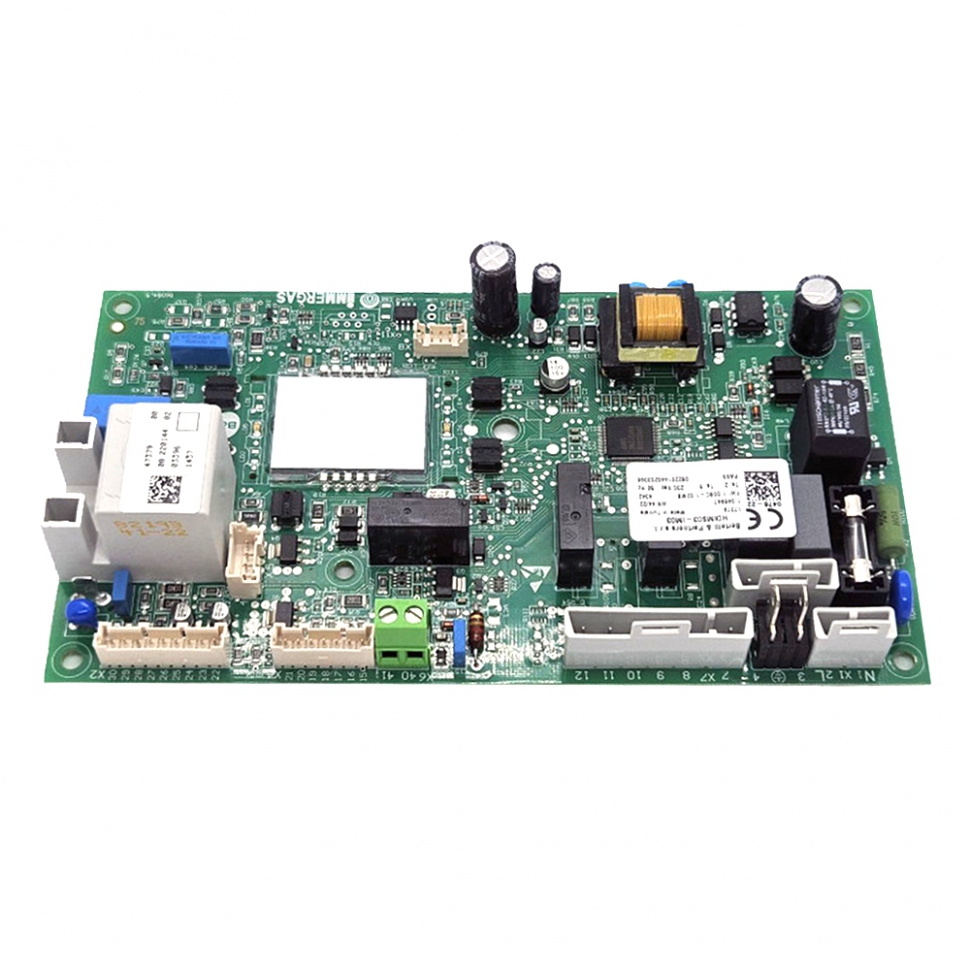

Плата керування HDIMS03-IM03 на газовий котел Immergas Mythos 24 2E 1.046947 - це основний мікропроцесорний блок, розроблений для повної автоматизації роботи настінного газового котла. Вона координує всі функціональні вузли: систему запалювання, модуляцію газового клапана, роботу циркуляційного насоса та вентилятора. Плата забезпечує високу точність підтримки температури в контурах опалення та ГВП, а вбудована логіка безпеки миттєво реагує на сигнали датчиків тяги, перегріву та тиску, виводячи відповідні сервісні коди на дисплей.
Технічні характеристики:
- Артикул виробника: 1.046947 (маркування на платі HDIMS03-IM03).
- Виробник: SIT Group (Італія) для Immergas.
- Тип котла: Традиційні (конвекційні) з роздільними теплообмінниками.
- Живлення: 230 В / 50 Гц.
- Тип індикації: Пряме підключення до вбудованого рідкокристалічного дисплея.
Сумісність з котлами
Ця плата розроблена спеціально для другого покоління серії Mythos бренду Immergas:
- Immergas Mythos 24 2E (турбована модель із закритою камерою згоряння).
- Immergas Nike Mythos 24 2E (атмосферна модель з відкритою камерою).
- Сумісна з версіями котлів, що мають оновлений інтерфейс керування (кнопкова панель з дисплеєм).
Особливості встановлення
- Перед початком будь-яких робіт обов'язково повністю знеструмте котел.
- Плата встановлюється в пластиковий бокс панелі керування; важливо забезпечити точний збіг кнопок на корпусі з мікроперемикачами на платі.
- При підключенні штекерів слід суворо дотримуватися схеми, уникаючи перекосів контактів низьковольтних датчиків NTC.
- Після фізичного монтажу плата потребує перевірки та, за необхідності, налаштування сервісних параметрів (конфігурація потужності та типу газу через сервісне меню).
- Для захисту мікропроцесора від мережевих перепадів наполегливо рекомендується використовувати стабілізатор напруги.
- Важливо перевірити якість заземлення корпусу котла для коректної роботи датчика іонізації та запобігання помилкам розпалювання.
