Опис

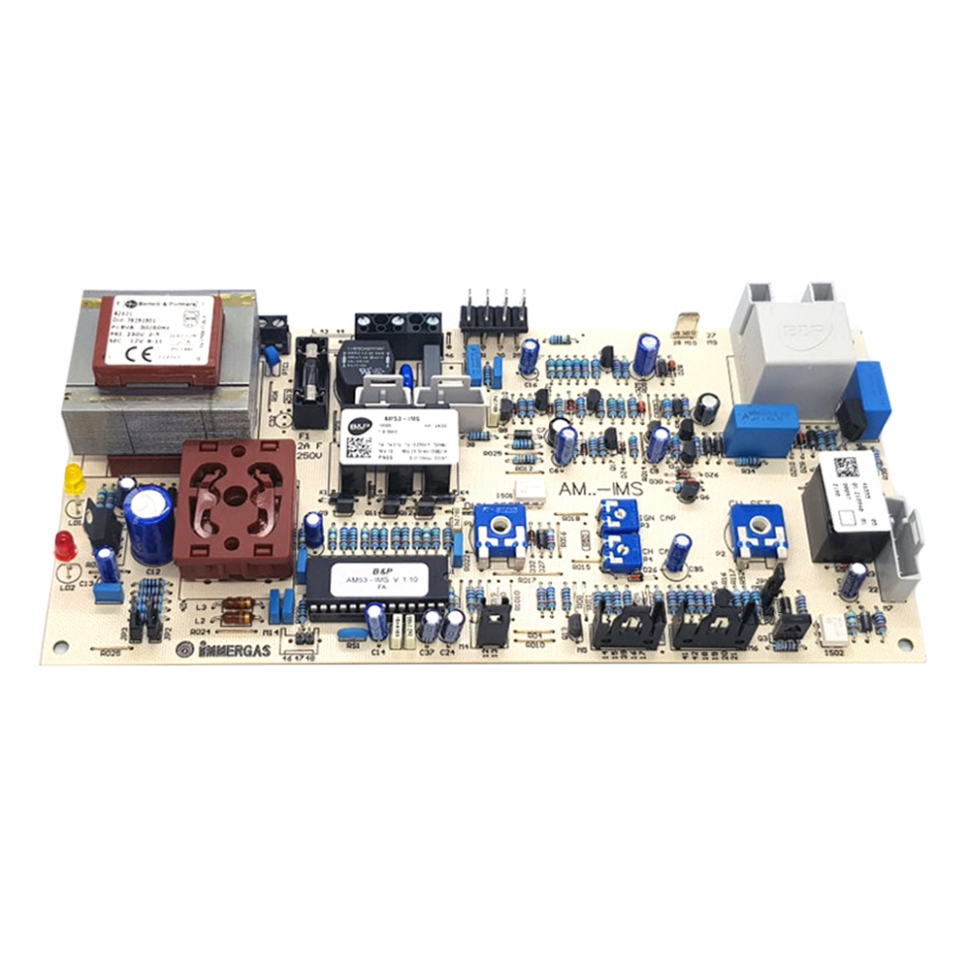

Плата керування AM53-IMS на газовий котел Immergas Nike Eolo Star 1.015643 - це центральний електронний модуль, призначений для керування настінними газовими котлами з бітермічним теплообмінником. Вона контролює всі робочі процеси: розпалювання пальника, іонізаційний контроль полум'я, модуляцію потужності, а також роботу циркуляційного насоса та вентилятора (для турбованих моделей). Плата оснащена вбудованою системою самодіагностики, яка миттєво реагує на сигнали датчиків безпеки та виводить сервісні коди помилок на рідкокристалічний дисплей.
Технічні характеристики:
- Артикул виробника: 1.015643 (маркування на платі AM53-IMS).
- Виробник: Bertelli & Partners / Nordgas (Італія) для Immergas.
- Тип котла: Традиційні (конвекційні) з бітермічним теплообмінником.
- Живлення: 230 В / 50 Гц.
- Індикація: Вбудований LCD-дисплей.
Сумісність з котлами
Ця плата є основною для популярної серії котлів бренду Immergas з цифровим дисплеєм:
- Immergas Eolo Star 24 3E (турбована модель із закритою камерою).
- Immergas Nike Star 24 3E (атмосферна модель з відкритою камерою).
- Сумісна з версіями котлів, де управління здійснюється за допомогою кнопок (моделі 3E).
Особливості встановлення
- Перед початком будь-яких маніпуляцій з електронікою обов’язково повністю знеструмте котел.
- Плата кріпиться у пластиковий корпус панелі керування; важливо забезпечити точний збіг кнопок на лицьовій панелі з мікроперемикачами на платі.
- При підключенні штекерів слід суворо дотримуватися схеми, щоб не допустити переплутування датчиків NTC та високовольтних ліній розпалювання.
- Після фізичного монтажу плата потребує налаштування сервісних параметрів (конфігурація потужності та типу камери згоряння через сервісне меню).
- Для захисту мікропроцесора від мережевих перепадів наполегливо рекомендується використовувати стабілізатор напруги.
- Важливо перевірити надійність заземлення корпусу котла для коректної роботи датчика іонізації полум'я та запобігання помилкам "01".
