Опис

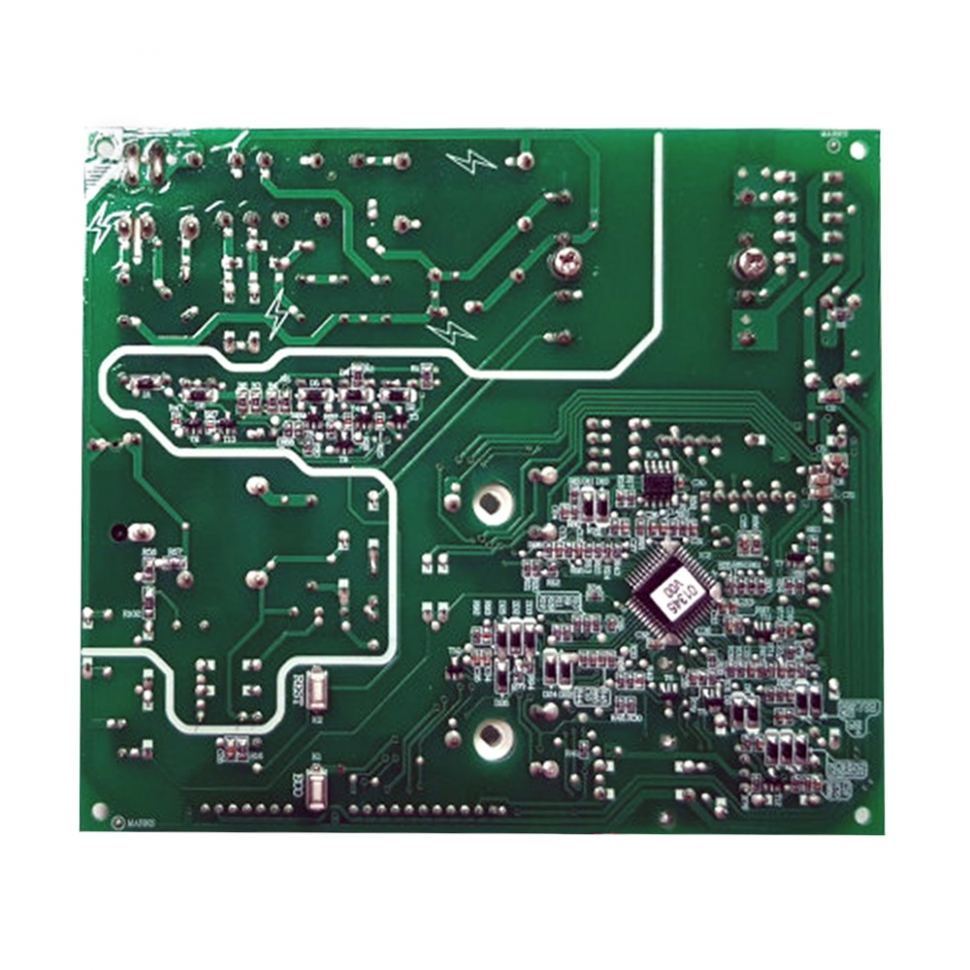

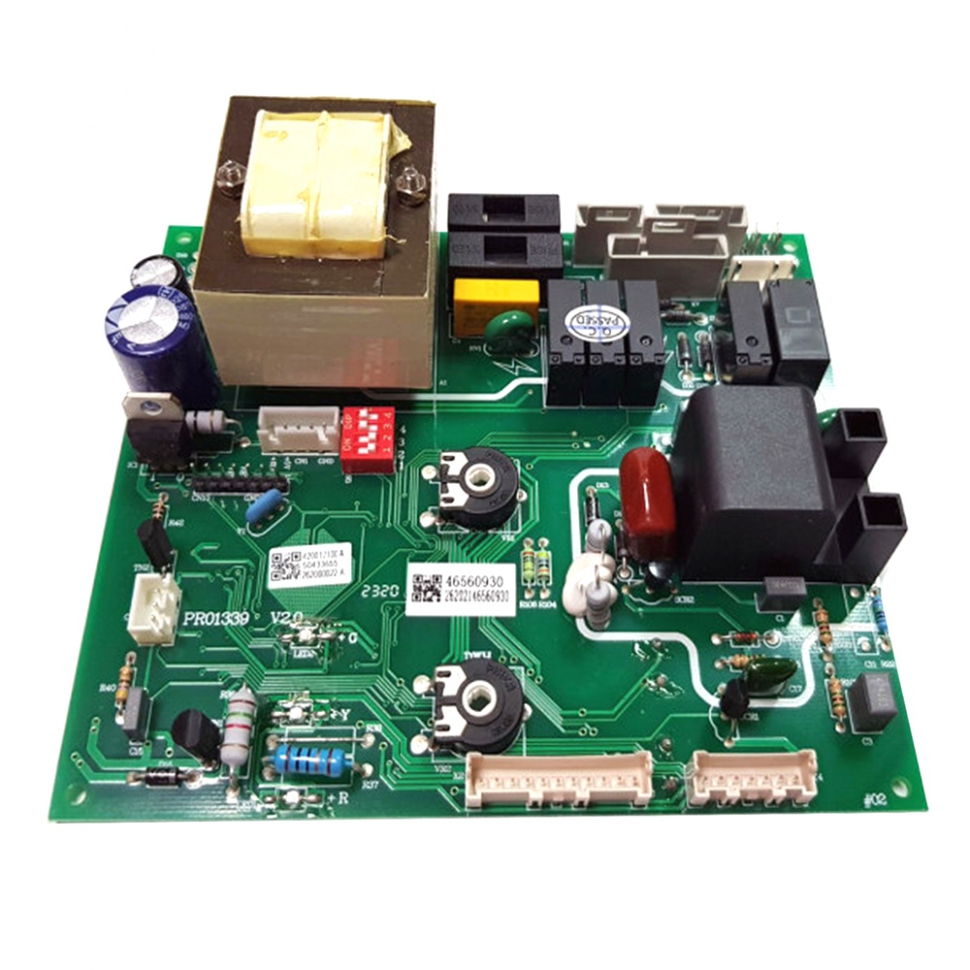

Плата керування газового котла Ferroli FEReasy FERtech F24 902609550 902609250 - це центральний електронний вузол, призначений для повного контролю робочих процесів настінного газового котла. Вона забезпечує безпечне розпалювання пальника, безперервну електронну модуляцію полум'я, а також координує роботу циркуляційного насоса та системи видалення продуктів згоряння. Модуль оснащений системою самодіагностики, яка миттєво реагує на сигнали датчиків безпеки (перегріву, тяги, тиску), гарантуючи стабільну та надійну роботу обладнання.
Технічні характеристики:
- Артикул виробника: 902609550 (взаємозамінна з 902609250).
- Виробник: Ferroli (Італія).
- Тип котла: Традиційні (конвекційні) з бітермічним теплообмінником.
- Живлення: 230 В / 50 Гц.
- Індикація: Світлодіодна (LED) та поворотні регулятори.
Сумісність з котлами
Дана плата розроблена для лінійки компактних котлів бренду Ferroli:
- Ferroli FEReasy (моделі F24, C24).
- Ferroli FERtech (моделі F24, C24).
- Ferroli Domiproject (окремі модифікації відповідних років випуску).
- Підходить як для турбованих (F), так і для атмосферних (C) версій потужністю 24 кВт.
Особливості встановлення
- Перед початком монтажних робіт обов'язково повністю знеструмте котел.
- Плата встановлюється у пластиковий корпус панелі керування за допомогою спеціальних засувок.
- При встановленні необхідно переконатися, що осі потенціометрів (ручок керування) на передній панелі чітко увійшли в пази на платі.
- Слід суворо дотримуватися схеми підключення штекерів, уникаючи перекосів контактів низьковольтних датчиків NTC.
- Після заміни модуля обов'язково перевірте положення мікроперемикачів (DIP-перемикачів) для вибору правильного типу камери згоряння (відкрита/закрита).
- Наполегливо рекомендується використовувати стабілізатор напруги для захисту електронних компонентів від мережевих стрибків.
- Перевірте якість заземлення корпусу котла для коректної роботи датчика іонізації полум'я.
