Опис

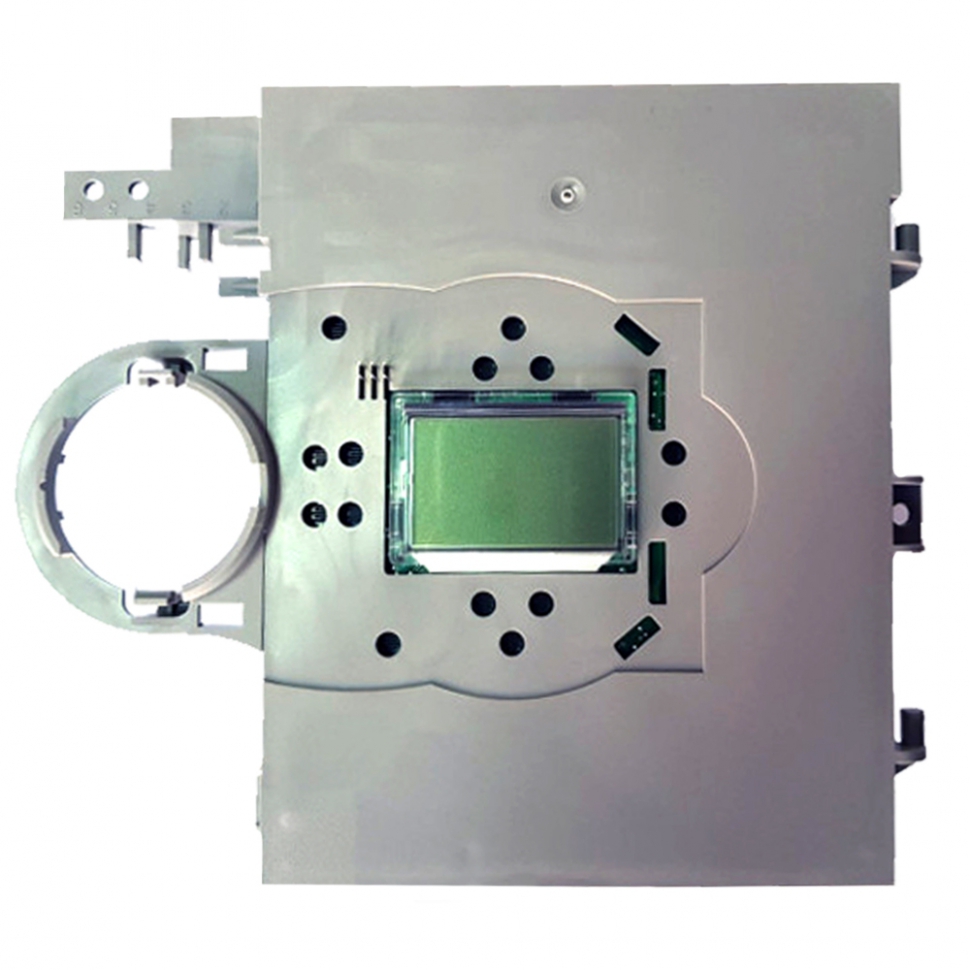

Плата управління Ferroli BlueHelix - ABM03 39845840 - це високотехнологічний мікропроцесорний модуль, спеціально розроблений для керування конденсаційними котлами з преміксним пальником. Вона координує роботу модульованого вентилятора, циркуляційного насоса з частотним регулюванням та електронного газового клапана. Завдяки вбудованим алгоритмам енергозбереження, плата забезпечує максимальний ККД конденсаційного модуля, постійно аналізуючи дані з датчиків температури, тиску та іонізації полум'я для оптимізації процесу згоряння палива.
Технічні характеристики:
- Артикул виробника: 39845840 (маркування ABM03).
- Виробник: Ferroli (Італія).
- Тип котла: Конденсаційний (з попереднім змішуванням газ-повітря).
- Живлення: 230 В / 50 Гц.
- Інтерфейс: Підтримка протоколів зв'язку з цифровими дисплеями та кімнатними термостатами OpenTherm.
Сумісність з котлами
Дана плата є основним керуючим пристроєм для лінійки конденсаційного обладнання Ferroli:
- Ferroli Bluehelix Pro (моделі 25C, 32C).
- Ferroli Bluehelix Tech (моделі 25C, 35C, 25A, 35A).
- Ferroli Bluehelix K 50 (версії з вбудованим бойлером).
- Сумісна з одноконтурними та двоконтурними моделями різної потужності.
Особливості встановлення
- Перед заміною модуля необхідно повністю знеструмити котел та перекрити подачу газу.
- Плата встановлюється в герметичний пластиковий бокс панелі керування для захисту від конденсату та пилу.
- При підключенні шлейфів до вентилятора та датчиків NTC слід уникати перекосів контактів у роз'ємах.
- Після фізичного монтажу плата потребує обов'язкового програмування сервісних параметрів під конкретну потужність вашої моделі (меню конфігурації).
- Для стабільної роботи чутливої електроніки обов'язковою є наявність якісного заземлення та використання стабілізатора напруги.
- Рекомендується уникати торкання відкритих доріжок плати руками без антистатичного захисту.
- Після запуску слід провести калібрування газового клапана через сервісний інтерфейс плати.
