Опис

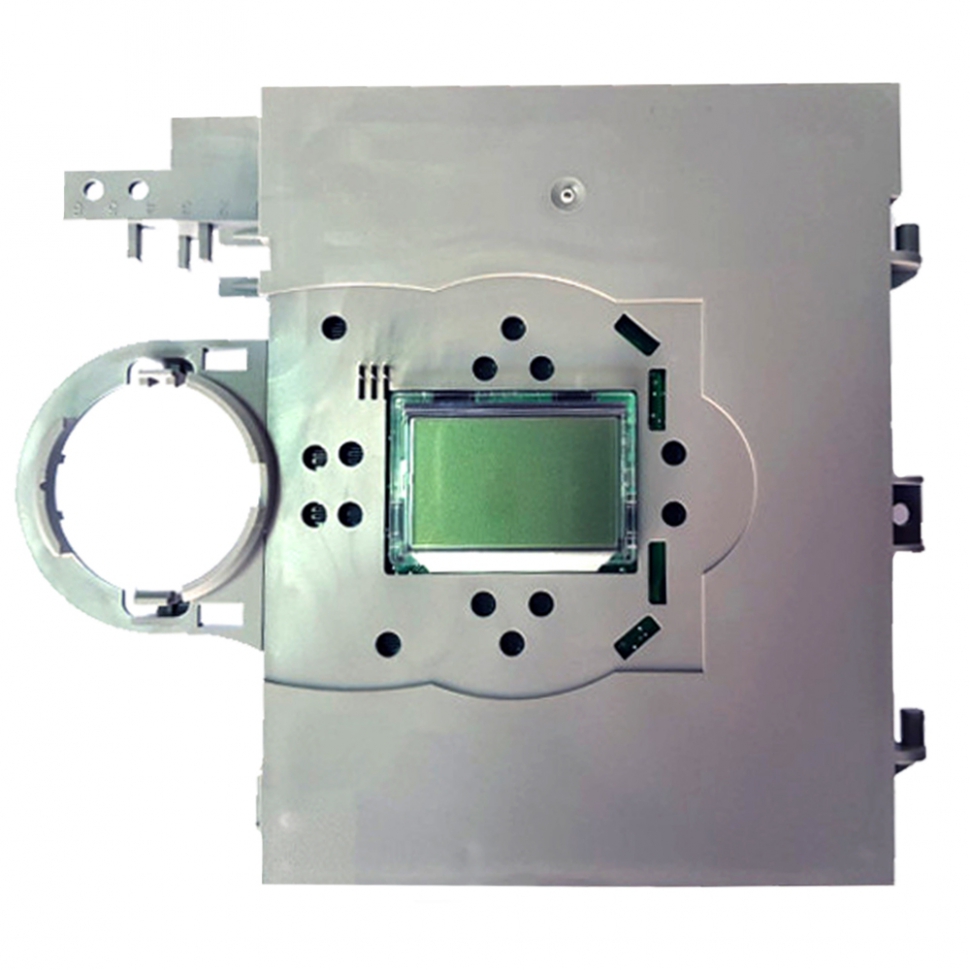

Плата управління Ferroli BlueHelix - ABM03 39845840 - це інтелектуальний мікропроцесорний модуль, спеціально розроблений для керування сучасними конденсаційними котлами з пальником попереднього змішування (Premix). Вона забезпечує повну автоматизацію роботи агрегату: від плавного розпалювання та точної модуляції потужності вентилятора до контролю частотного циркуляційного насоса. Плата безперервно аналізує сигнали від датчиків іонізації та температури, гарантуючи максимальний ККД конденсації та безпеку експлуатації в усіх режимах роботи.
Технічні характеристики:
- Артикул виробника: 39845840 (маркування ABM03).
- Виробник: Ferroli (Італія).
- Тип котла: Конденсаційний (з попереднім змішуванням газ-повітря).
- Живлення: 230 В / 50 Гц.
- Протокол зв'язку: Підтримка OpenTherm для підключення розумних термостатів.
Сумісність з котлами
Дана плата є основним вузлом керування для лінійки конденсаційного обладнання Ferroli:
- Ferroli Bluehelix Pro (моделі 25C, 32C).
- Ferroli Bluehelix Tech (моделі 25C, 35C, 24A, 35A).
- Ferroli Bluehelix K 50 (версії з вбудованим бойлером).
- Підходить для одноконтурних (A) та двоконтурних (C) моделей різної потужності.
Особливості встановлення
- Перед початком заміни обов'язково повністю знеструмте котел та перекрийте газ.

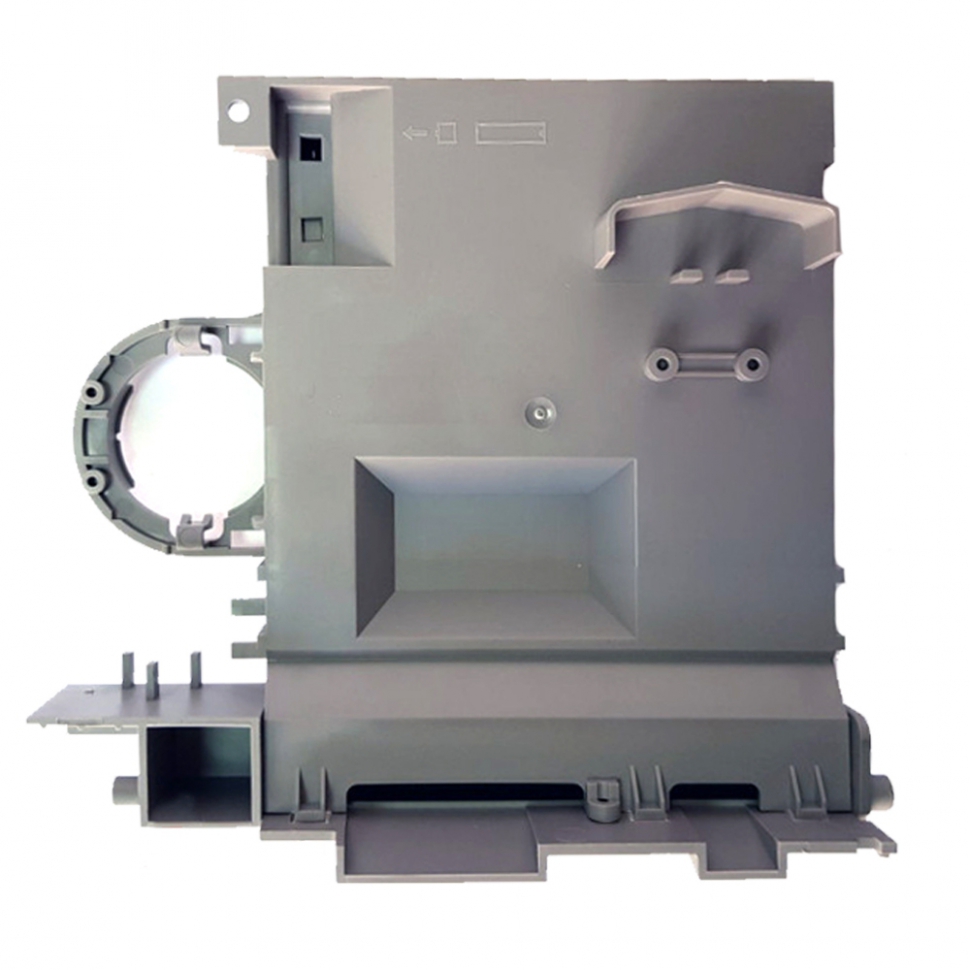

- Плата монтується всередину захисного пластикового боксу панелі керування.
- При підключенні низьковольтних шлейфів (до вентилятора та датчиків) уникайте перегинів та перекосів контактів у роз'ємах.
- Після фізичного встановлення плата потребує обов'язкового програмування сервісних параметрів (меню конфігурації) під конкретну потужність вашої моделі.
- Наполегливо рекомендується використовувати стабілізатор напруги, оскільки електроніка серії ABM вкрай чутлива до мережевих коливань.
- Важливо перевірити надійність заземлення котла, що критично для коректної роботи датчика іонізації та системи контролю згоряння.
- Після запуску може знадобитися калібрування газового клапана через сервісний інтерфейс плати.
