Опис

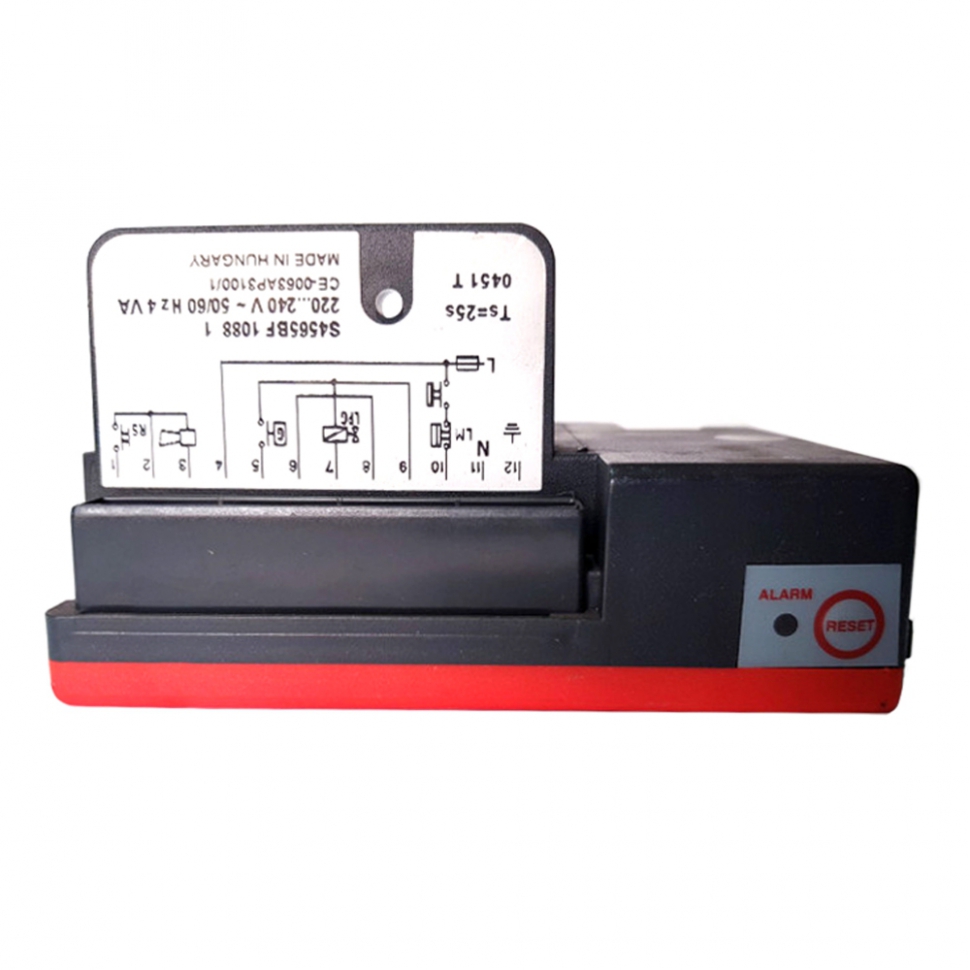

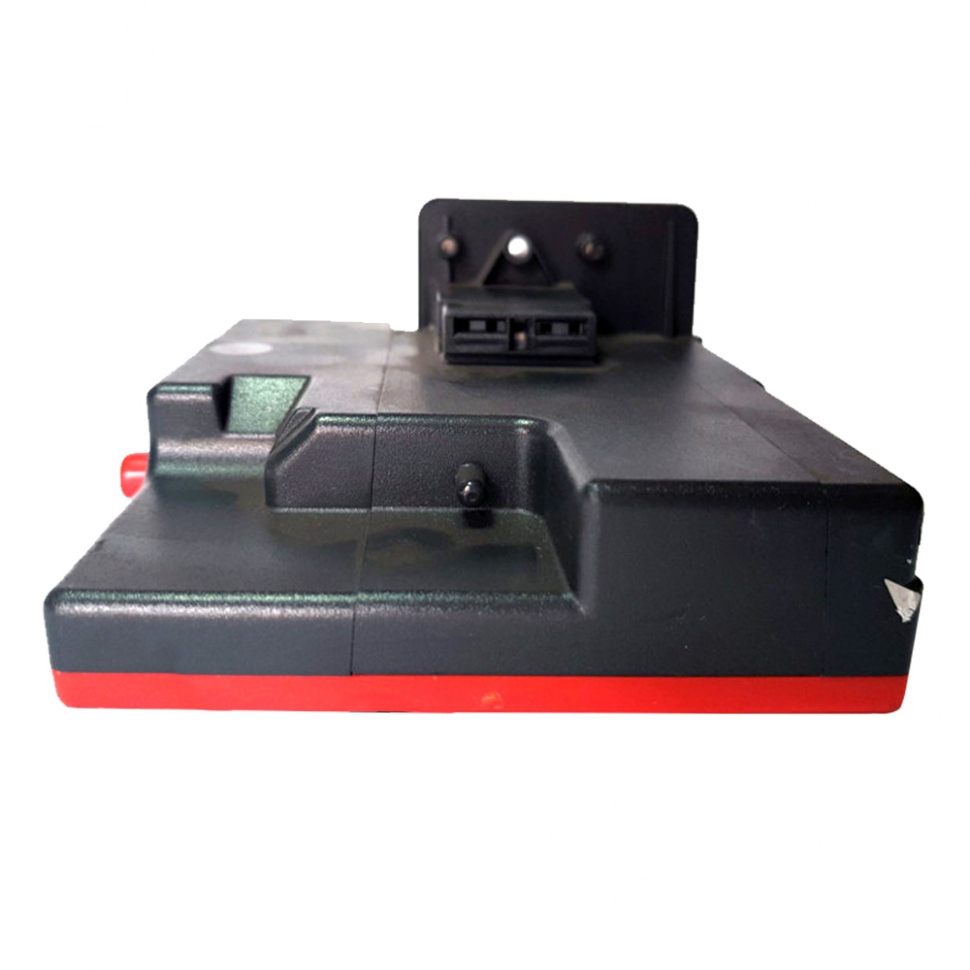

Плата розпалювання Ferroli Pegasus F1 39816360 - це спеціалізований електронний блок, відповідальний за безпечний запуск пальника та контроль наявності полум'я в підлогових газових котлах. Вона генерує високовольтну іскру для підпалу палива та безперервно аналізує сигнал від електрода іонізації. У разі згасання полум'я або невдалої спроби розпалювання, плата миттєво припиняє подачу газу, забезпечуючи надійний захист обладнання та приміщення.
Технічні характеристики:
- Артикул виробника: 39816360 (маркування Honeywell або SIT).
- Виробник: Honeywell / SIT (для Ferroli).
- Тип котла: Підлоговий чавунний (атмосферний).
- Живлення: 230 В / 50 Гц.
- Час очікування розпалювання: Фіксований (згідно з протоколами безпеки).
Сумісність з котлами
Дана плата розроблена для лінійки потужних підлогових котлів бренду Ferroli:
- Ferroli Pegasus F1 (моделі 51, 68, 85, 102).
- Ferroli Pegasus F2 (моделі 119, 136, 153, 170, 187, 221, 255, 289).
- Ferroli Pegasus 2S (у відповідних модифікаціях).
- Підходить для апаратів з одноступеневим або двоступеневим атмосферним пальником.
Особливості встановлення
- Перед початком робіт обов’язково знеструмте котел та перекрийте подачу газу.
- Плата зазвичай монтується безпосередньо на газовий клапан або в окремий захисний кожух поруч із ним.
- При підключенні високовольтного кабелю розпалювання переконайтеся в щільності контакту та відсутності пошкоджень ізоляції.
- Слід суворо дотримуватися полярності при підключенні живлення («фаза» має бути на своєму місці), інакше плата не «побачить» полум’я.
- Важливо забезпечити надійне заземлення корпусу котла та пальника для коректної роботи контуру іонізації.
- Після встановлення рекомендується провести тестовий запуск для перевірки стабільності дуги розпалювання та часу спрацювання захисного блокування.
