Опис

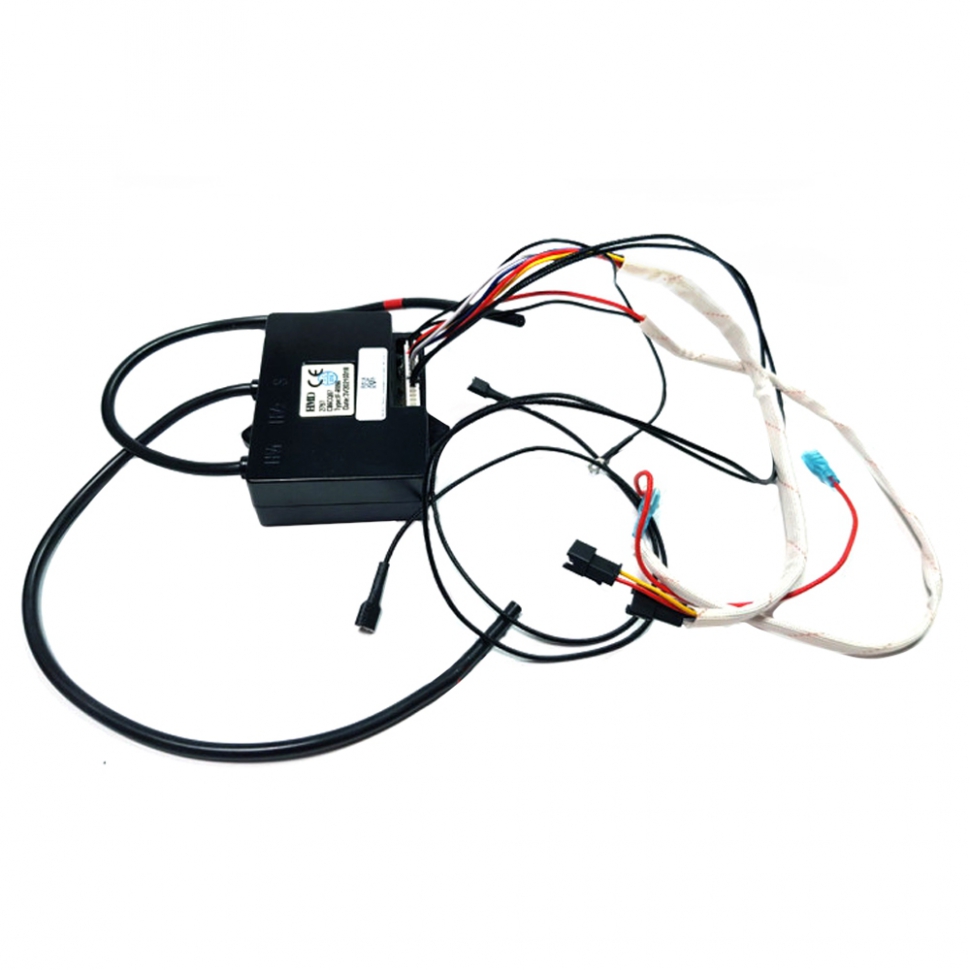

Плата керування газової колонки Ferroli Zefiro 902617370 - це електронний блок розпалювання та контролю полум'я, що забезпечує автоматичну роботу проточного водонагрівача. Модуль відповідає за генерацію іскри при виявленні протоку води, керує відкриттям електромагнітного клапана газу та безперервно контролює наявність полум'я за допомогою датчика іонізації. Плата має компактний захисний корпус і роз'єми для підключення датчиків безпеки (перегріву та тяги), що гарантує миттєве вимкнення приладу у разі аварійної ситуації.
Технічні характеристики:
- Артикул виробника: 902617370.
- Виробник: Ferroli (Італія/Китай).
- Живлення: 3 В постійного струму (від двох батарейок типу D).
- Тип розпалювання: Електронний (автоматичний).
- Безпека: Контроль іонізації, захист від перегріву та відсутності тяги.
Сумісність з котлами
Цей блок керування розроблений спеціально для димохідних газових колонок серії Ferroli Zefiro:
- Ferroli Zefiro C11.
- Ferroli Zefiro C14.
- Підходить для моделей з РК-дисплеєм та без нього (залежно від конкретної ревізії шлейфа).
Особливості встановлення
- Перед заміною обов'язково перекрийте подачу газу та води до колонки.
- Вийміть батарейки з батарейного відсіку, щоб уникнути випадкового іскроутворення під час монтажу.
- Плата кріпиться до корпусу за допомогою гвинтів; переконайтеся, що всі дроти заземлення щільно притиснуті до металевої станини.
- При підключенні високовольтних кабелів розпалювання та іонізації стежте, щоб вони не торкалися металевих частин корпусу (крім самих електродів).
- Важливо дотримуватися черговості підключення роз'ємів мікроперемикача та датчиків безпеки, щоб не пошкодити контакти.
- Після встановлення перевірте герметичність з'єднань та коректність спрацьовування іскри при відкритті крана гарячої води.
