Опис

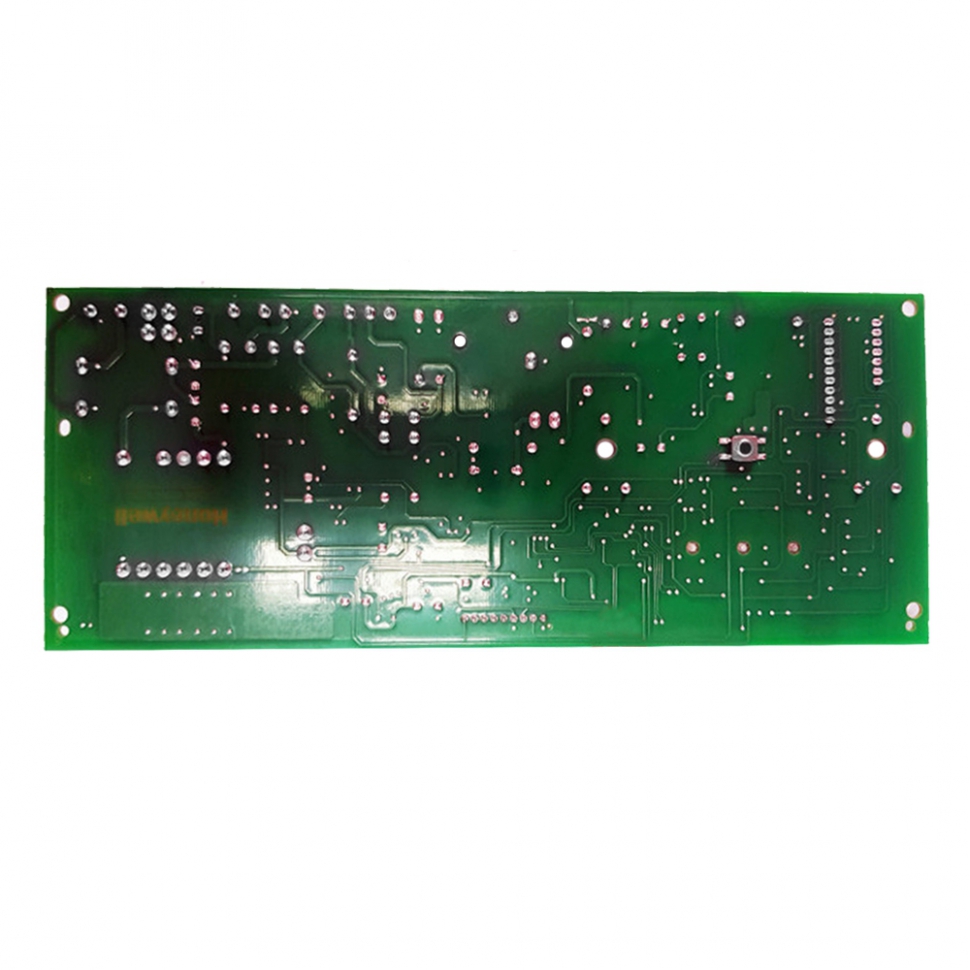

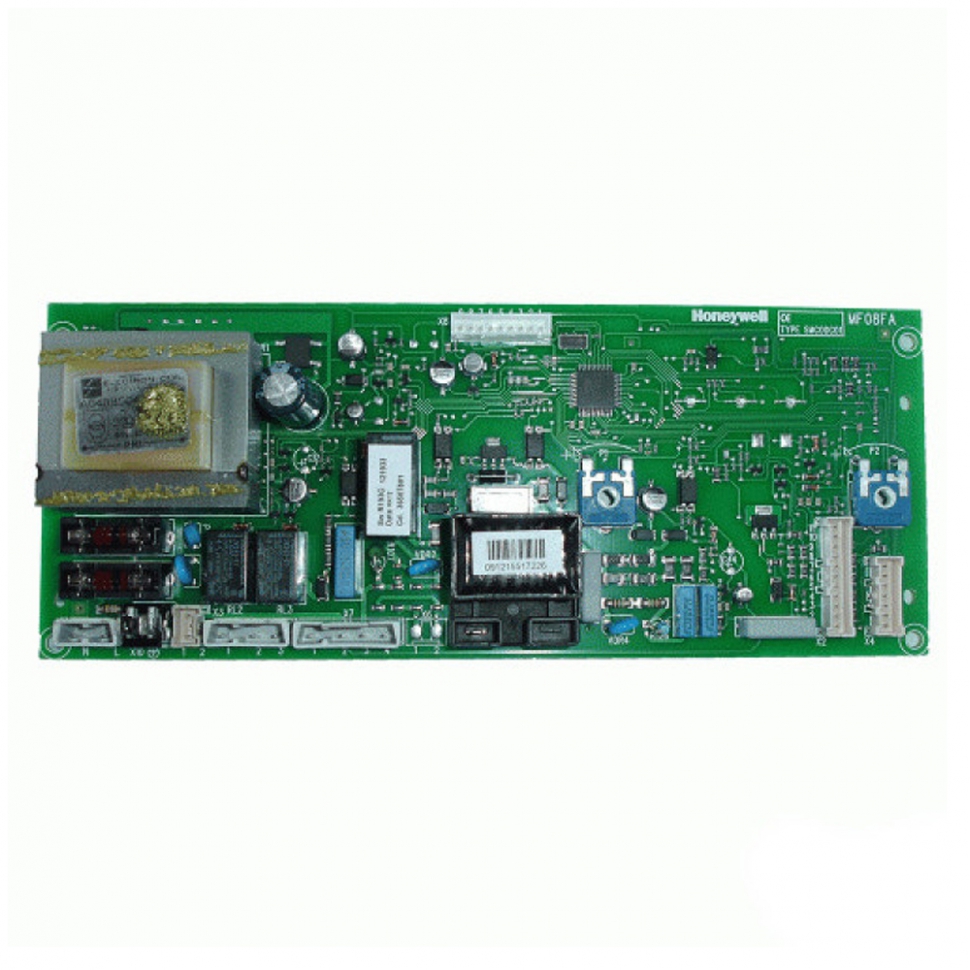

Плата керування Honeywell MF08FA на газовий котел Ferroli Domicompact 39812110 36507801 SM16503 - це основний електронний блок керування для першого покоління котлів серії Domicompact. Вона координує роботу пальника, циркуляційного насоса та системи димовидалення. Модуль автоматично регулює потужність опалення та ГВП, аналізуючи дані з датчиків температури та забезпечуючи багаторівневий захист системи від перегріву, замерзання та відсутності тяги. Дана модель вирізняється надійністю аналогового керування та чіткою світлодіодною індикацією робочих станів.
Технічні характеристики:
- Артикул виробника: 39812110 (взаємозамінна з 36507801, маркування MF08FA, код SM16503/SM11447).
- Виробник: Honeywell (Німеччина/Угорщина) для Ferroli.
- Тип котла: Традиційні (конвекційні) з бітермічним теплообмінником.
- Живлення: 230 В / 50 Гц.
- Індикація: Світлодіодна (LED) та поворотні ручки-потенціометри.
Сумісність з котлами
Ця плата розроблена для класичної лінійки котлів бренду Ferroli без рідкокристалічного дисплея:
- Ferroli Domicompact (моделі C24, F24, C30, F30 — старого зразка).
- Ferroli FerellaZip (моделі C24, F24).
- Ferroli Domina (окремі модифікації серії С/F).
- Підходить як для атмосферних (C), так і для турбованих (F) версій.
Особливості встановлення
- Перед початком будь-яких маніпуляцій обов'язково повністю знеструмте котел.
- Плата монтується в пластикову панель керування; важливо забезпечити точне потрапляння штоків ручок регулювання у гнізда потенціометрів на платі.
- При підключенні штекерів слід суворо дотримуватися маркування, щоб не допустити переплутування високовольтних ліній розпалювання та низьковольтних датчиків NTC.
- Після встановлення необхідно перевірити положення DIP-перемикачів на платі для конфігурації типу камери згоряння (відкрита/закрита) та потужності.
- Наполегливо рекомендується використовувати стабілізатор напруги, оскільки серія MF08 вкрай чутлива до мережевих стрибків, що часто спричиняє вихід з ладу реле насоса.
- Обов'язково перевірте якість заземлення корпусу котла для стабільної роботи контуру іонізації полум'я та уникнення помилок розпалювання.
