Опис

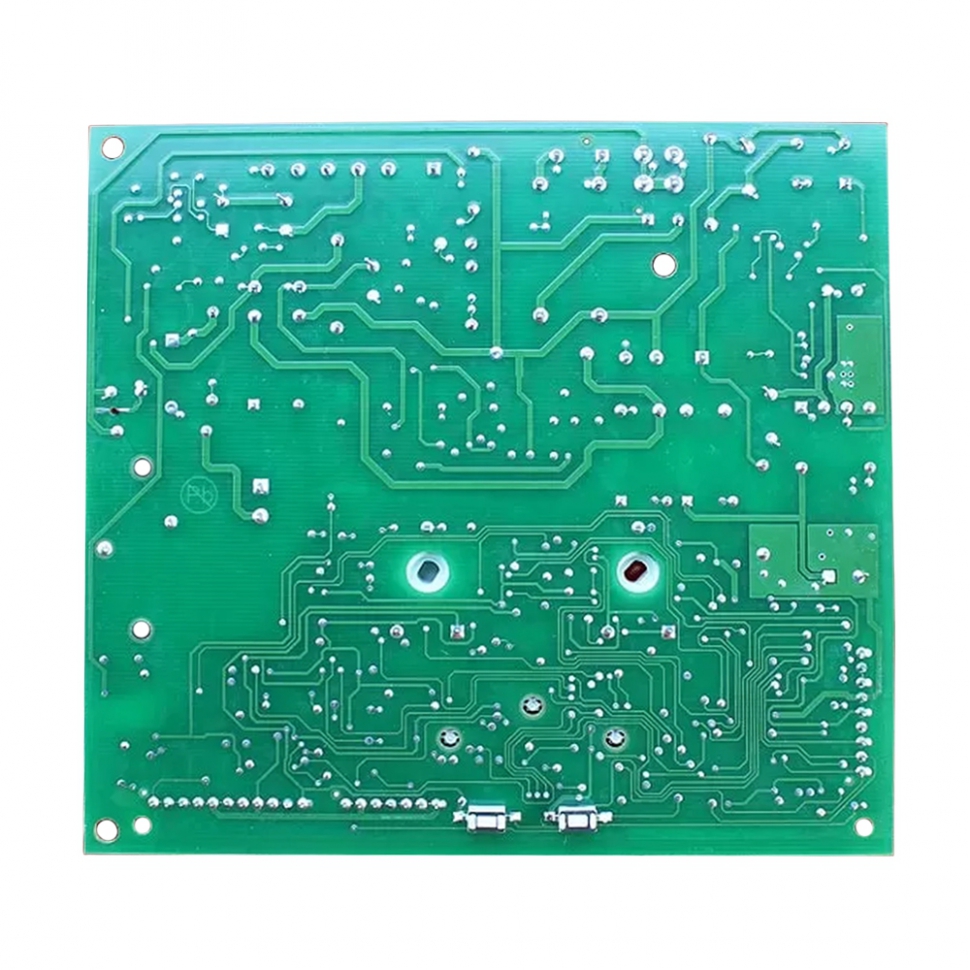

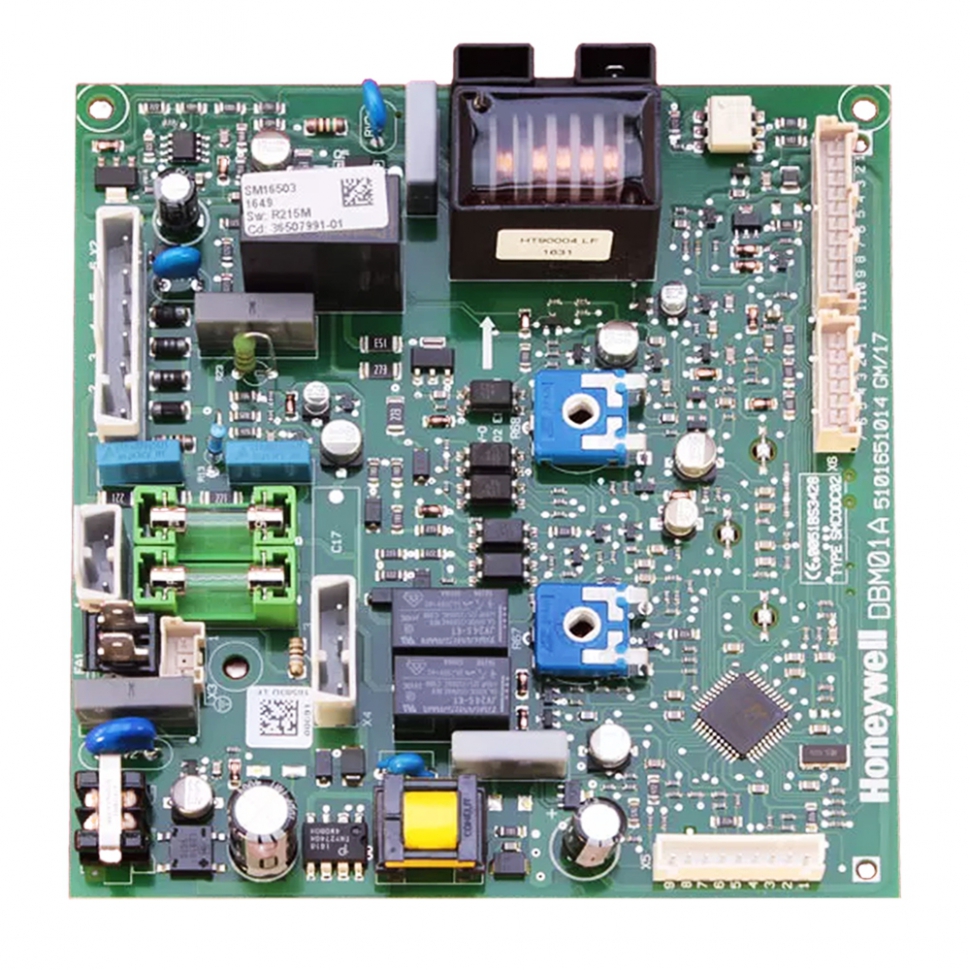

Плата керування Honeywell DBM01 Ferroli Domiproject 39819530 SM16503 - це основний мікропроцесорний блок, що керує роботою газового котла з бітермічним теплообмінником. Вона координує цикли розпалювання, іонізаційний контроль полум'я, роботу циркуляційного насоса та вентилятора (для турбованих моделей). Плата забезпечує плавне регулювання потужності пальника та відповідає за безпеку системи, автоматично блокуючи роботу при перегріві, відсутності тяги або збоях у постачанні газу.
Технічні характеристики:
- Артикул виробника: 39819530 (маркування DBM01, код SM16503).
- Виробник: Honeywell (Німеччина/Угорщина) для Ferroli.
- Тип котла: Традиційні (конвекційні) з бітермічним теплообмінником.
- Живлення: 230 В / 50 Гц.
- Індикація: Світлодіодна (триколірна LED-індикація стану).
Сумісність з котлами
Ця плата розроблена для перших поколінь популярних серій котлів бренду Ferroli:
- Ferroli Domiproject (моделі C24, F24, C32, F32 — версії без дисплея).
- Ferroli FerEasy (моделі C24, F24).
- Ferroli Domitech (ранні версії без РК-дисплея).
- Підходить як для атмосферних (C), так і для турбованих (F) модифікацій.
Особливості встановлення
- Перед початком монтажу обов’язково знеструмте котел, вимкнувши його з розетки.
- Плата фіксується в пластиковому корпусі панелі керування за допомогою засувок.
- Важливо забезпечити точне потрапляння штоків поворотних ручок (потенціометрів) у відповідні гнізда на платі.
- При підключенні штекерів слід суворо дотримуватися схеми, щоб не допустити переплутування високовольтних проводів розпалювання та низьковольтних датчиків NTC.
- Після встановлення необхідно перевірити положення DIP-перемикачів на платі (конфігурація типу камери згоряння та потужності).
- Наполегливо рекомендується використовувати стабілізатор напруги, оскільки серія DBM01 вкрай чутлива до стрибків напруги, що часто призводить до виходу з ладу реле вентилятора або насоса.
- Обов'язково перевірте наявність надійного заземлення для стабільної роботи контуру іонізації полум'я.
