Опис

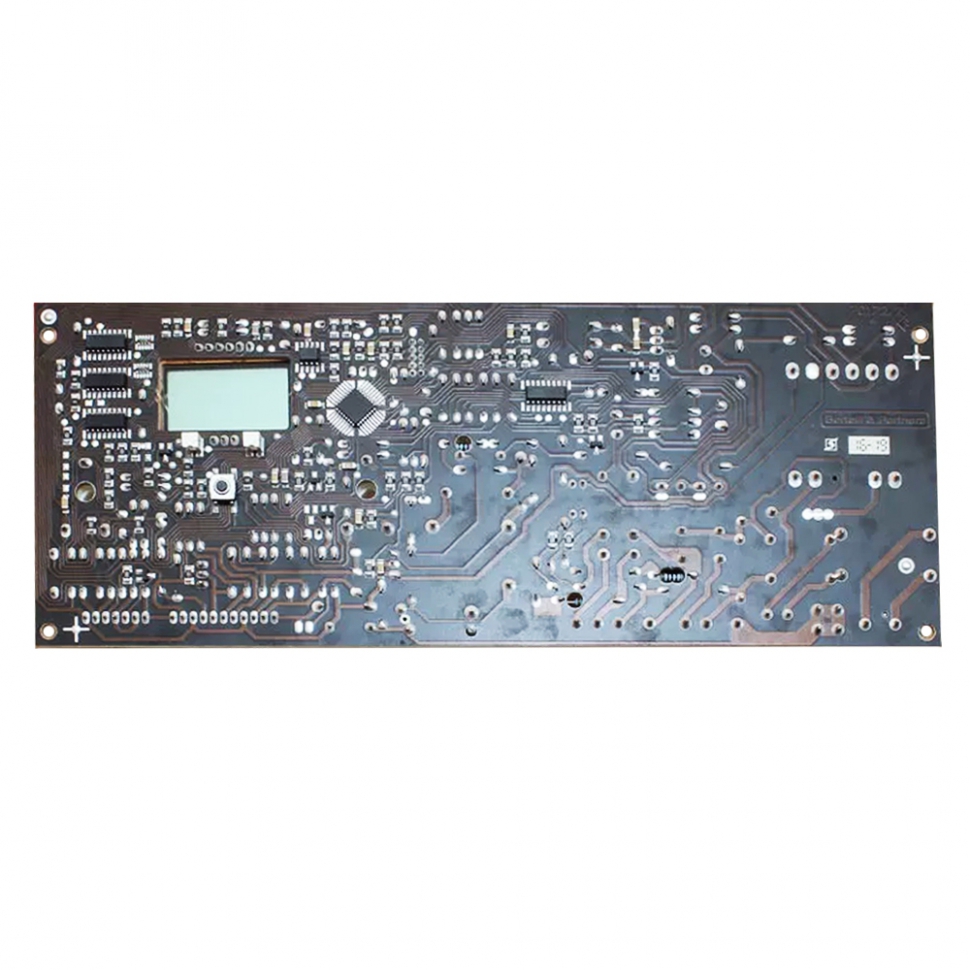

Плата керування Ferroli Domicompact D MF08FA1 39812370 - це головний електронний модуль, що забезпечує автоматизацію та безпечну експлуатацію настінних газових котлів з бітермічним теплообмінником. Вона координує роботу пальника (розпалювання та модуляцію), циркуляційного насоса та системи димовидалення. Модуль обладнаний інтегрованим рідкокристалічним дисплеєм, який дозволяє користувачеві контролювати робочі параметри в реальному часі та миттєво отримувати інформацію про несправності через сервісні коди помилок.
Технічні характеристики:
- Артикул виробника: 39812370 (маркування на платі MF08FA.1 або MF08FA).
- Виробник: Honeywell / Ferroli (Італія).
- Тип котла: Традиційні (конвекційні) з бітермічним теплообмінником.
- Живлення: 230 В / 50 Гц.
- Індикація: Вбудований LCD-дисплей.
Сумісність з котлами
Ця плата розроблена спеціально для серії котлів Ferroli з цифровим інтерфейсом (індекс "D"):
- Ferroli Domicompact D (моделі C24, F24, C30, F30).
- Ferroli FerellaZip D (моделі C24, F24).
- Підходить як для моделей з відкритою камерою згоряння (C), так і для турбованих версій (F).
Особливості встановлення
- Перед заміною плати необхідно повністю знеструмити котел та перекрити газ.
- Плата кріпиться в пластикові пази панелі керування; важливо забезпечити точний збіг кнопок корпусу з мікроперемикачами на платі.
- При підключенні штекерів слід суворо дотримуватися схеми, щоб не пошкодити низьковольтні ланцюги датчиків температури та пресостату.
- Після фізичного встановлення модуль потребує перевірки та, за необхідності, налаштування сервісних параметрів під конкретну потужність (24 чи 30 кВт).
- Наполегливо рекомендується використовувати стабілізатор напруги, оскільки електроніка серії MF08 вкрай чутлива до мережевих коливань.
- Важливо перевірити якість заземлення корпусу котла для коректної роботи датчика іонізації та запобігання помилкам розпалювання.
