Опис

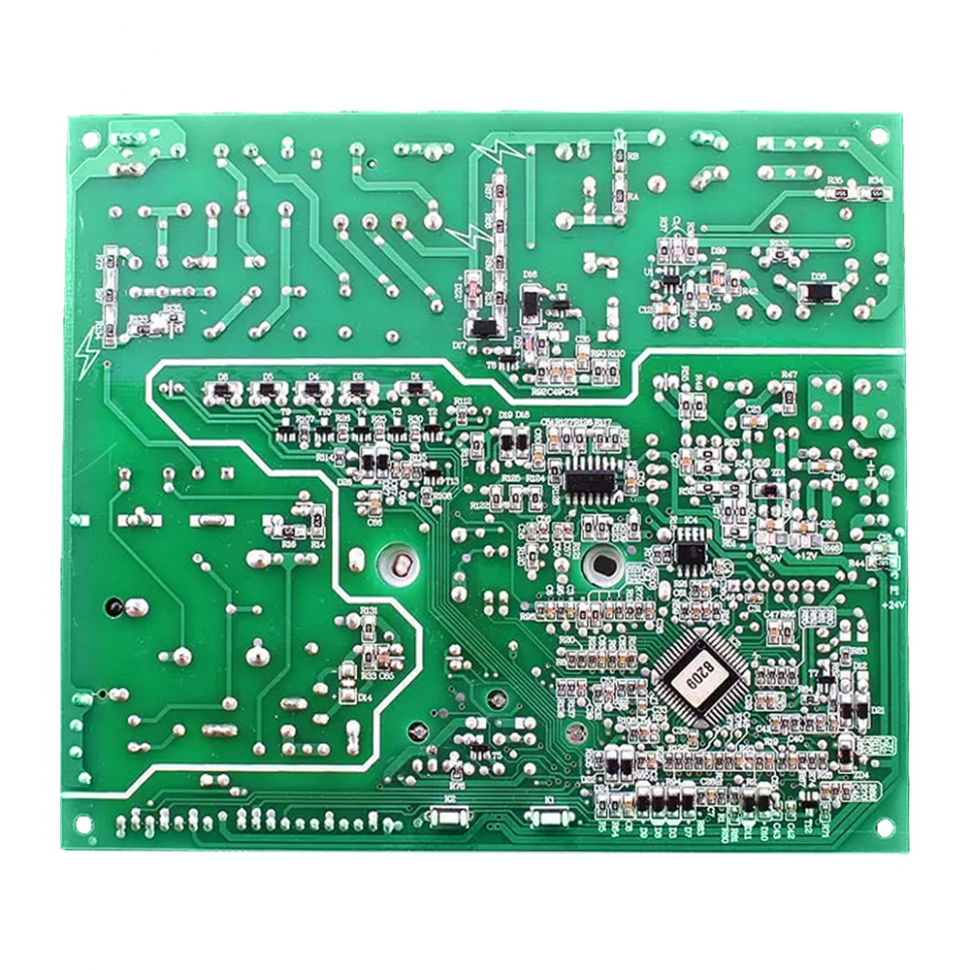

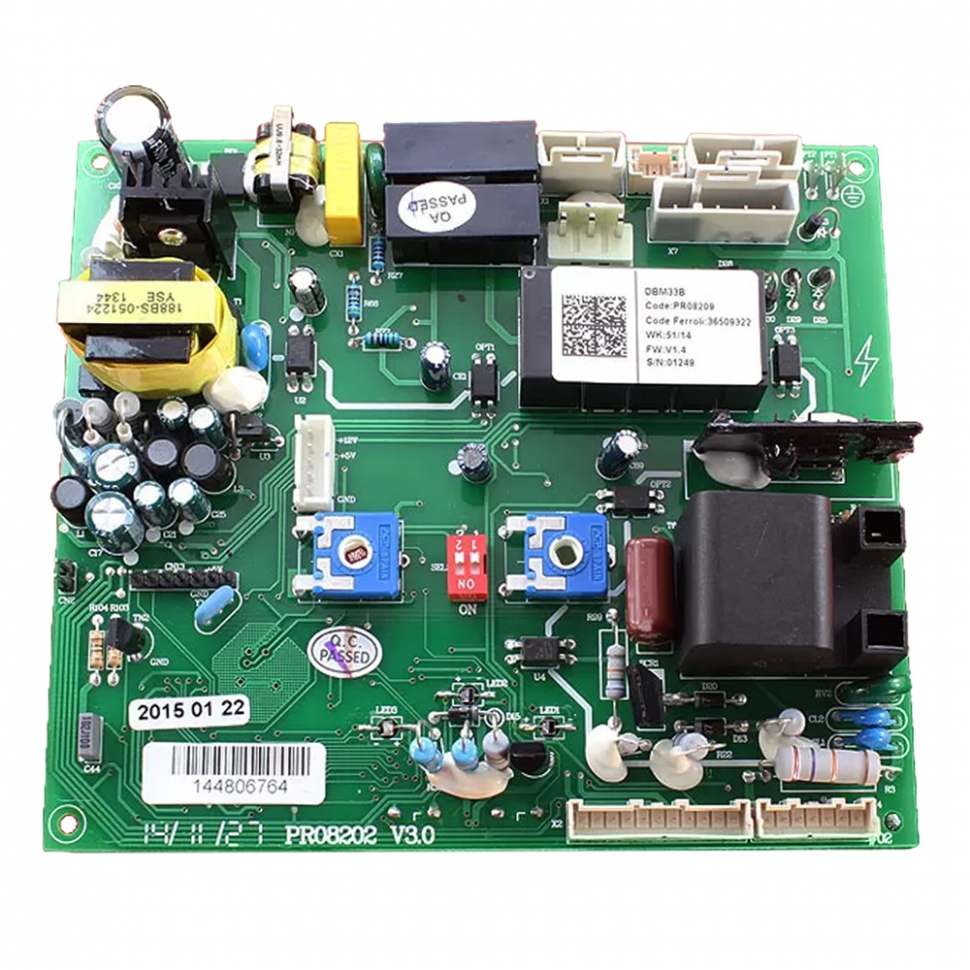

Плата керування DBM33B на газовий котел Ferroli Domina N, Divaproject 39848642 36509322 - це основний електронний вузол, призначений для автоматизації та контролю роботи газових котлів з бітермічним теплообмінником. Вона керує процесами запалювання, модуляції полум'я, роботою циркуляційного насоса та системи димовидалення. Модуль оснащений світлодіодною індикацією та ручками-потенціометрами для зручного налаштування температури, а вбудована система самодіагностики дозволяє швидко виявляти несправності в роботі обладнання.
Технічні характеристики:
- Артикул виробника: 39848642 (взаємозамінна з 36509322, маркування DBM33B).
- Виробник: Ferroli (Італія).
- Тип котла: Традиційні (конвекційні) з бітермічним теплообмінником.
- Живлення: 230 В / 50 Гц.
- Індикація: Світлодіодна (LED) та поворотні регулятори.
Сумісність з котлами
Ця плата розроблена для лінійки настінних котлів бренду Ferroli бюджетного та середнього сегмента:
- Ferroli Domina N (моделі C24, F24, C28, F28).
- Ferroli Divaproject (моделі C24, F24).
- Ferroli FerEasy (окремі модифікації серії N).
- Підходить для моделей як з природною тягою (C), так і з примусовим відведенням продуктів згоряння (F).
Особливості встановлення
- Перед початком заміни обов'язково повністю знеструмте котел.
- Плата кріпиться у спеціальні пластикові пази на внутрішній стороні передньої панелі.
- При монтажі важливо забезпечити точне потрапляння штоків поворотних ручок у гнізда потенціометрів на платі.
- Слід суворо дотримуватися схеми підключення роз’ємів, щоб не пошкодити низьковольтні лінії датчиків NTC та пресостату повітря.
- Після встановлення необхідно перевірити положення мікроперемикачів (DIP-перемикачів) на платі для вибору потужності та типу камери згоряння.
- Для захисту мікросхем від перепадів напруги в мережі наполегливо рекомендується використовувати стабілізатор напруги.
- Обов'язково перевірте надійність контакту заземлення для коректної роботи системи контролю полум'я.
