Опис

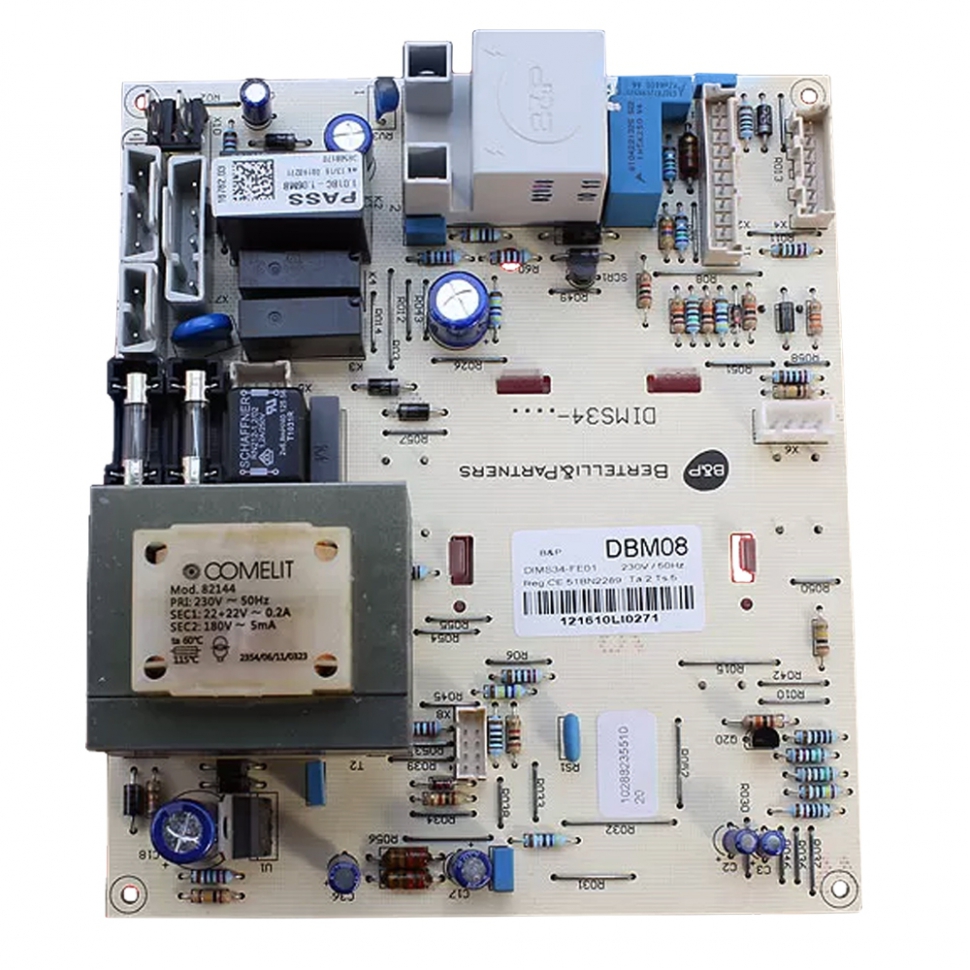

Плата керування DBM08 на газовий котел Ferroli Easytech 39822870 - це головний електронний модуль («мізки» котла), що забезпечує повну автоматизацію та безпеку роботи опалювального агрегату. Вона керує процесами розпалювання, безперервною модуляцією полум'я, роботою циркуляційного насоса та системи димовидалення. Модуль оснащений інтегрованим рідкокристалічним дисплеєм, який відображає поточну температуру, режими роботи та сервісні коди помилок у разі виникнення несправностей.
Технічні характеристики:
- Артикул виробника: 39822870 (маркування на платі DBM08).
- Виробник: Honeywell / Ferroli (Італія).
- Тип обладнання: Традиційні (конвекційні) котли.
- Живлення: 230 В / 50 Гц.

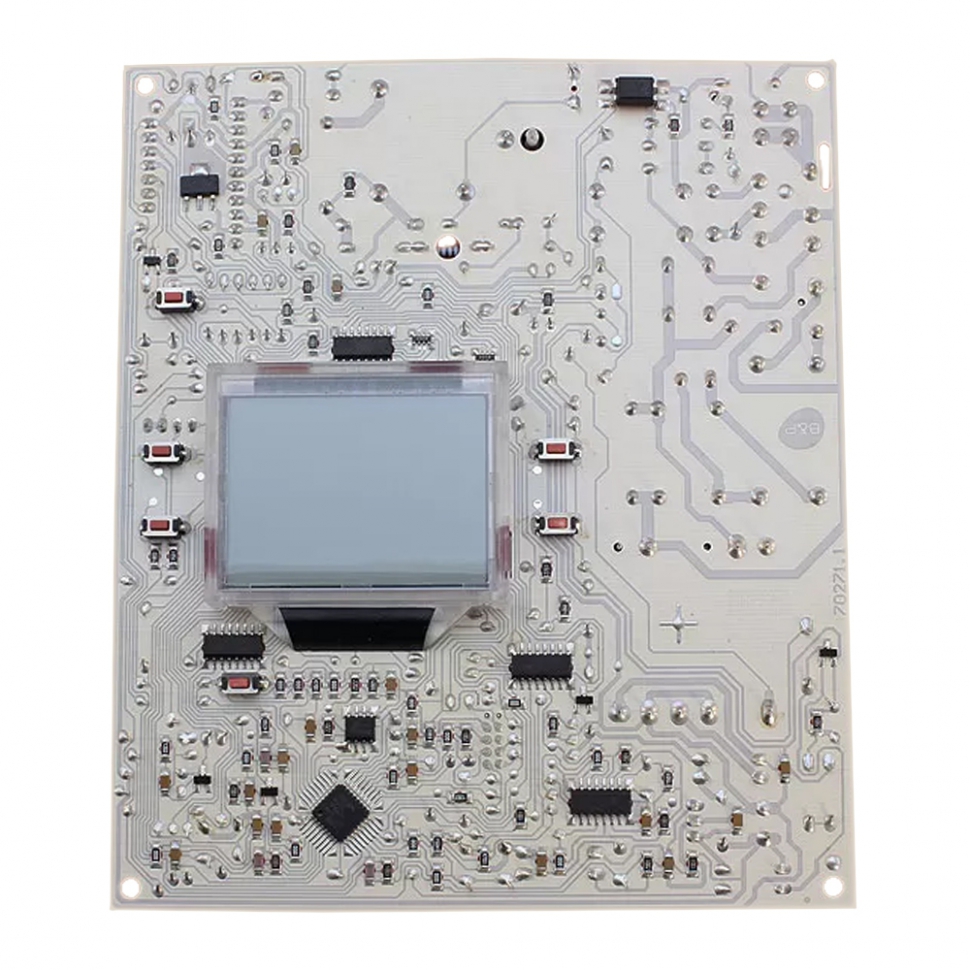

- Індикація: Вбудований LCD-дисплей.
Сумісність з котлами
Дана плата розроблена для компактної лінійки настінних котлів бренду Ferroli:
- Ferroli Easytech (моделі C24, F24).
- Ferroli Domiproject D (моделі C24, F24, C32, F32 — версії з дисплеєм).
- Ferroli FerEasy D (моделі C24, F24).
- Підходить для апаратів як з відкритою (C), так і з закритою (F) камерою згоряння.
Особливості встановлення
- Перед початком будь-яких маніпуляцій необхідно повністю знеструмити котел.
- Плата фіксується у пластикові засувки панелі керування; важливо забезпечити точний збіг кнопок на корпусі з мікроперемикачами на платі.
- При підключенні роз’ємів слід суворо дотримуватися схеми, щоб не пошкодити низьковольтні ланцюги датчиків NTC та пресостату.
- Після фізичного встановлення плата потребує обов'язкового налаштування сервісних параметрів (конфігурація потужності та типу димовидалення).
- Наполегливо рекомендується використовувати стабілізатор напруги для захисту мікропроцесора від мережевих перепадів.
- Важливо перевірити надійність заземлення, оскільки плата чутлива до статичної електрики та помилок іонізації.
