Опис

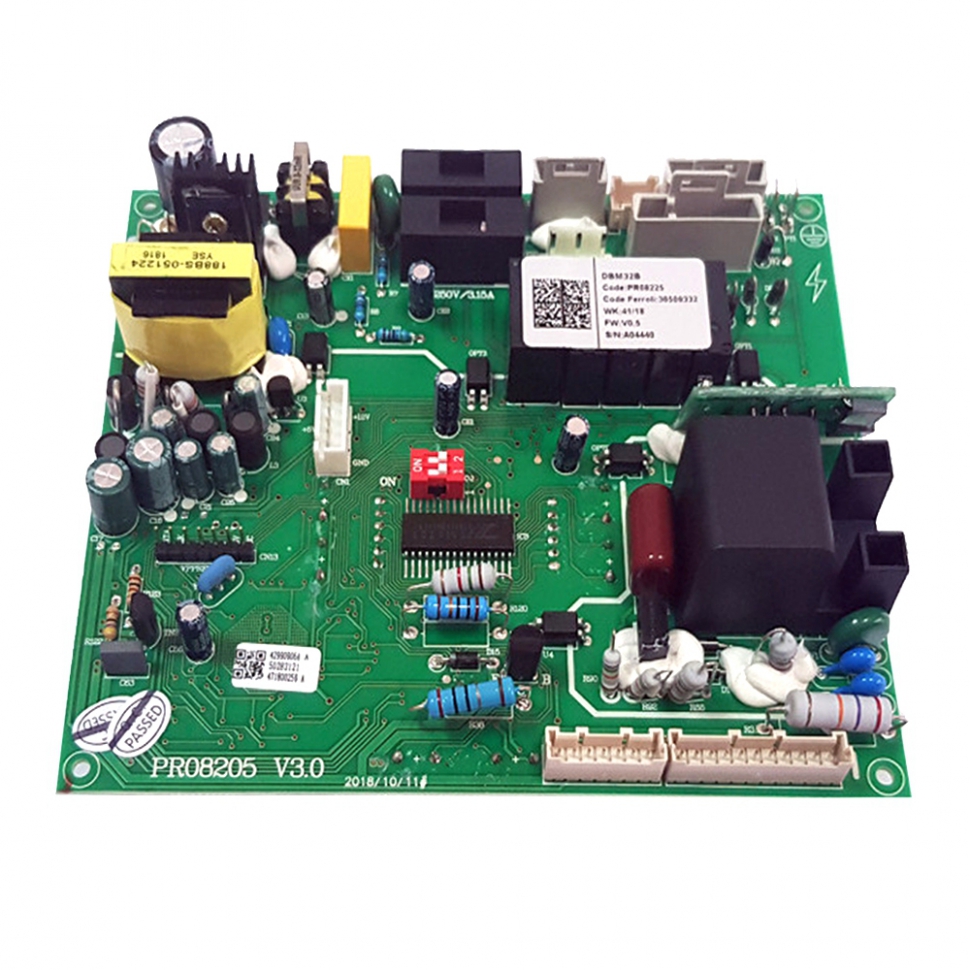

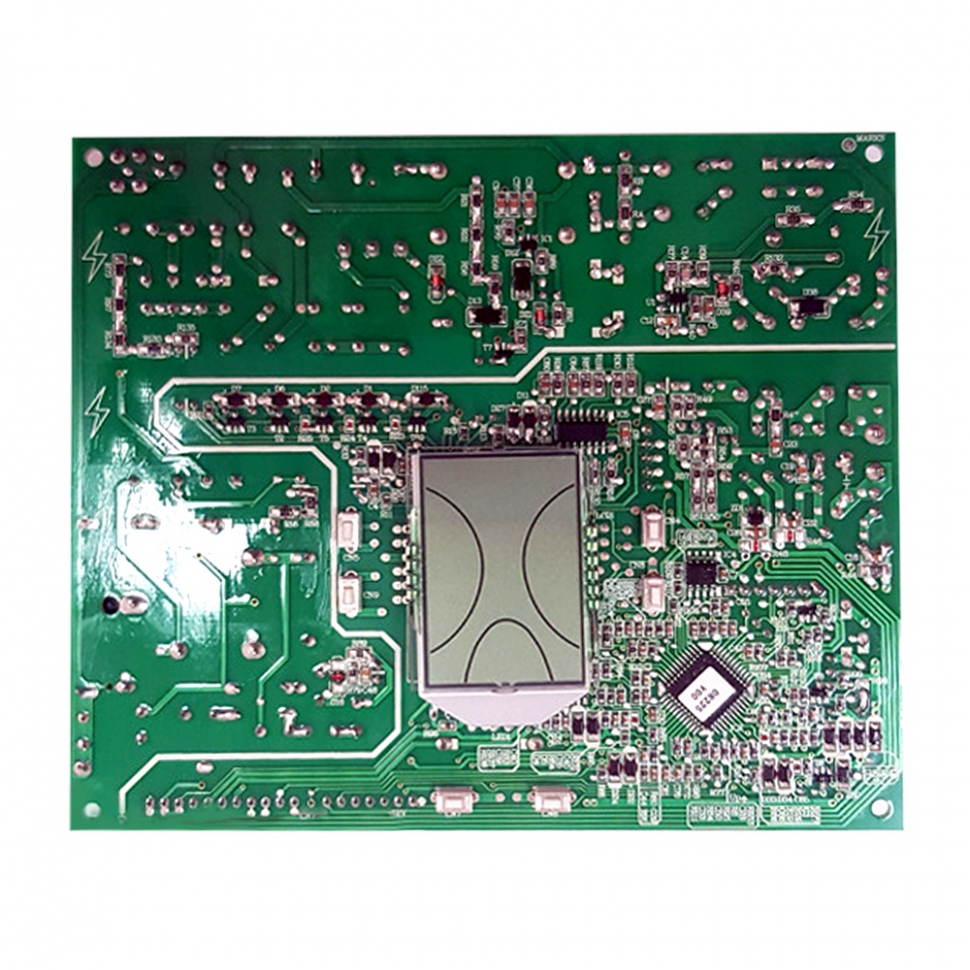

Плата керування DBM32B на газовий котел Ferroli Diva C/F 24-28 кВт 36509330 39848722 - це основний електронний блок керування, що відповідає за повну автоматизацію роботи сучасного газового котла. Вона контролює всі ключові процеси: безпечне розпалювання, плавну модуляцію полум'я, роботу циркуляційного насоса та системи димовидалення. Модуль оснащений інтегрованим рідкокристалічним дисплеєм, який відображає поточні робочі параметри, температуру та сервісні коди помилок у разі несправностей.
Технічні характеристики:
- Артикул виробника: 39848722 (взаємозамінна з 36509330, маркування DBM32B).
- Виробник: Ferroli (Італія).
- Тип котла: Традиційні (конвекційні) з роздільними теплообмінниками.
- Живлення: 230 В / 50 Гц.
- Індикація: Вбудований LCD-дисплей.
Сумісність з котлами
Дана плата розроблена для лінійки настінних котлів бренду Ferroli:
- Ferroli Diva (моделі C24, F24, C28, F28).
- Ferroli Divabel (у відповідних модифікаціях).
- Підходить як для атмосферних моделей з відкритою камерою (C), так і для турбованих моделей із закритою камерою (F).
Особливості встановлення
- Перед заміною модуля обов'язково повністю вимкніть котел з електромережі.
- Плата встановлюється в пластикову панель керування; необхідно переконатися, що кнопки та ручки на передній панелі чітко збігаються з елементами на платі.
- При підключенні штекерів слід суворо дотримуватися маркування, щоб не допустити переплутування датчиків NTC та високовольтних виходів.
- Після фізичного встановлення плата потребує обов'язкового налаштування сервісних параметрів (меню «b») під конкретну потужність (24 або 28 кВт).
- Для захисту мікропроцесора від перепадів напруги в мережі наполегливо рекомендується підключати котел через стабілізатор.
- Важливо перевірити цілісність заземлення корпусу котла для коректної роботи датчика іонізації та уникнення помилок розпалювання.
