Опис

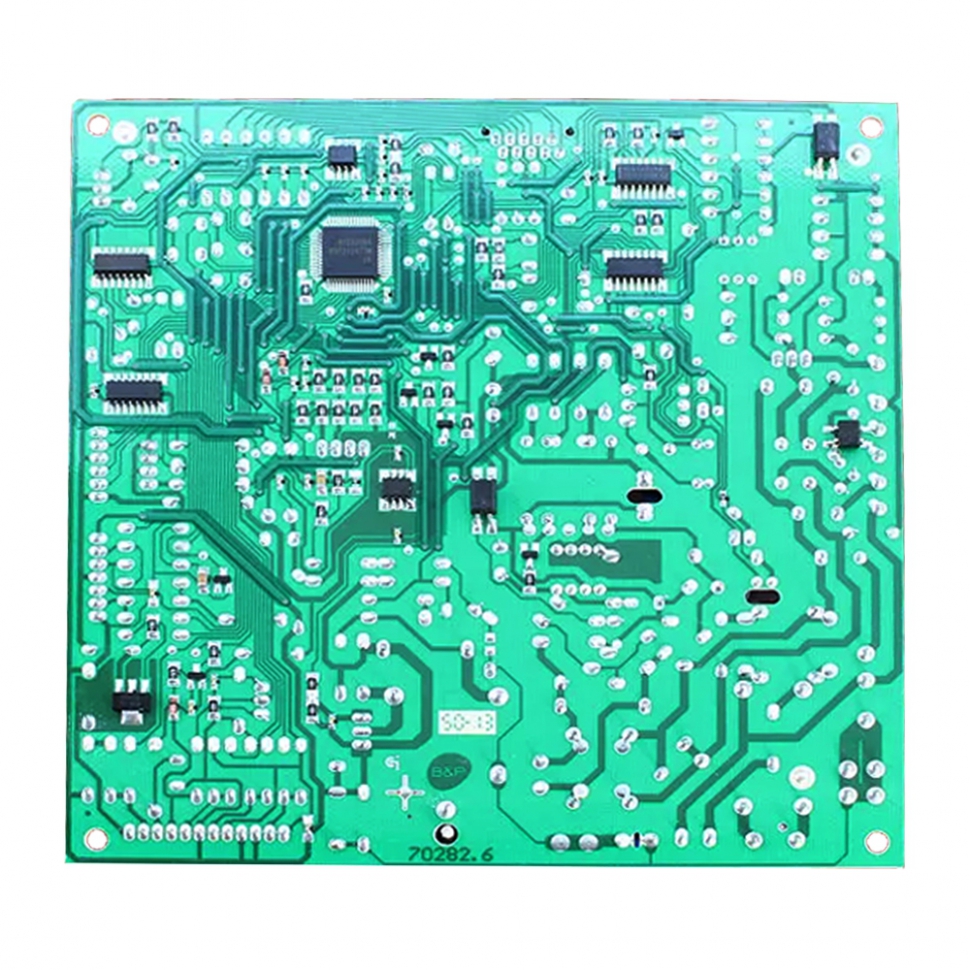

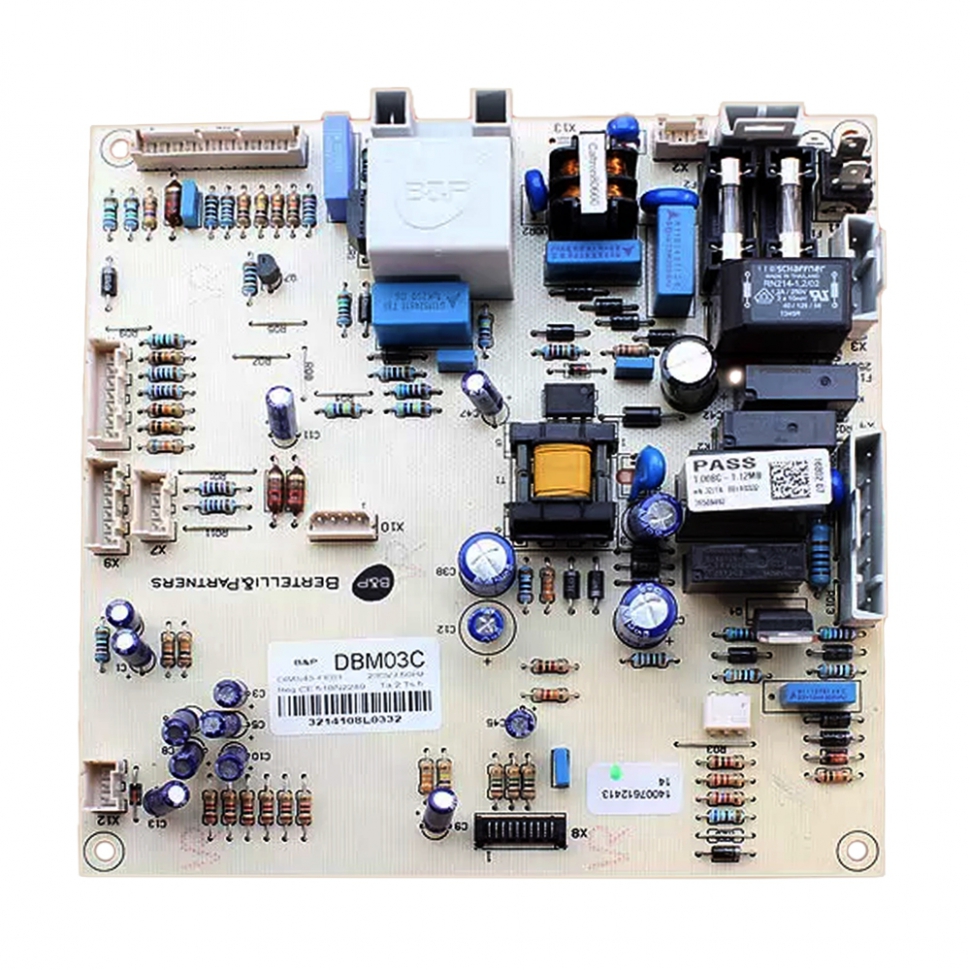

Плата керування DBM03C на газовий котел Ferroli Divatop, Divatop micro 39828411 є інтелектуальним центром керування опалювальним агрегатом. Вона координує роботу пальника, системи димовидалення, циркуляційного насоса та триходового клапана. Модуль забезпечує плавну модуляцію потужності, підтримуючи задану температуру в контурах опалення та ГВП, а також реалізує складні алгоритми захисту від замерзання, перегріву та відсутності тяги.
Технічні характеристики:
- Артикул виробника: 39828411 (взаємозамінна з 39828410, маркування DBM03C).
- Виробник: Honeywell / Ferroli (Італія).
- Тип обладнання: Традиційні котли з роздільними теплообмінниками.
- Живлення: 230 В / 50 Гц.
- Особливість: Підтримка роботи з виносною платою дисплея.
Сумісність з котлами
Ця плата призначена для моделей преміум-сегмента бренду Ferroli з електронним керуванням:
- Ferroli Divatop (моделі F24, F32, C24, C32).
- Ferroli Divatop micro (моделі F24, F32, C24, C32).
- Ferroli Divatop 60 (версії з вбудованим бойлером).
- Сумісна як з турбованими (F), так і з атмосферними (C) модифікаціями.
Особливості встановлення
- Перед початком монтажу обов'язково повністю вимкніть живлення котла.
- Плата встановлюється в основний блок електроніки; необхідно переконатися в надійності посадки всіх клемних колодок.
- Особливу увагу слід приділити підключенню шлейфа, що йде до плати дисплея, щоб не пошкодити тонкі контакти.
- Після заміни модуля необхідно увійти в сервісне меню та перевірити налаштування параметрів під конкретну потужність (24 або 32 кВт).
- Для запобігання виходу з ладу через стрибки напруги рекомендується підключати котел через якісний стабілізатор.
- При встановленні на котли з відкритою камерою згоряння (моделі C) важливо правильно сконфігурувати параметри контролю димових газів.
