Опис

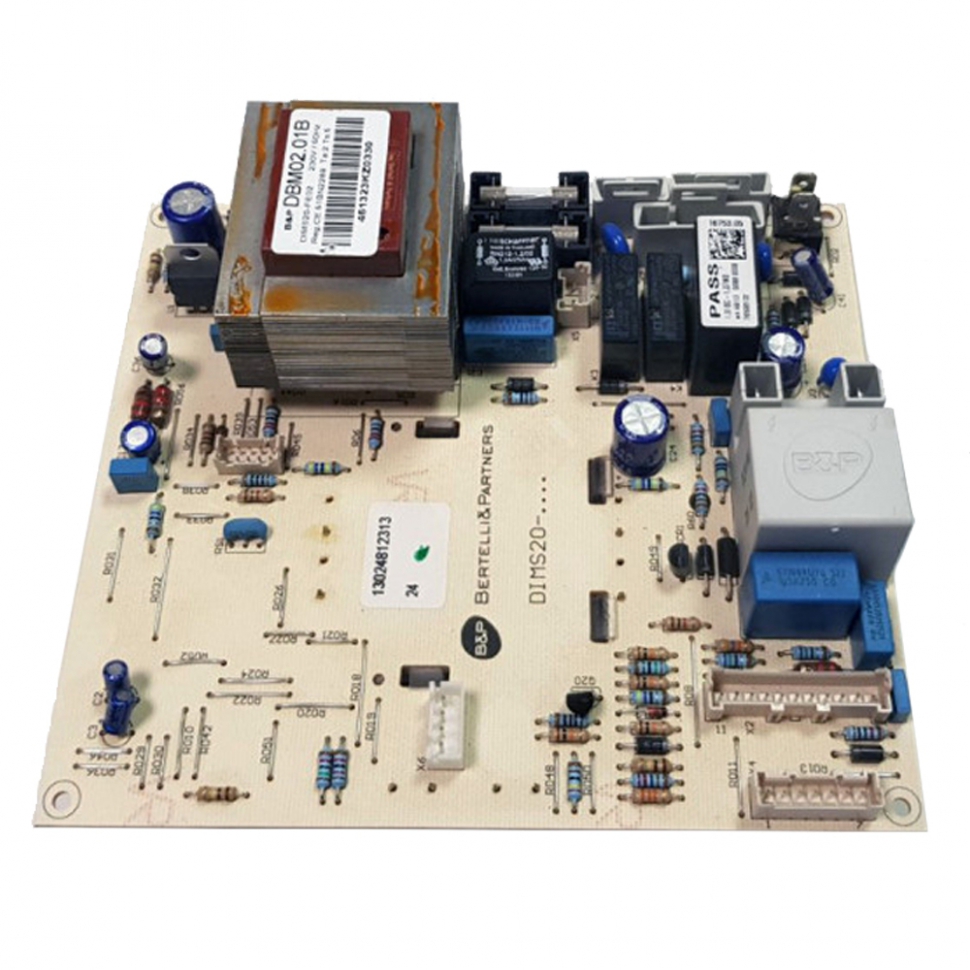

Плата керування DBM02.01B на газовий котел Ferroli Domitech new C/F 24-32, Domicondens F24/28 39820661 - це основний електронний модуль («мізки» котла), що координує роботу всіх функціональних вузлів обладнання. Вона відповідає за безпечне розпалювання пальника, контроль наявності полум'я, модуляцію потужності та керування циркуляційним насосом. Плата оснащена вбудованим рідкокристалічним дисплеєм для відображення поточних параметрів системи та сервісних кодів помилок, що забезпечує зручність налаштування режимів опалення та гарячого водопостачання.
Технічні характеристики:
- Артикул виробника: 39820661 (маркування на платі DBM02.01B).
- Виробник: Honeywell / Ferroli (Італія).
- Тип котлів: Традиційні та конденсаційні з бітермічним теплообмінником.
- Живлення: 230 В / 50 Гц.

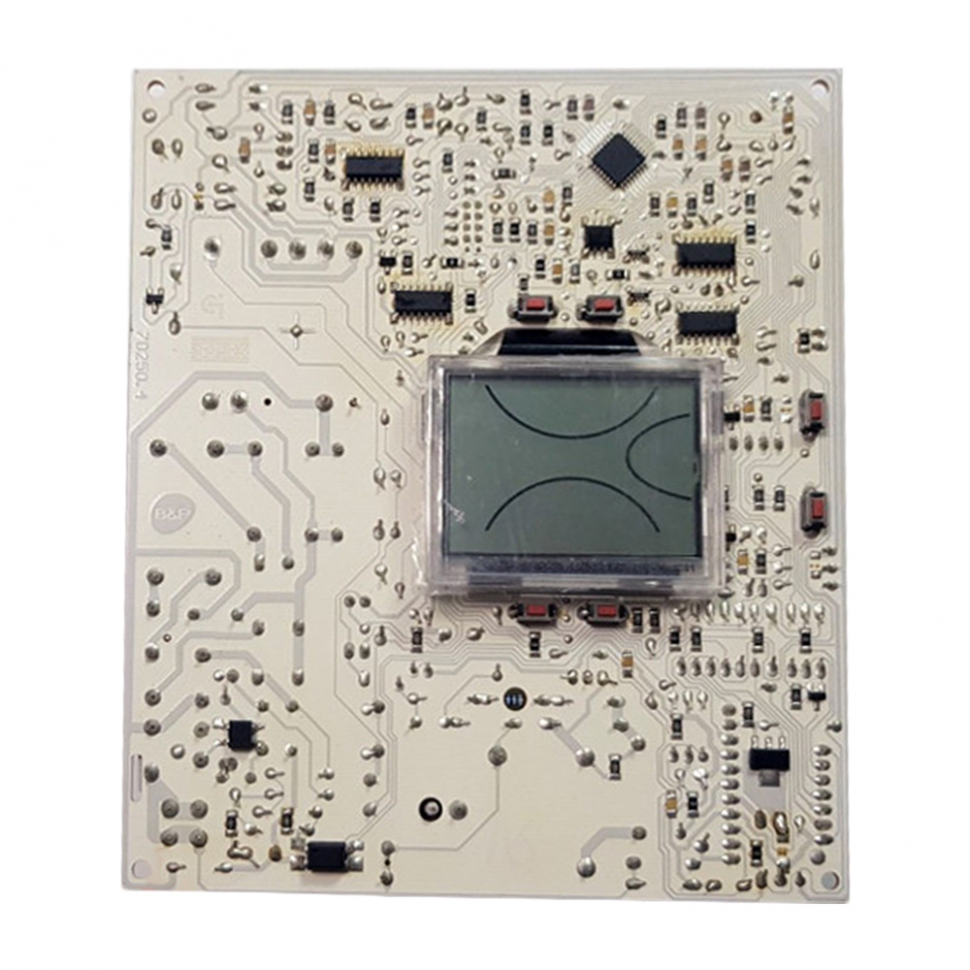

- Тип індикації: Вбудований LCD-дисплей.
Сумісність з котлами
Дана плата розроблена для оновлених лінійок котлів бренду Ferroli (версії «new» та конденсаційні серії):
- Ferroli Domitech new (моделі C24, F24, C32, F32).
- Ferroli FerEasy new (моделі C24, F24).
- Ferroli Domicondens (моделі F24, F28).
- Ferroli Domiproject new (моделі D, версії з дисплеєм).
- Підходить як для атмосферних (C), так і для турбованих (F) версій котлів.
Особливості встановлення
- Перед початком робіт обов’язково знеструмте котел, витягнувши вилку з розетки.
- Плата встановлюється в пластиковий корпус панелі керування; важливо забезпечити збіг кнопок на корпусі з мікроперемикачами на платі.
- При підключенні штекерів і роз'ємів суворо дотримуйтесь маркування, щоб не допустити переплутування низьковольтних датчиків NTC та високовольтних ліній живлення.
- Після фізичного встановлення плата потребує обов'язкового налаштування сервісних параметрів (конфігурації під потужність 24 або 32 кВт та тип палива).
- Для захисту чутливої електроніки від стрибків напруги наполегливо рекомендується використовувати стабілізатор напруги.
- Важливо перевірити надійність заземлення котла, оскільки плата чутлива до «паразитних» струмів, що може спричинити збої в роботі датчика іонізації.
